Catalogue Xingfa Anodized-ED hệ 55 giúp tra cứu công nghệ bề mặt, màu nhôm, mặt cắt profile và các cấu hình cửa đi, cửa sổ mở quay, mở lùa. AlaskaWindow giới thiệu bản PDF 12 trang đã tối ưu để đọc trên điện thoại, kèm hình xem trực tiếp và liên kết tới từng phần kỹ thuật.
Khi chọn cửa, bạn nên đối chiếu đồng thời hệ nhôm, mã thanh, kiểu mở, kính và phụ kiện. Tên “hệ 55” chưa đủ để xác định toàn bộ cấu hình hoặc giá một bộ cửa. Các bản vẽ trong tài liệu là cơ sở tham khảo; phương án sản xuất cần được kiểm tra theo kích thước công trình.
Tra cứu thông số | Xem 12 trang | Tải PDF | Tư vấn qua Zalo
Xingfa Anodized-ED là gì?

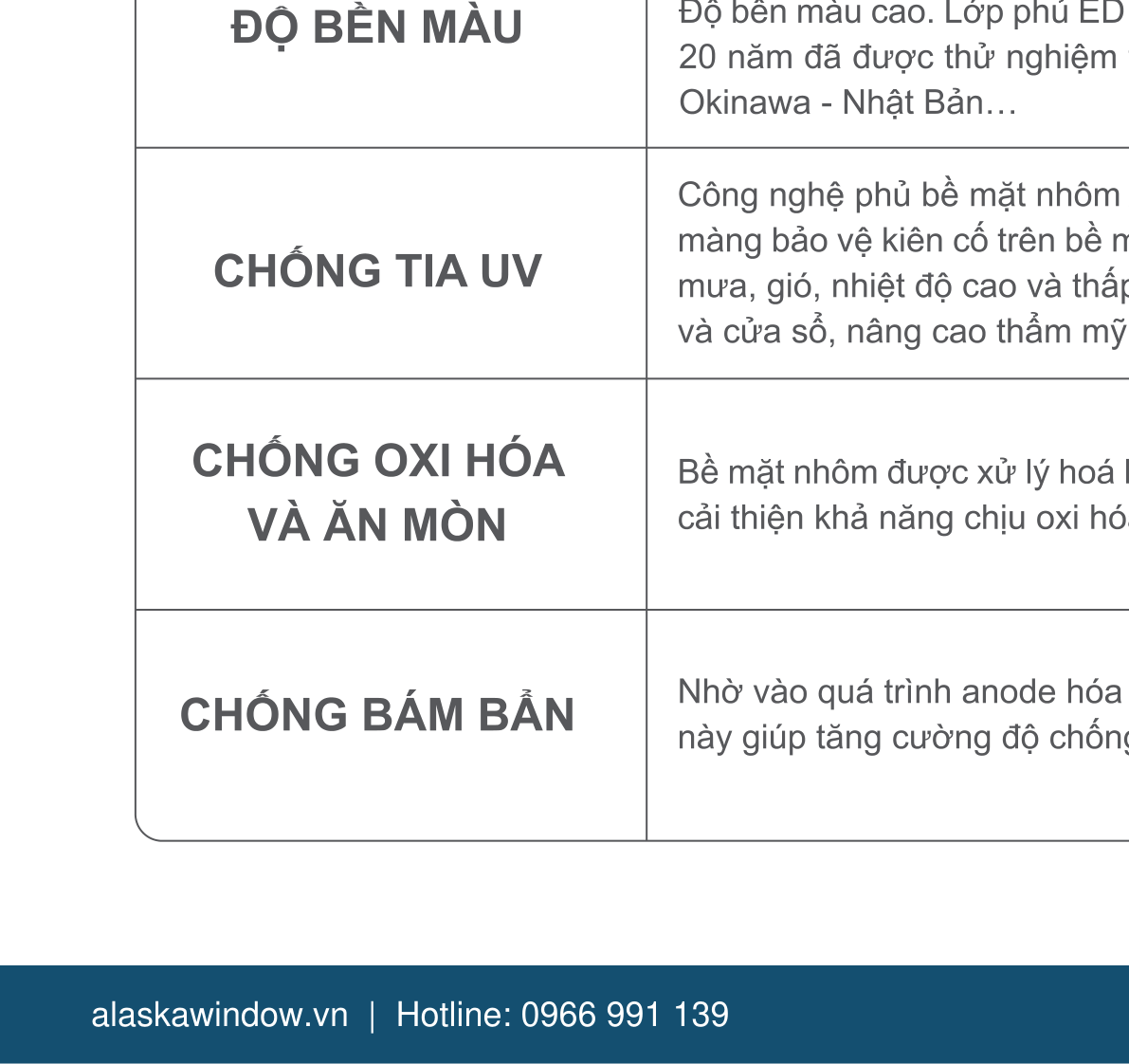

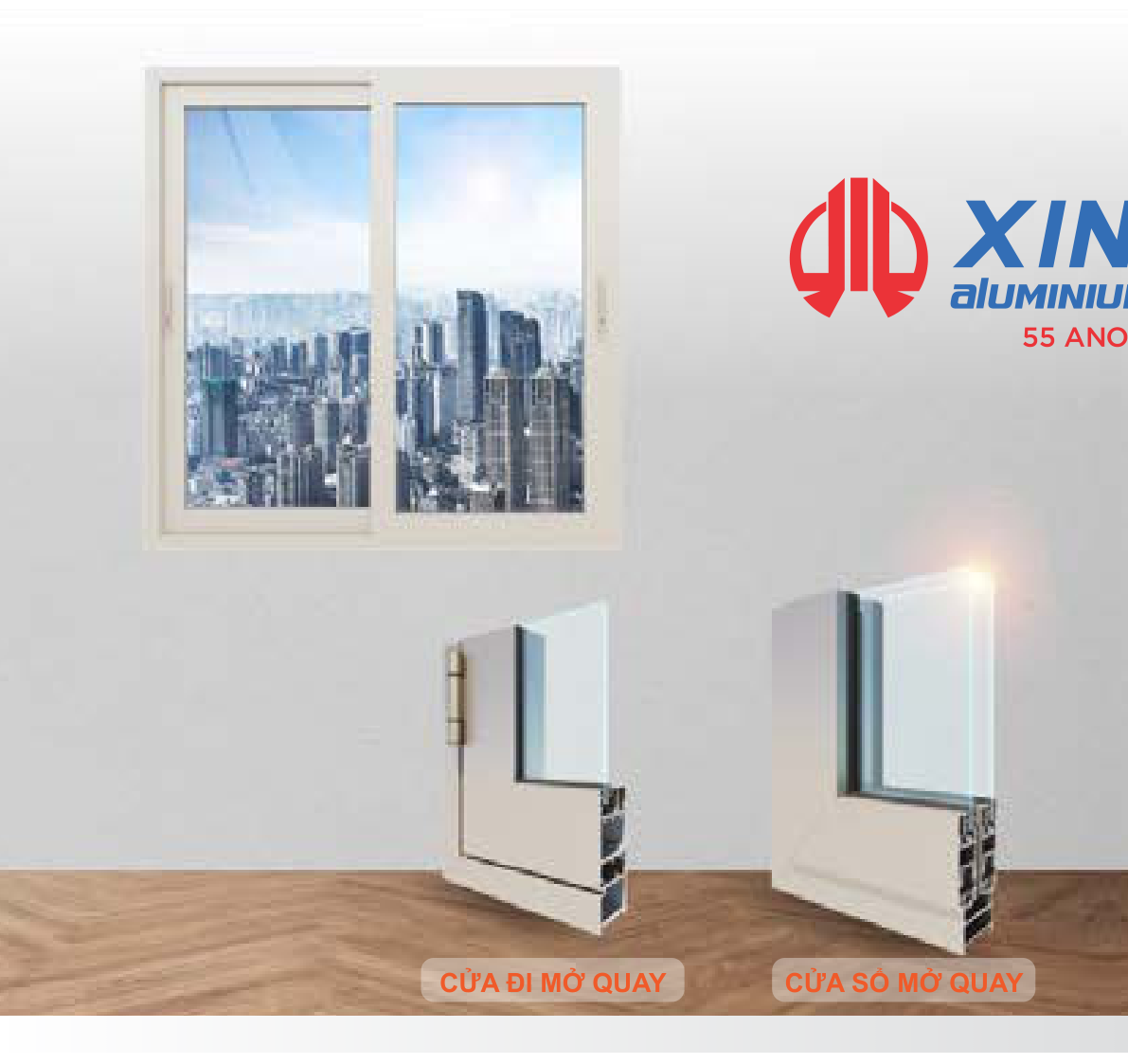

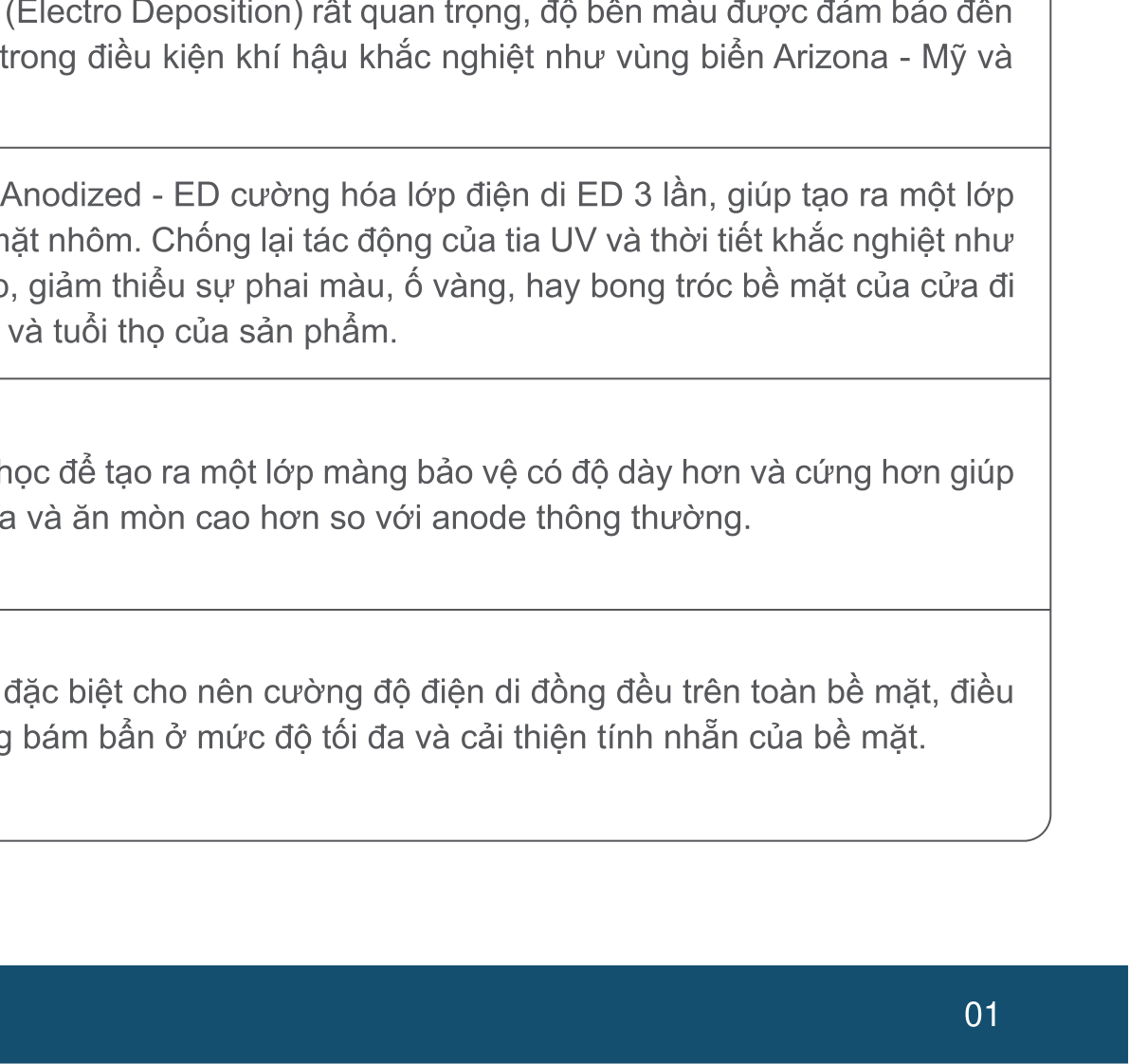

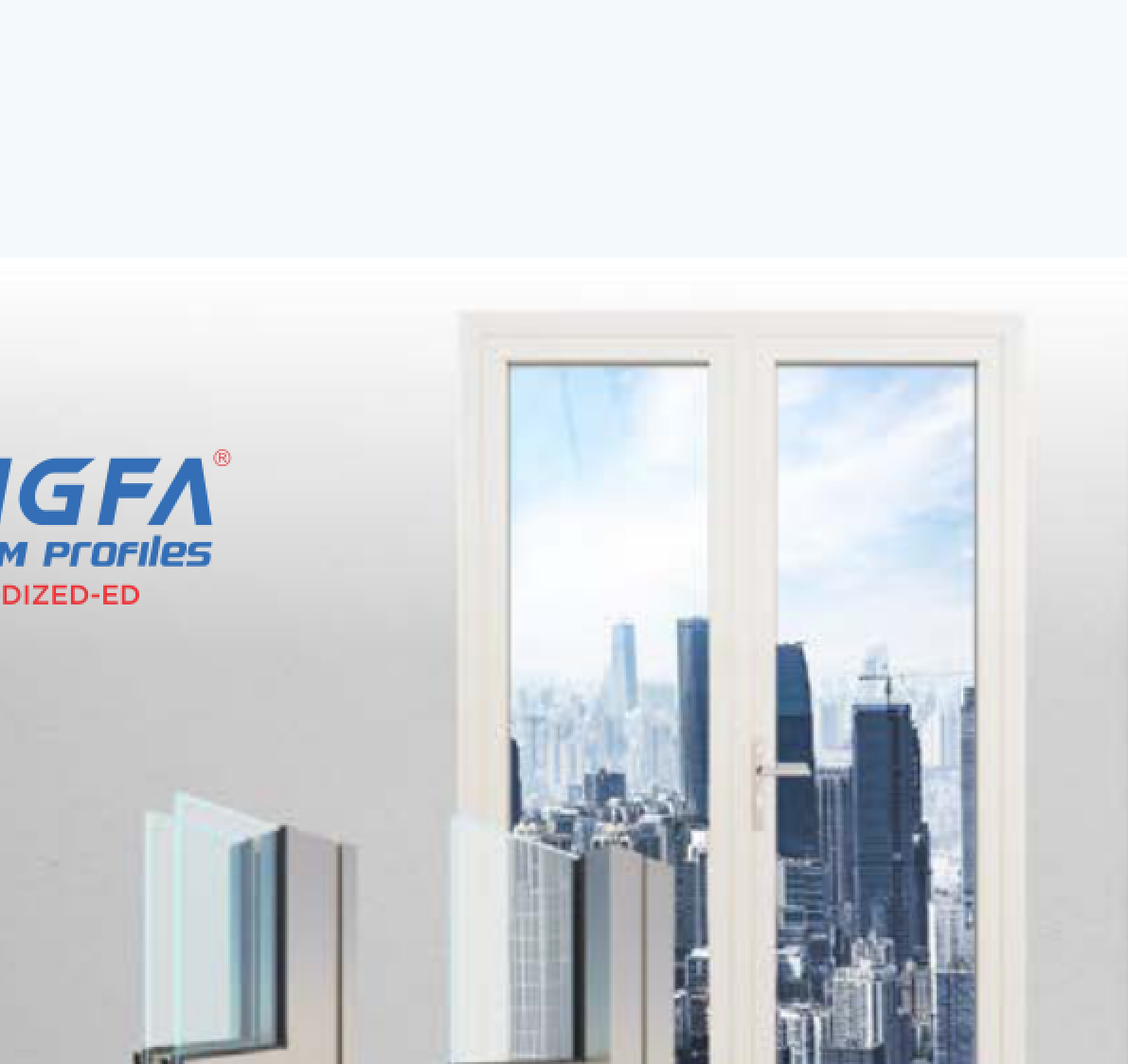

Xingfa Anodized-ED trong tài liệu này là dòng nhôm hệ 55 sử dụng công nghệ xử lý bề mặt Anodized-ED. Catalogue giới thiệu lớp phủ ED (Electro Deposition) cùng các đặc điểm về độ bền màu, chống tia UV, chống oxy hóa, ăn mòn và hạn chế bám bẩn. Đây là thông tin mô tả sản phẩm trong tài liệu, cần đối chiếu với hồ sơ của đúng dòng hàng khi đặt mua.

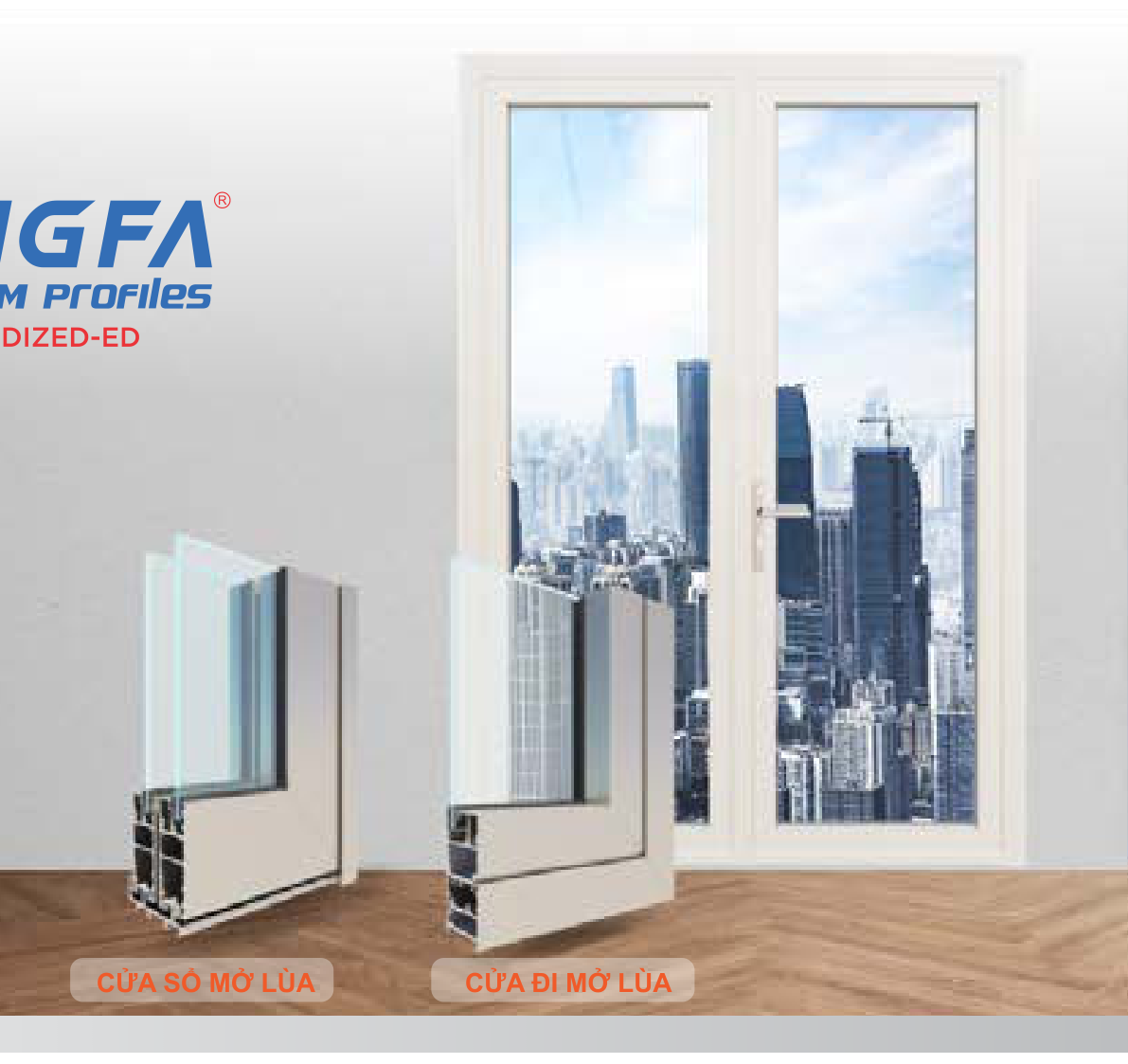

Phạm vi catalogue bao gồm cả cửa mở quay và cửa mở lùa. Phần mở quay có cửa đi một, hai, bốn cánh; cửa sổ một, hai, bốn cánh và các dạng vách. Phần mở lùa có cửa đi hai, ba, bốn, sáu cánh cùng cửa sổ hai, ba cánh. Mỗi nhóm sử dụng mặt cắt và cấu tạo riêng, không thay thế lẫn nhau chỉ vì cùng tên hệ.
Thông số trong catalogue hệ 55

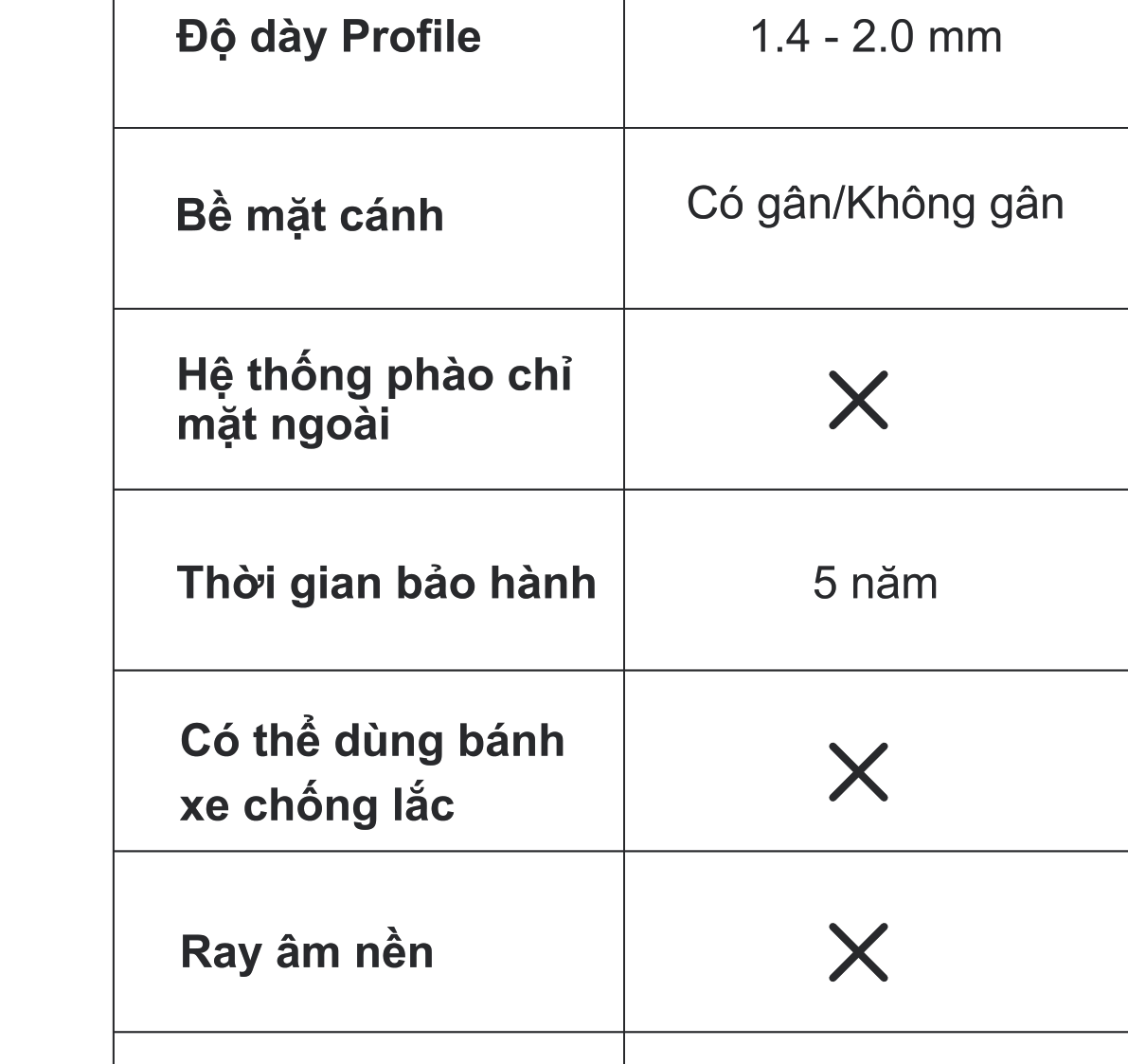

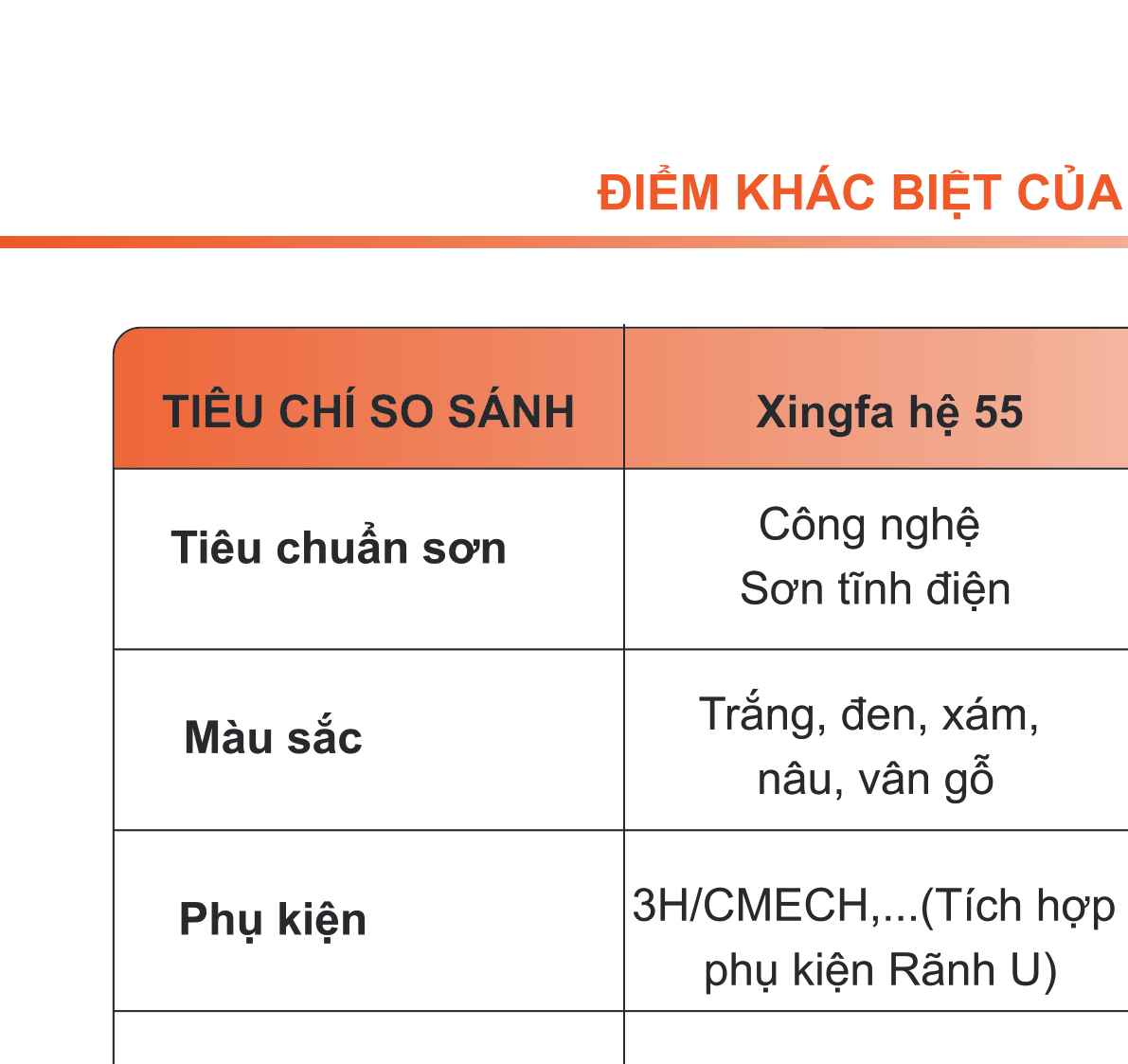

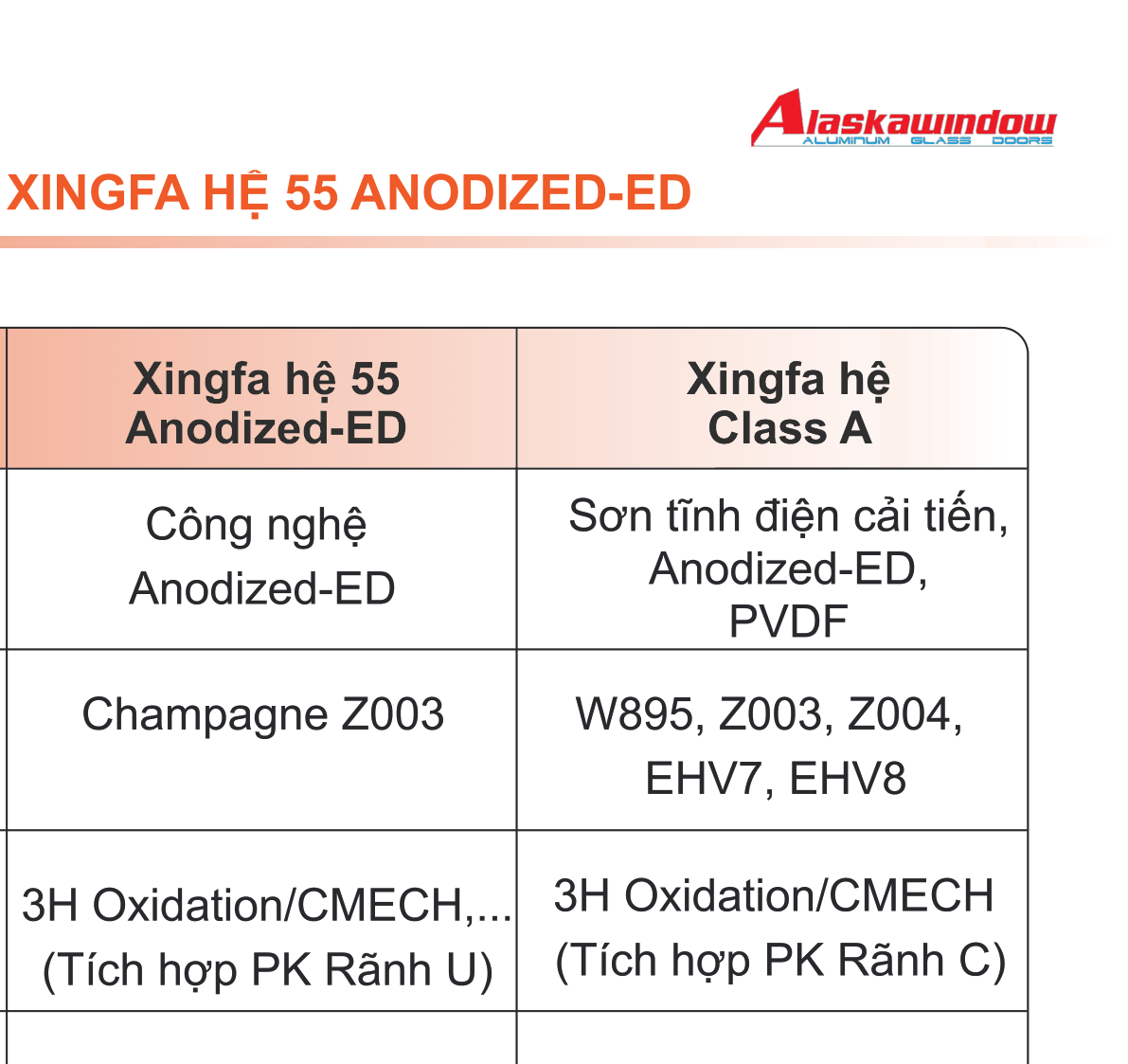

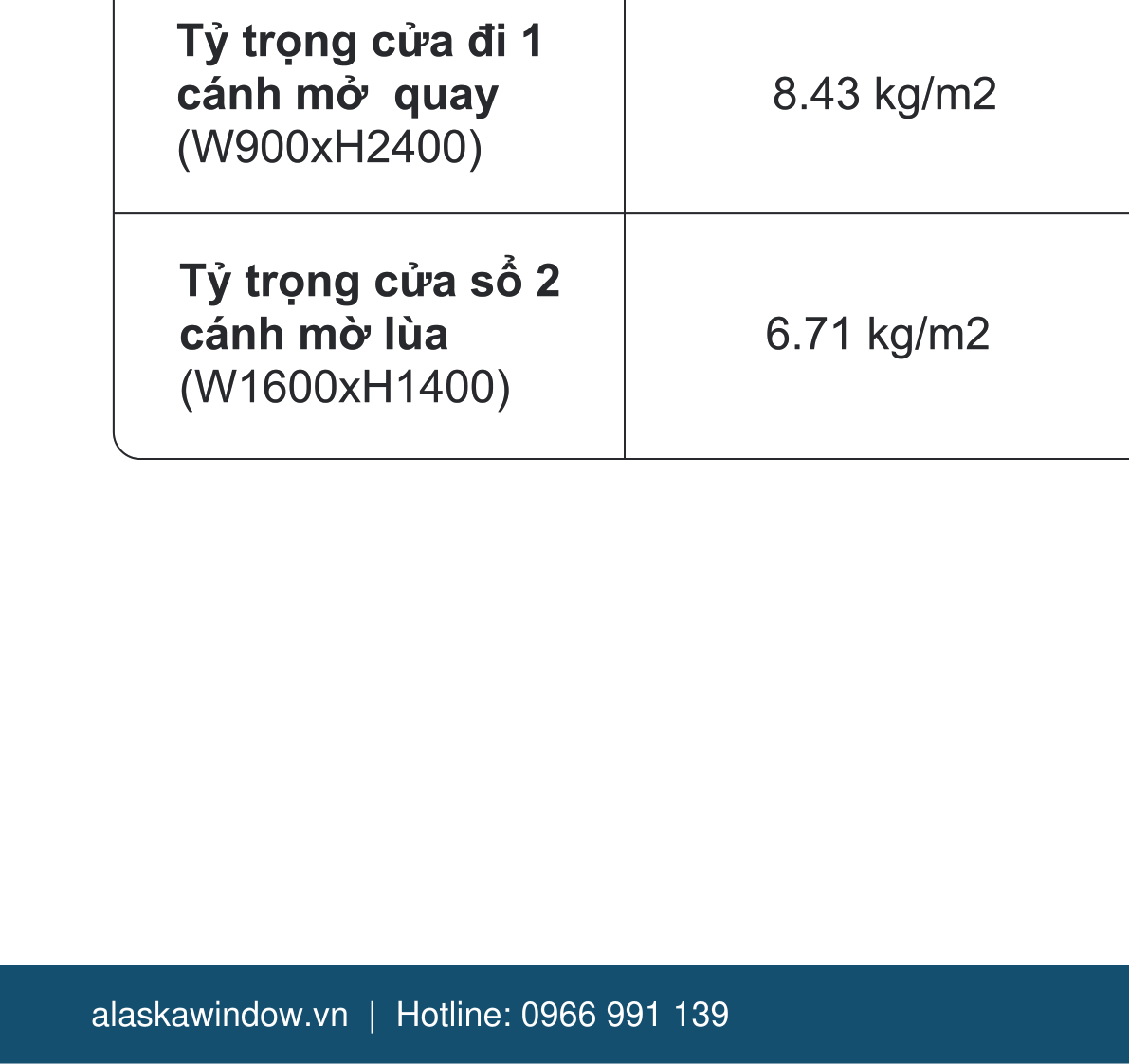

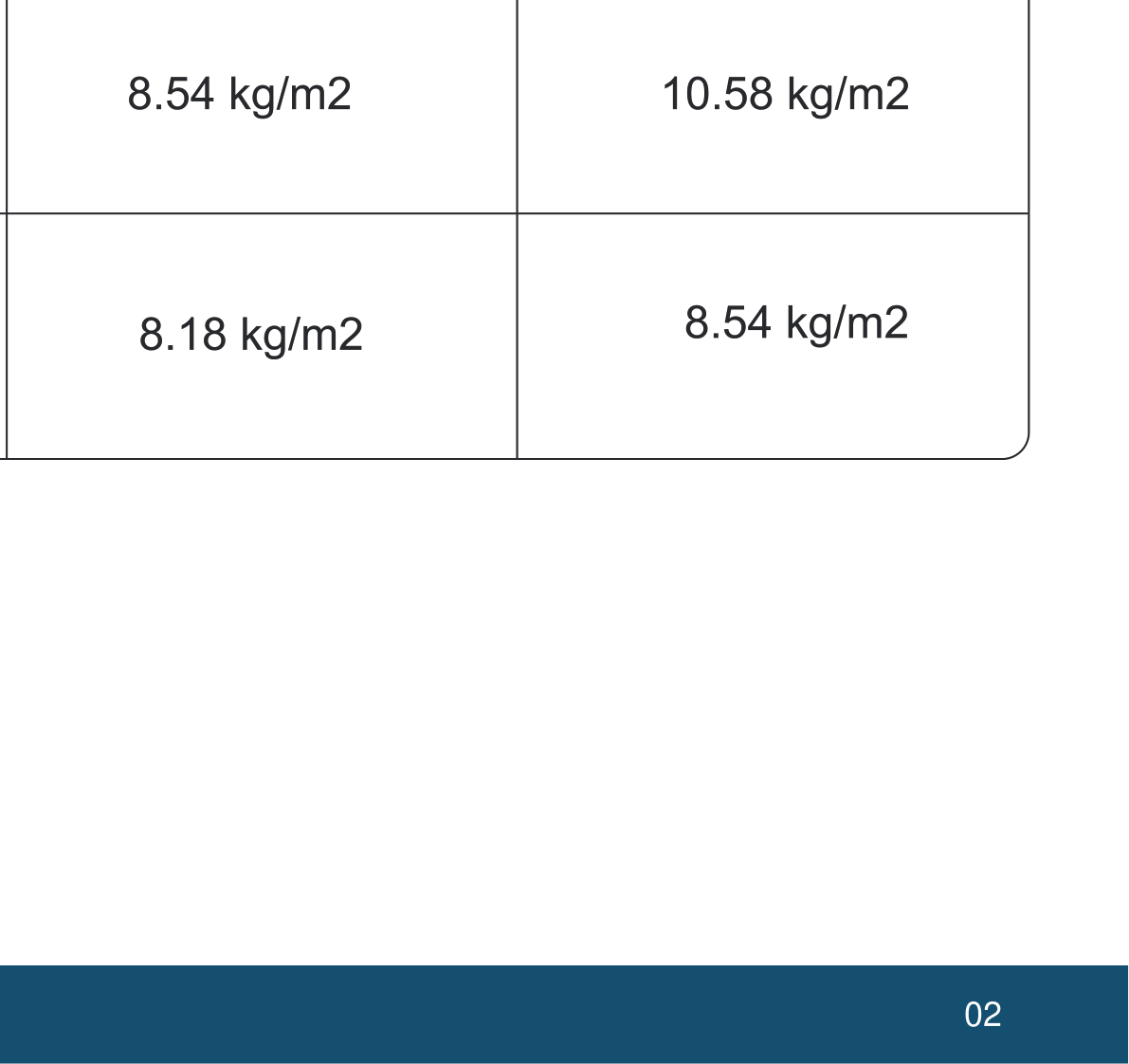

| Hạng mục | Thông tin thể hiện trong tài liệu | Vị trí tra cứu |
|---|---|---|
| Dòng nhôm | Xingfa hệ 55 Anodized-ED | Trang PDF 2–3 |
| Màu được nêu | Champagne Z003 | Trang PDF 3 |

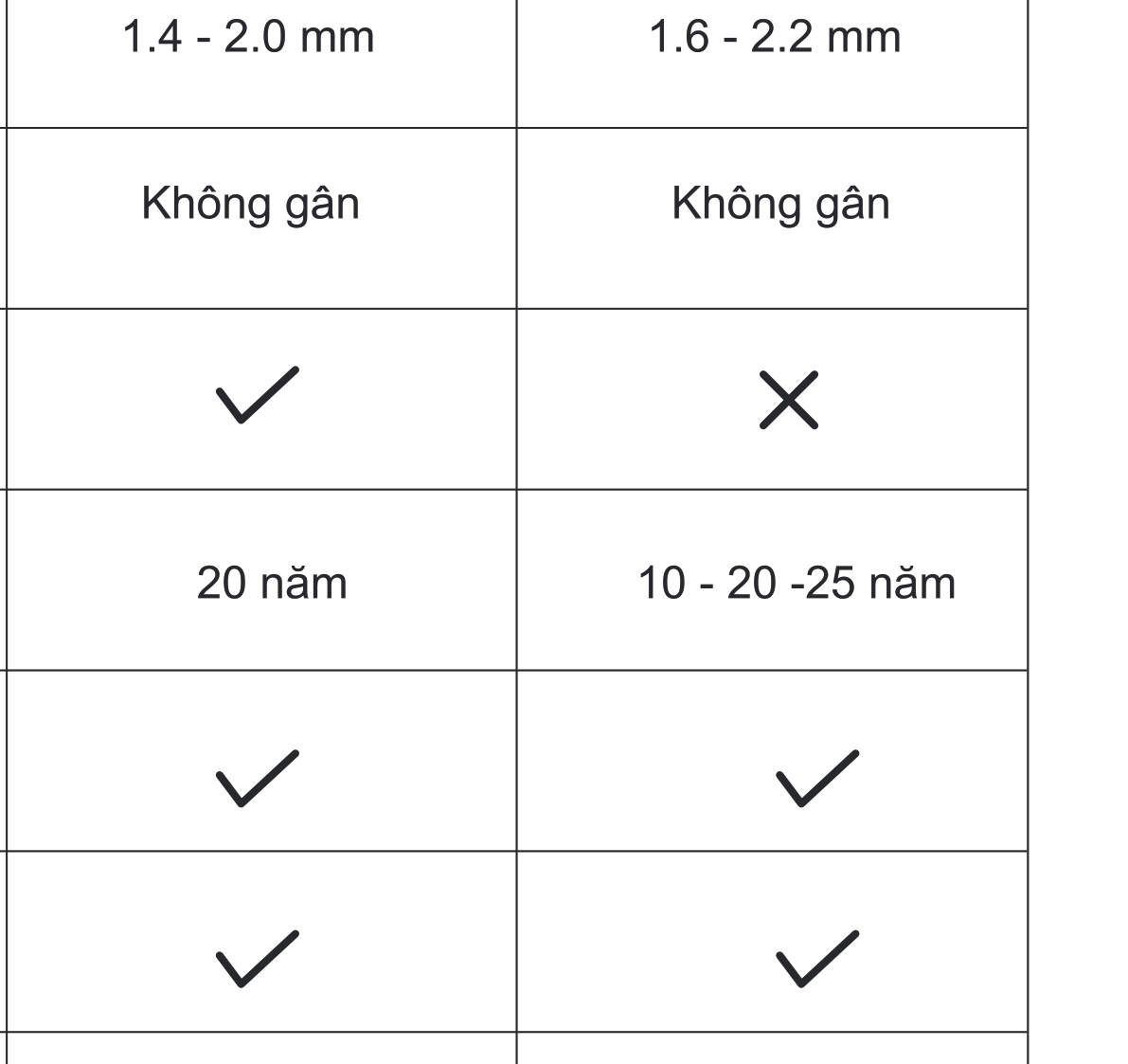

| Độ dày profile | 1,4–2,0 mm; cần đối chiếu từng mã thanh | Trang PDF 3–4 và 8 |
| Bề mặt cánh | Không gân | Trang PDF 3 |
| Phụ kiện được nêu | 3H Oxidation/CMECH…; tích hợp phụ kiện rãnh U | Trang PDF 3 |
| Đặc điểm cấu hình | Có phào chỉ mặt ngoài; có thể dùng bánh xe chống lắc và ray âm nền theo cấu hình | Trang PDF 3 |

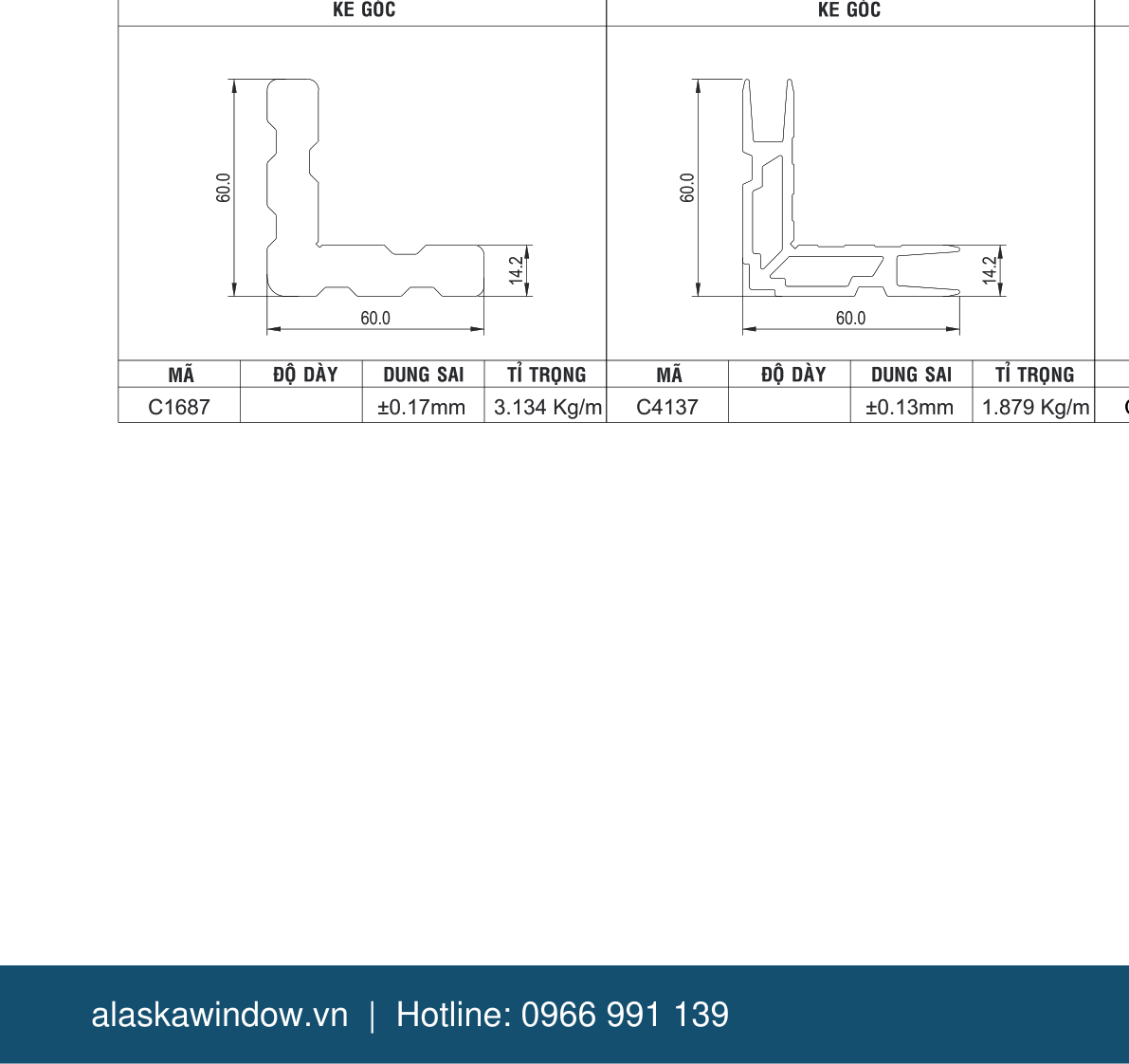

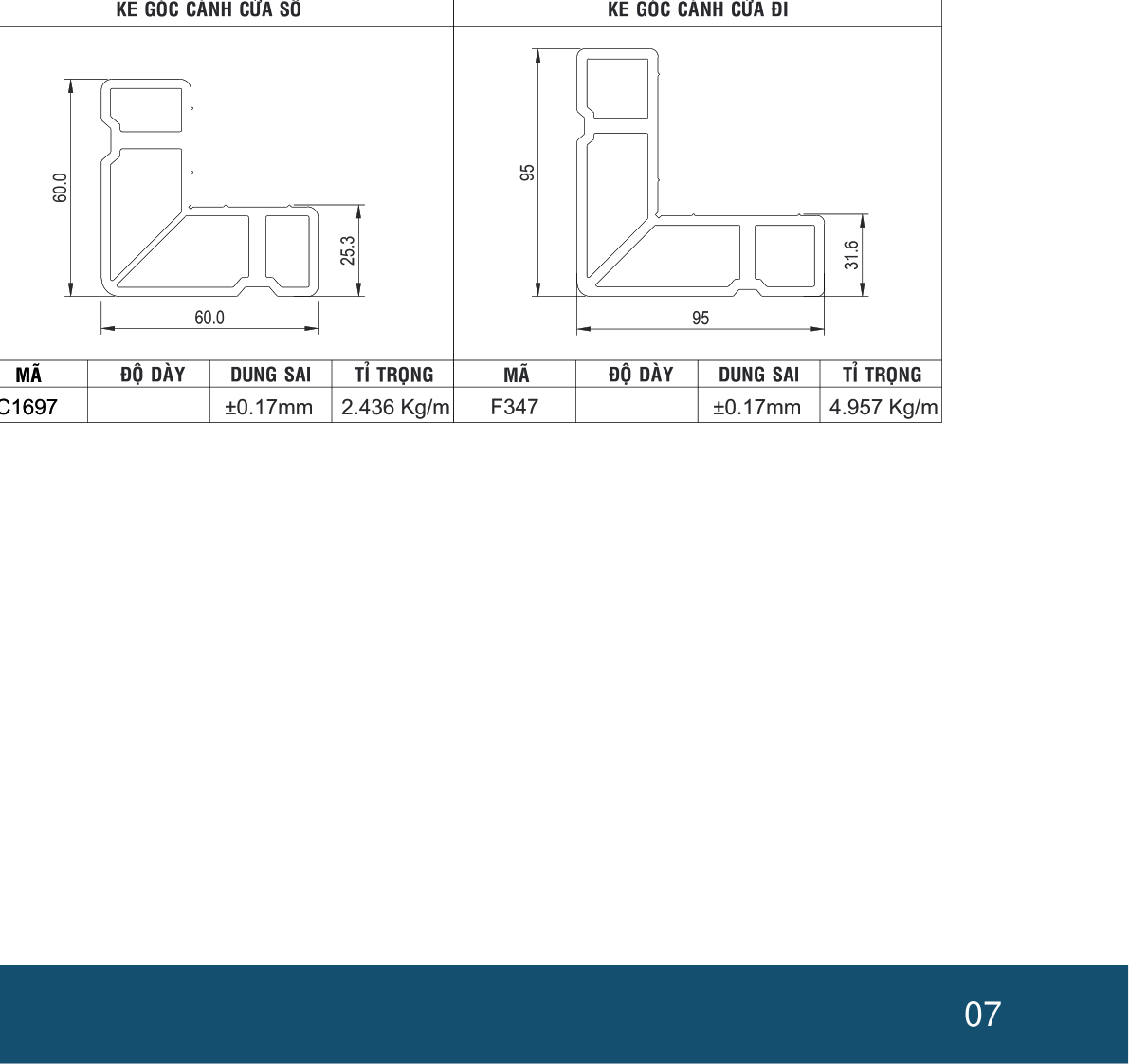

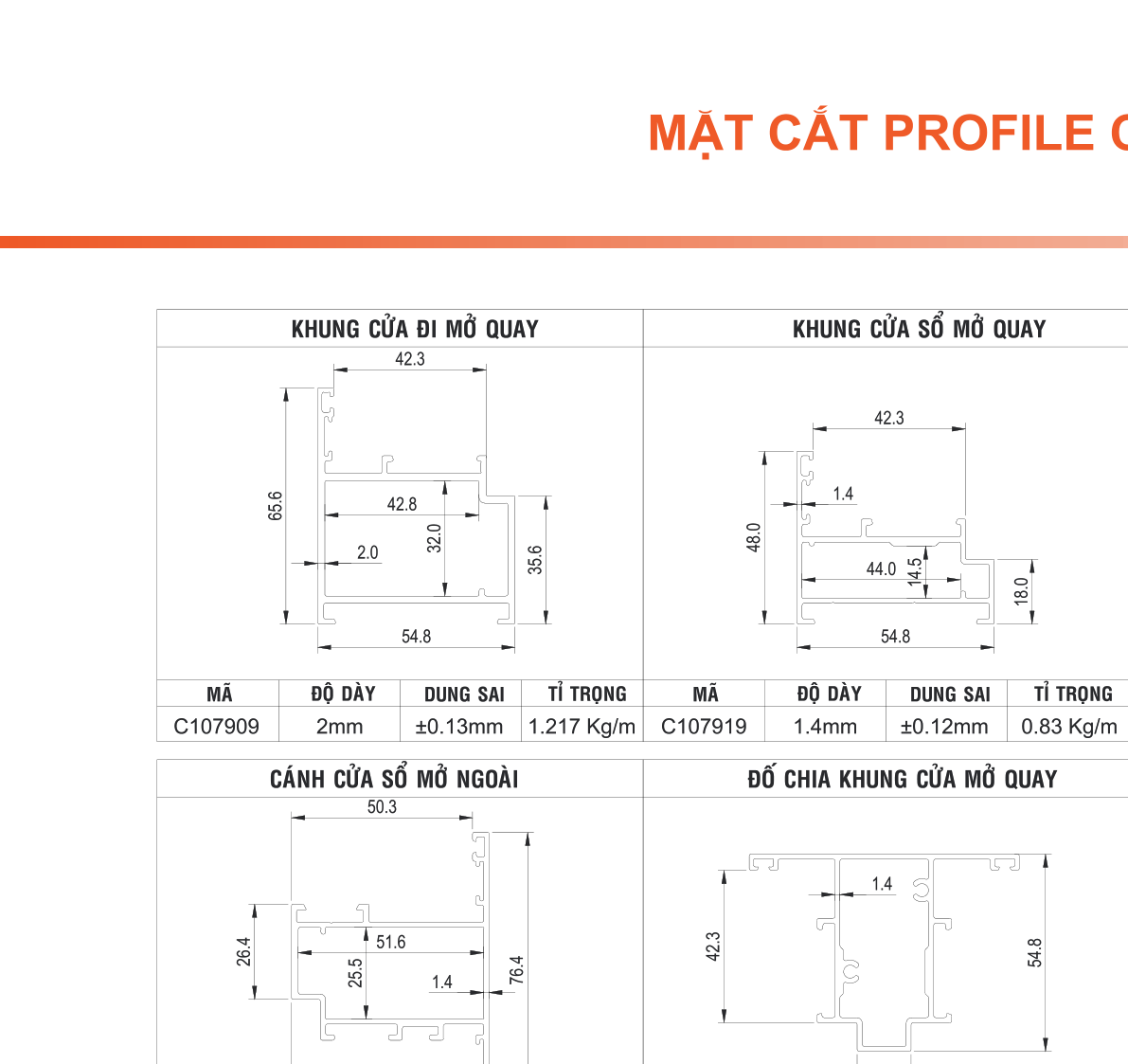

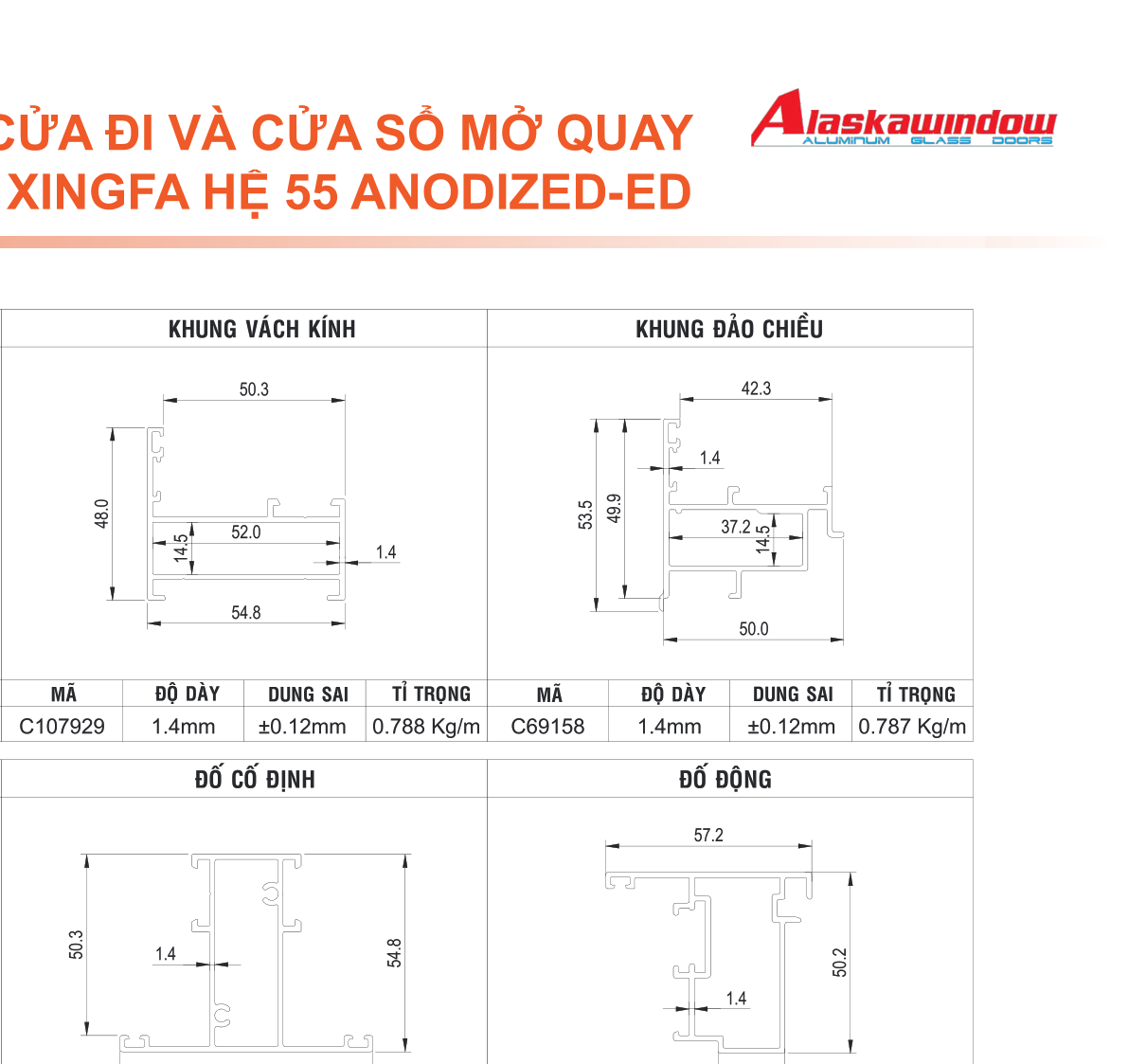

| Mặt cắt mở quay | Thanh khung, cánh, đố và các chi tiết liên quan | Trang PDF 4 |

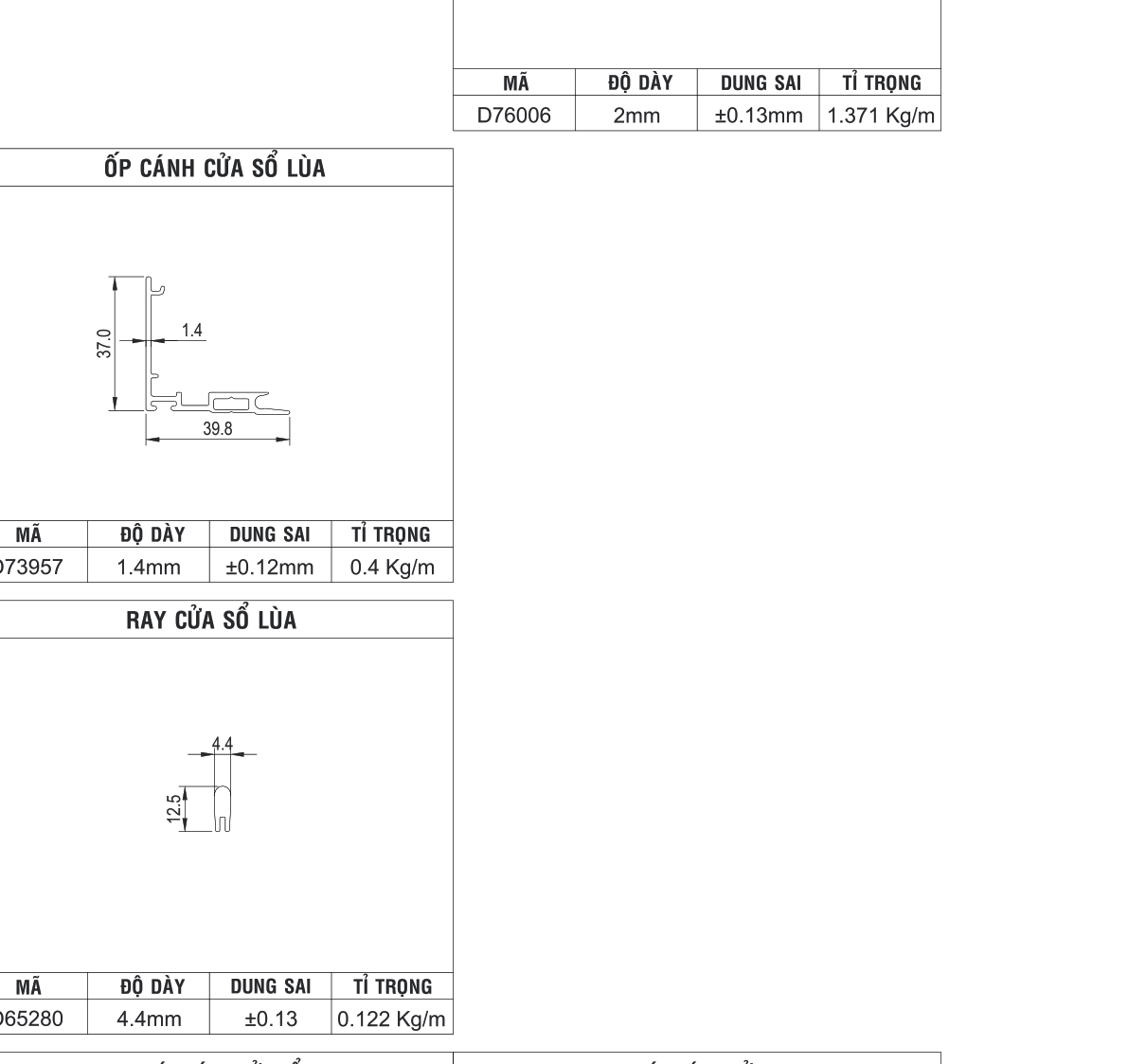

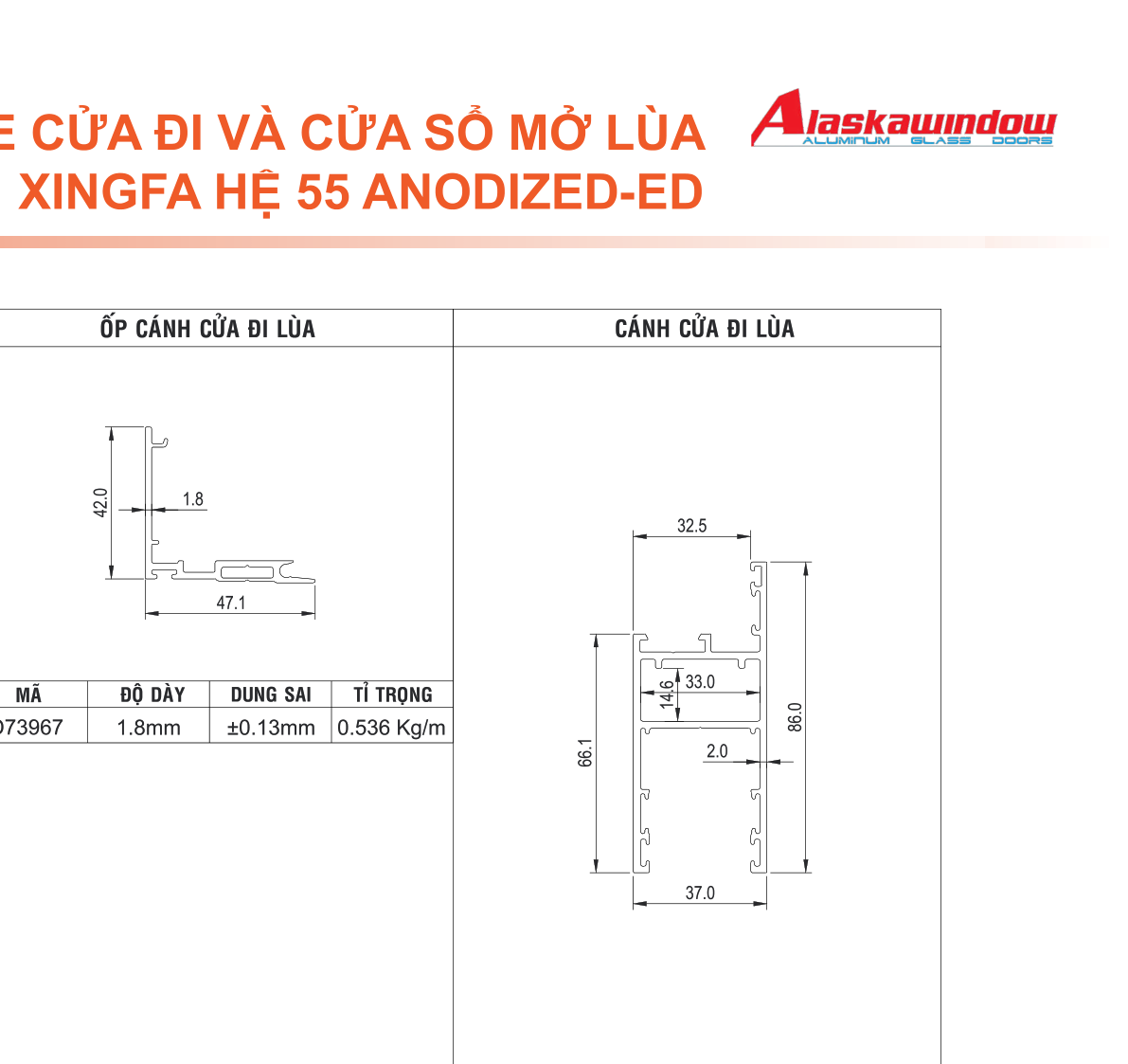

| Mặt cắt mở lùa | Nhóm thanh cho cửa đi và cửa sổ mở lùa | Trang PDF 8 |

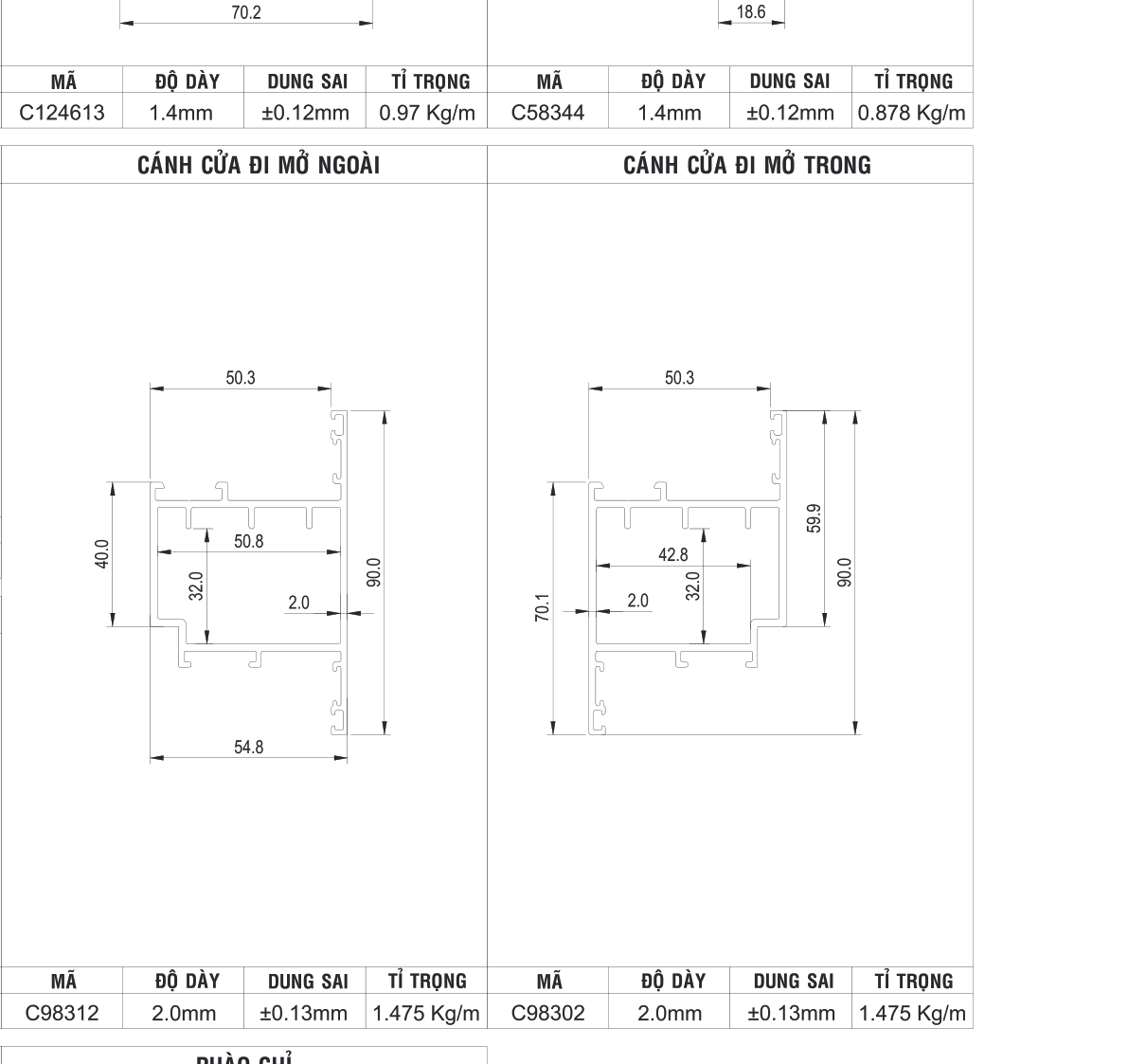

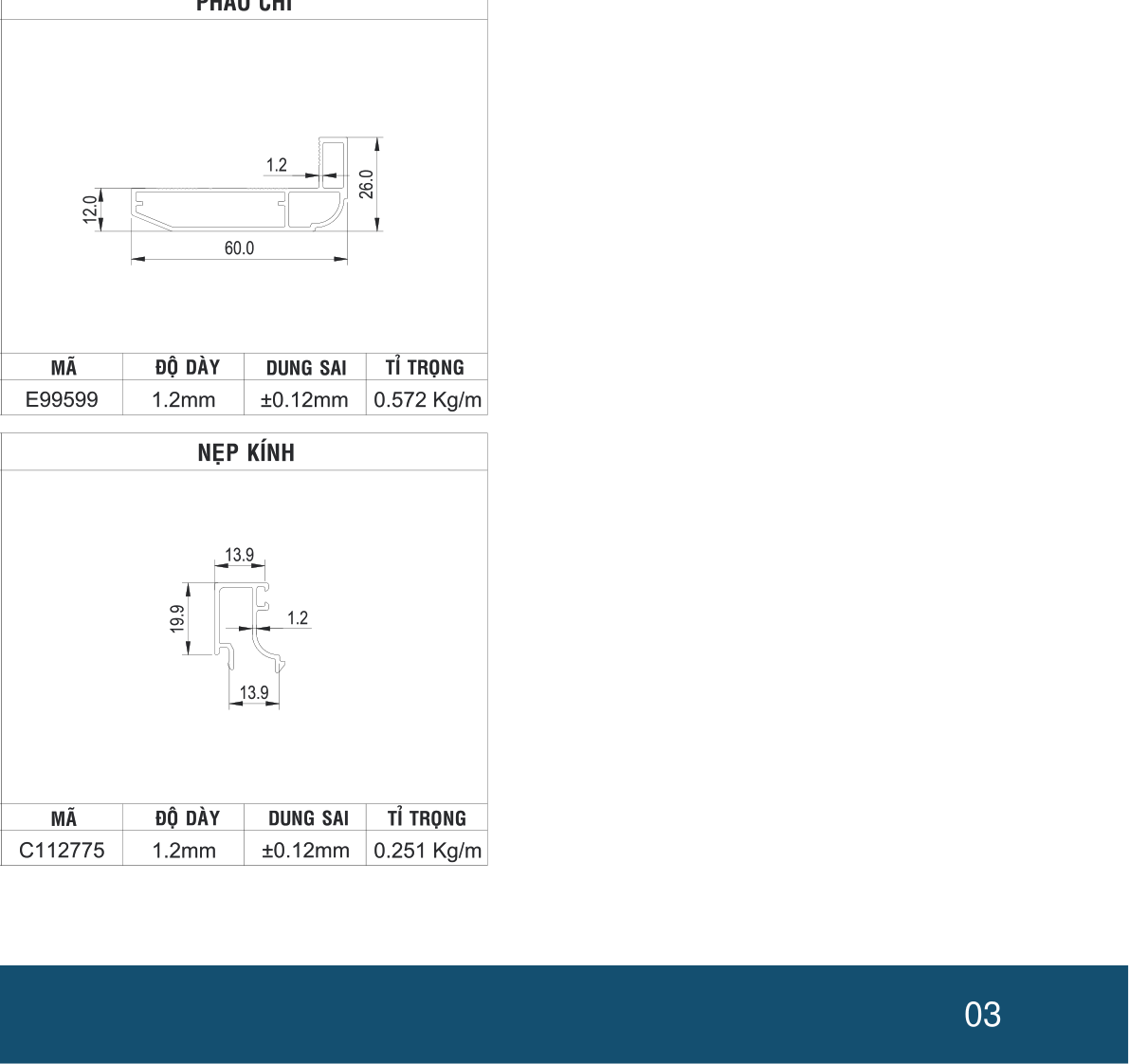

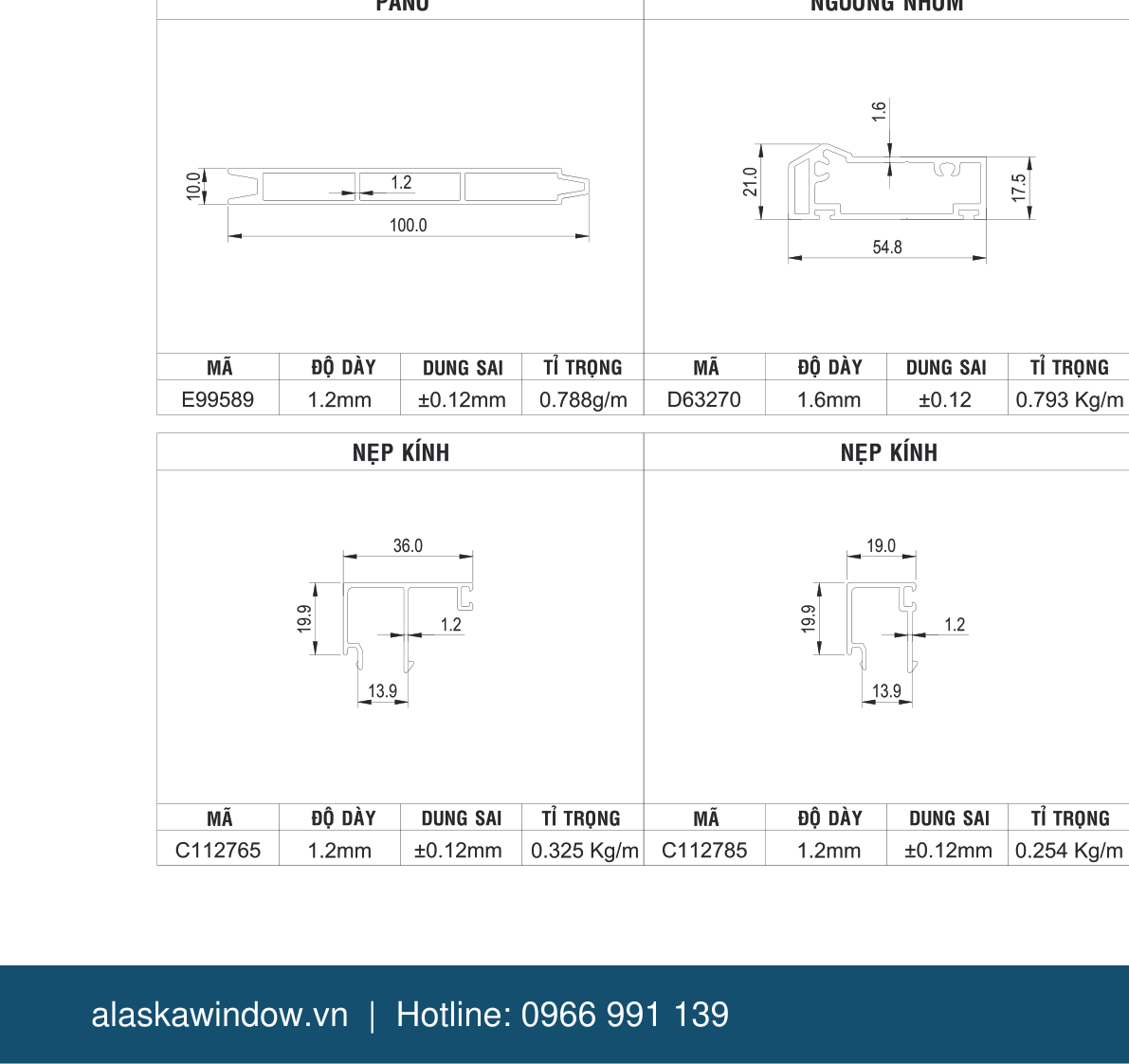

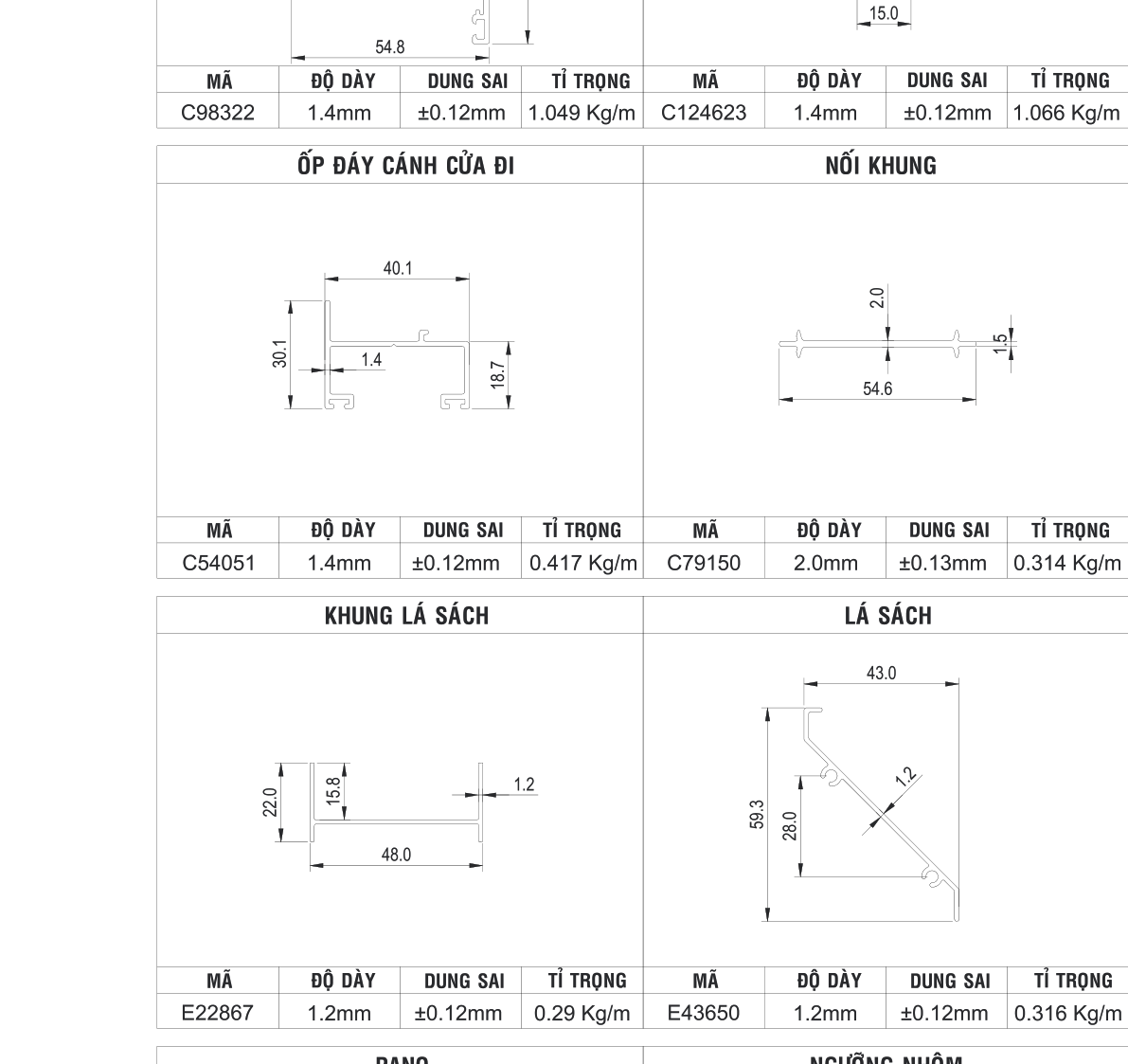

Lưu ý khi đọc độ dày: khoảng 1,4–2,0 mm ở bảng so sánh không thay cho thông số từng chi tiết. Trang mặt cắt mở quay còn thể hiện một số thanh phụ, pano và nẹp kính dày 1,2 mm; cần kiểm tra đúng mã trước khi đặt vật tư.
Số trang trong bài tính theo thứ tự của file PDF, gồm cả bìa. Ví dụ: trang PDF 4 tương ứng trang kỹ thuật in số 03. Cách đánh số này giúp mở đúng trang trên điện thoại và máy tính.
Bề mặt và màu Champagne Z003
Bảng so sánh trong catalogue ghi màu Champagne Z003 cho Xingfa hệ 55 Anodized-ED. Khi chọn màu, nên xem mẫu thanh thực tế dưới ánh sáng công trình; ảnh chụp và màn hình có thể làm màu trông sáng, tối hoặc khác sắc độ. Nếu đặt thêm cửa ở đợt sau, cần đối chiếu mẫu và lô vật tư để hạn chế chênh màu.

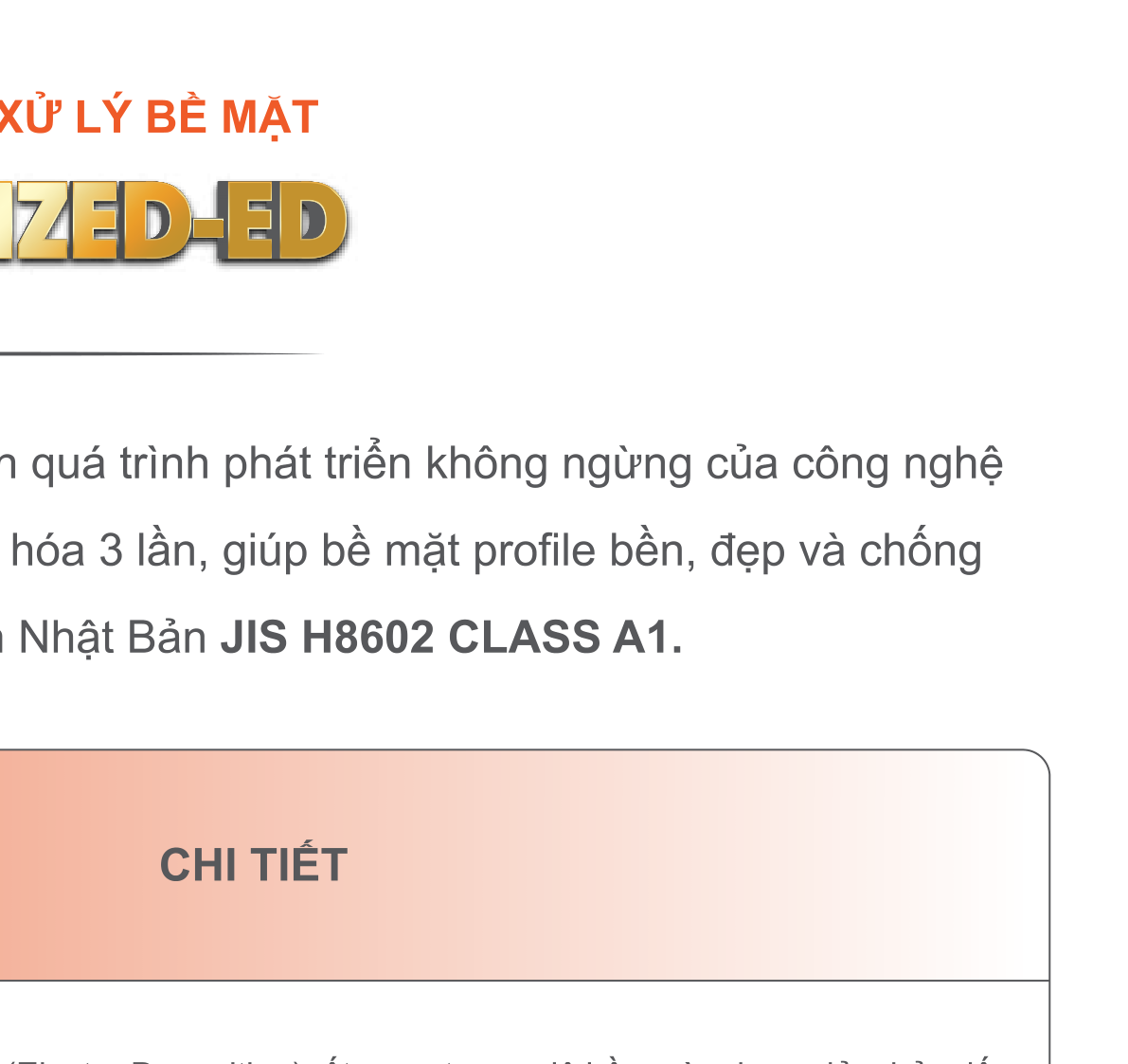

Tài liệu đề cập tiêu chuẩn JIS H8602 CLASS A1 và mốc bảo hành bề mặt 20 năm. Khi đặt hàng, cần yêu cầu hồ sơ áp dụng cho đúng sản phẩm, xác nhận phạm vi, điều kiện và đơn vị chịu trách nhiệm bảo hành. Không hiểu mốc này là bảo hành 20 năm cho toàn bộ kính, khóa, bản lề, bánh xe hay hạng mục lắp đặt.
Cửa đi, cửa sổ mở quay
Cửa mở quay cần có khoảng trống cho cánh khi mở. Với cửa đi, hãy chốt hướng mở, cánh sử dụng thường xuyên và vị trí khóa trước khi sản xuất. Với cửa nhiều cánh, cần kiểm tra cả cánh chính, cánh phụ, chốt và khả năng thao tác khi sử dụng hằng ngày.

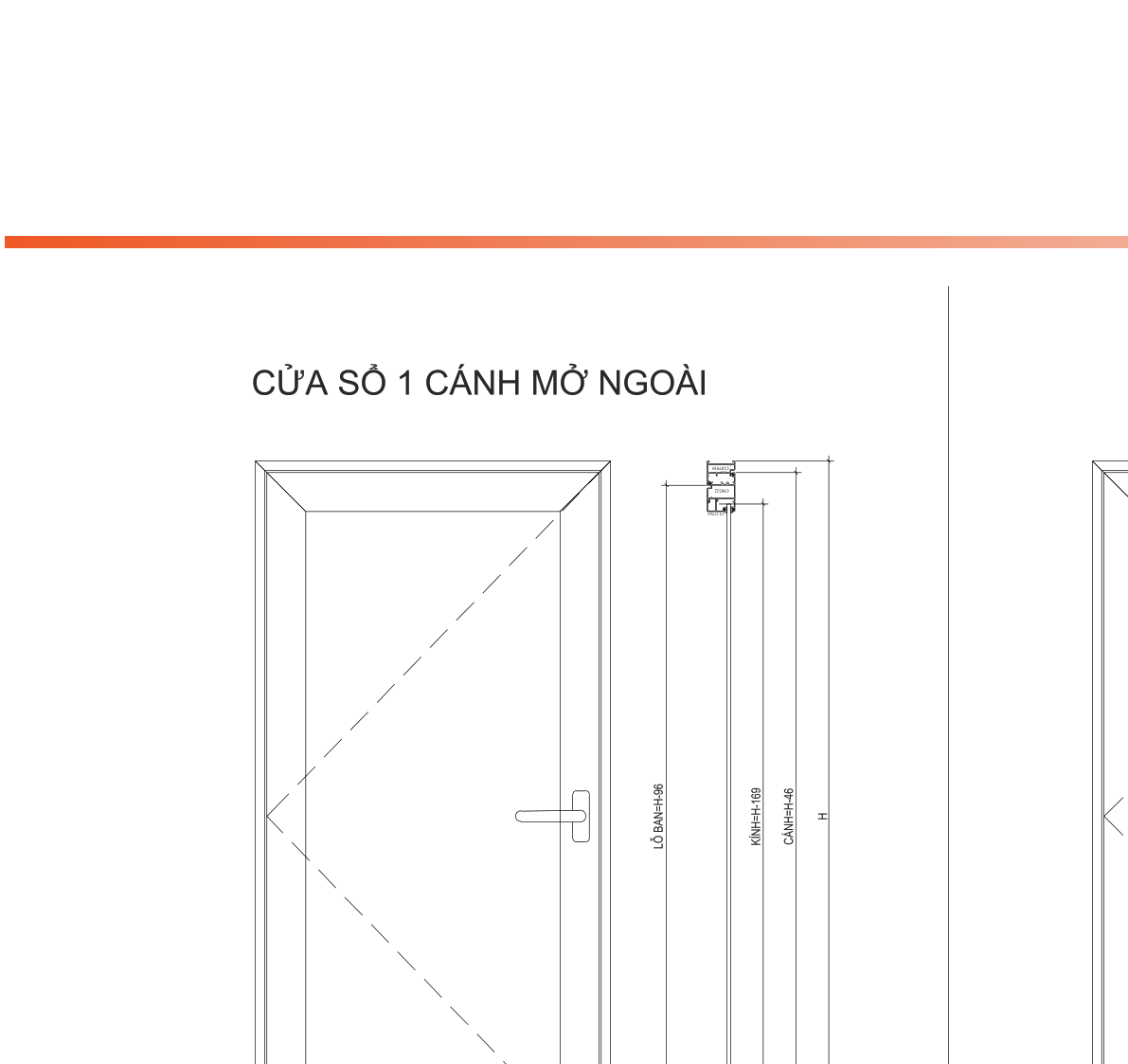

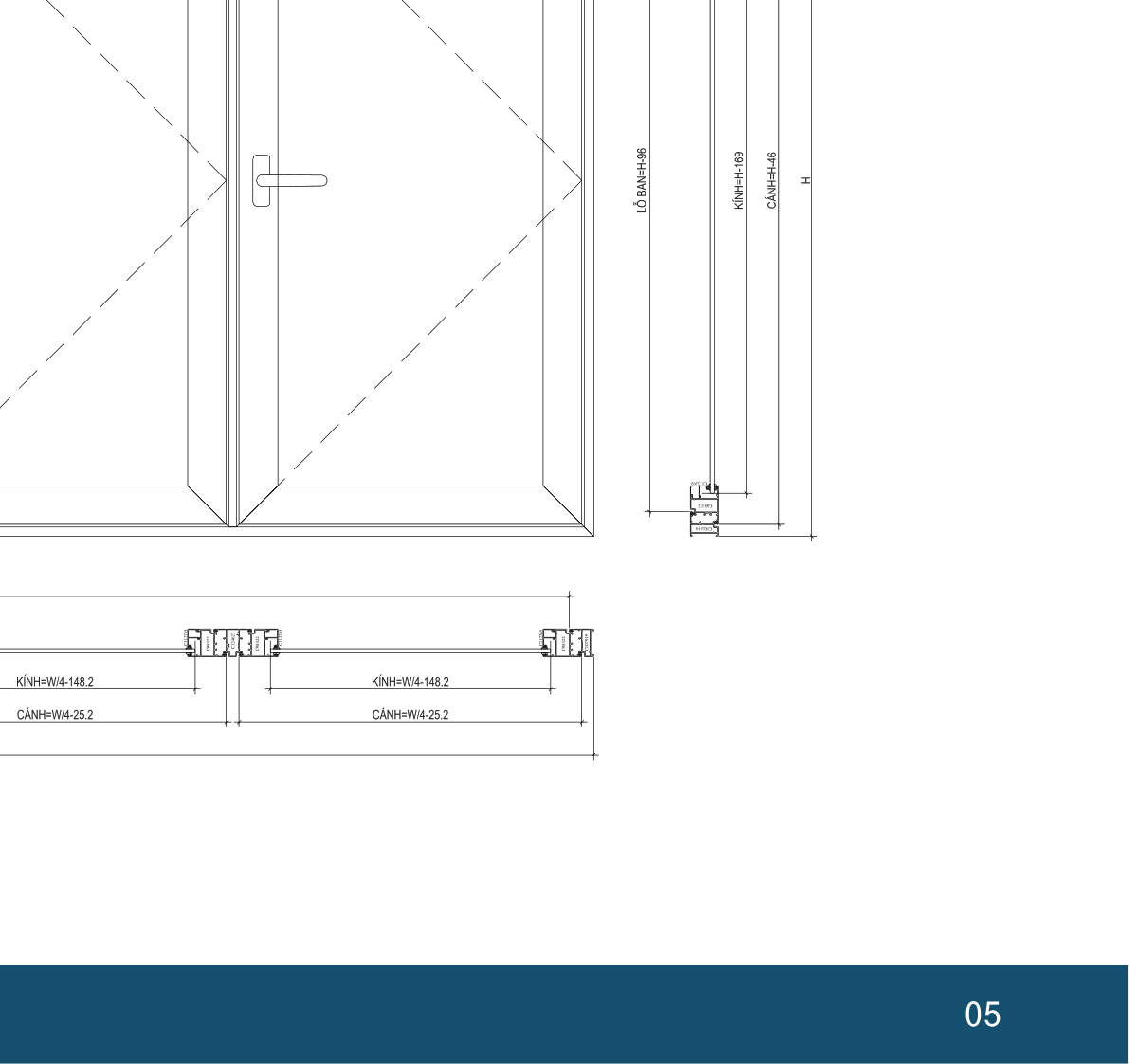

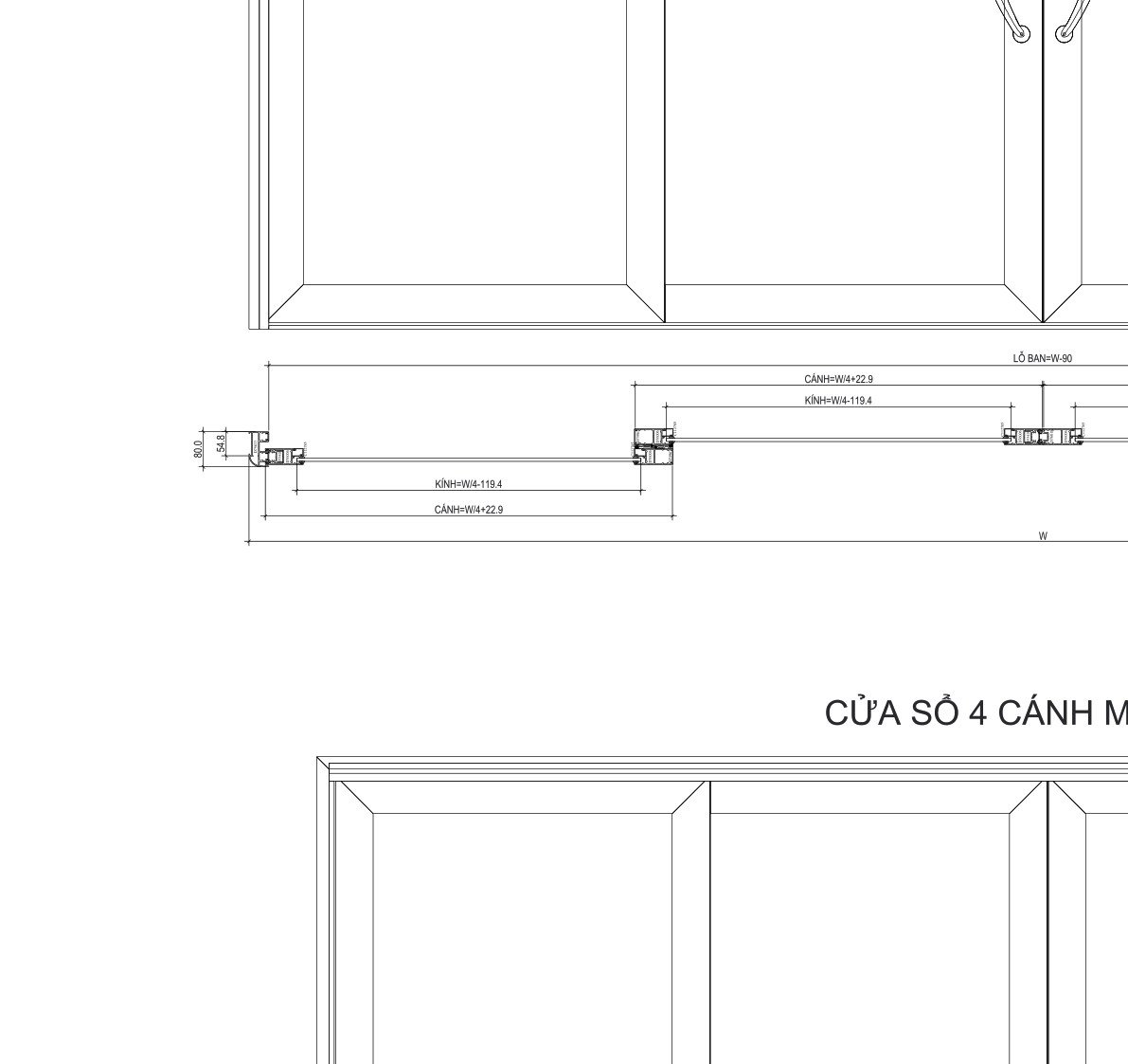

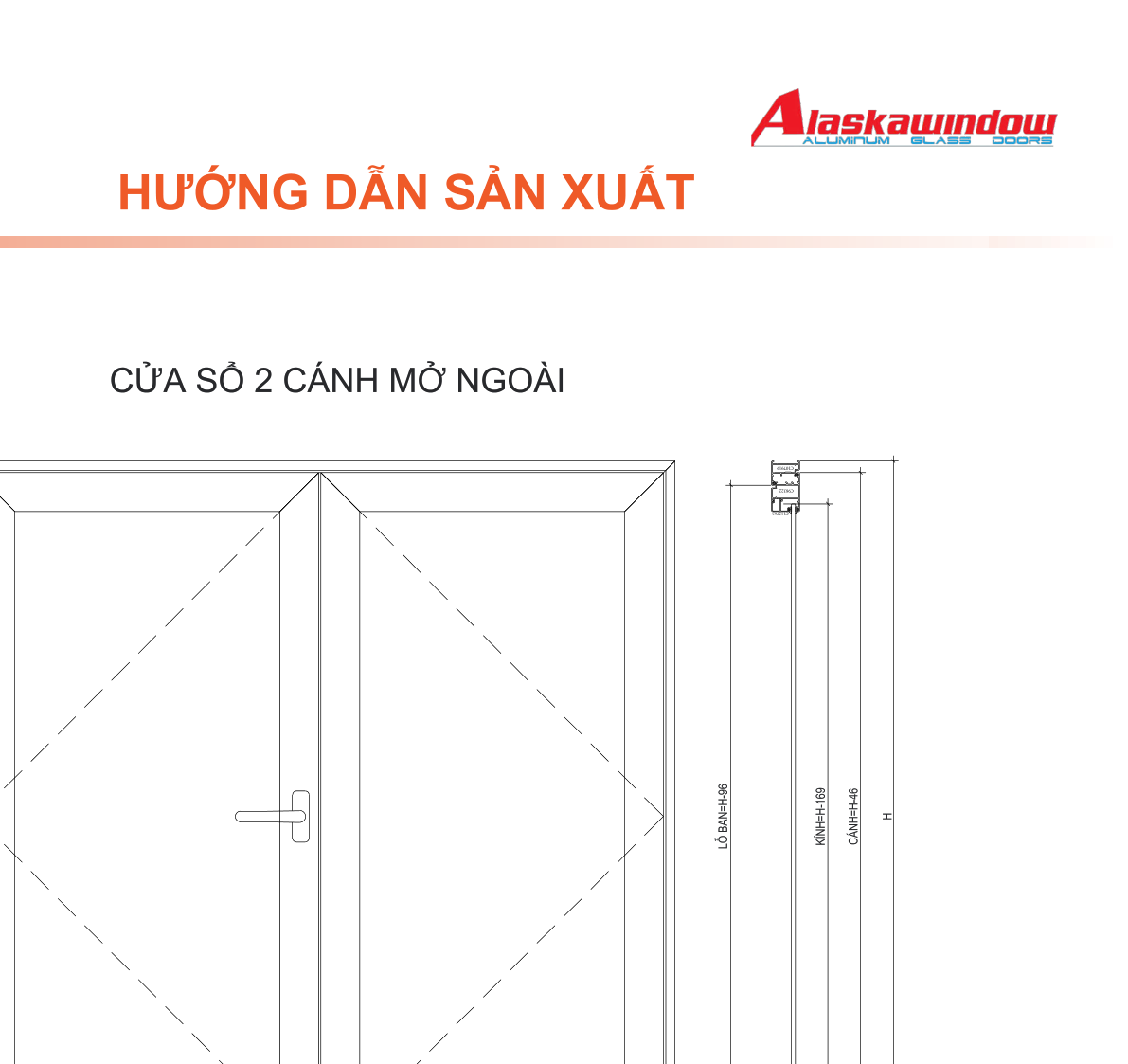

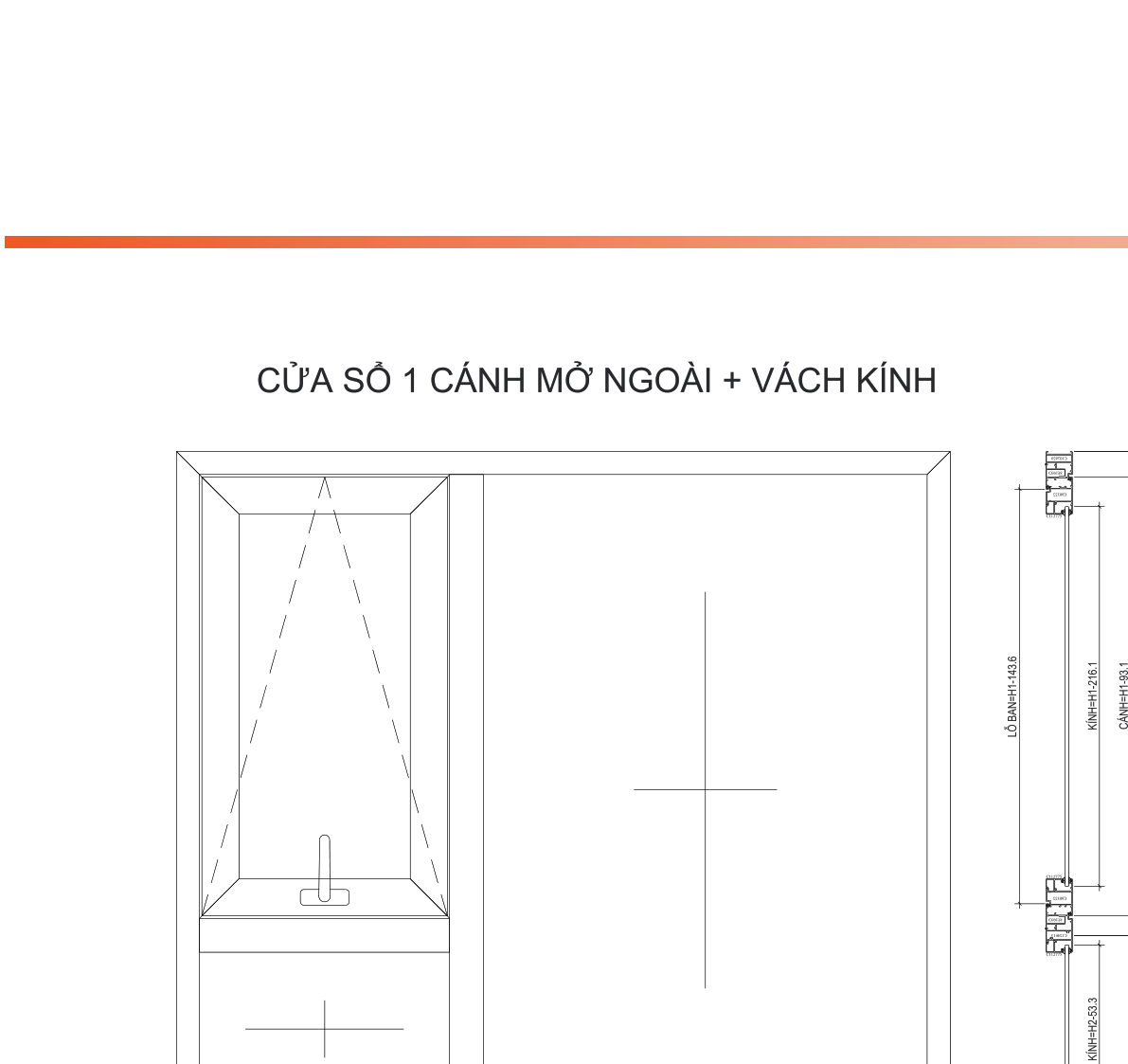

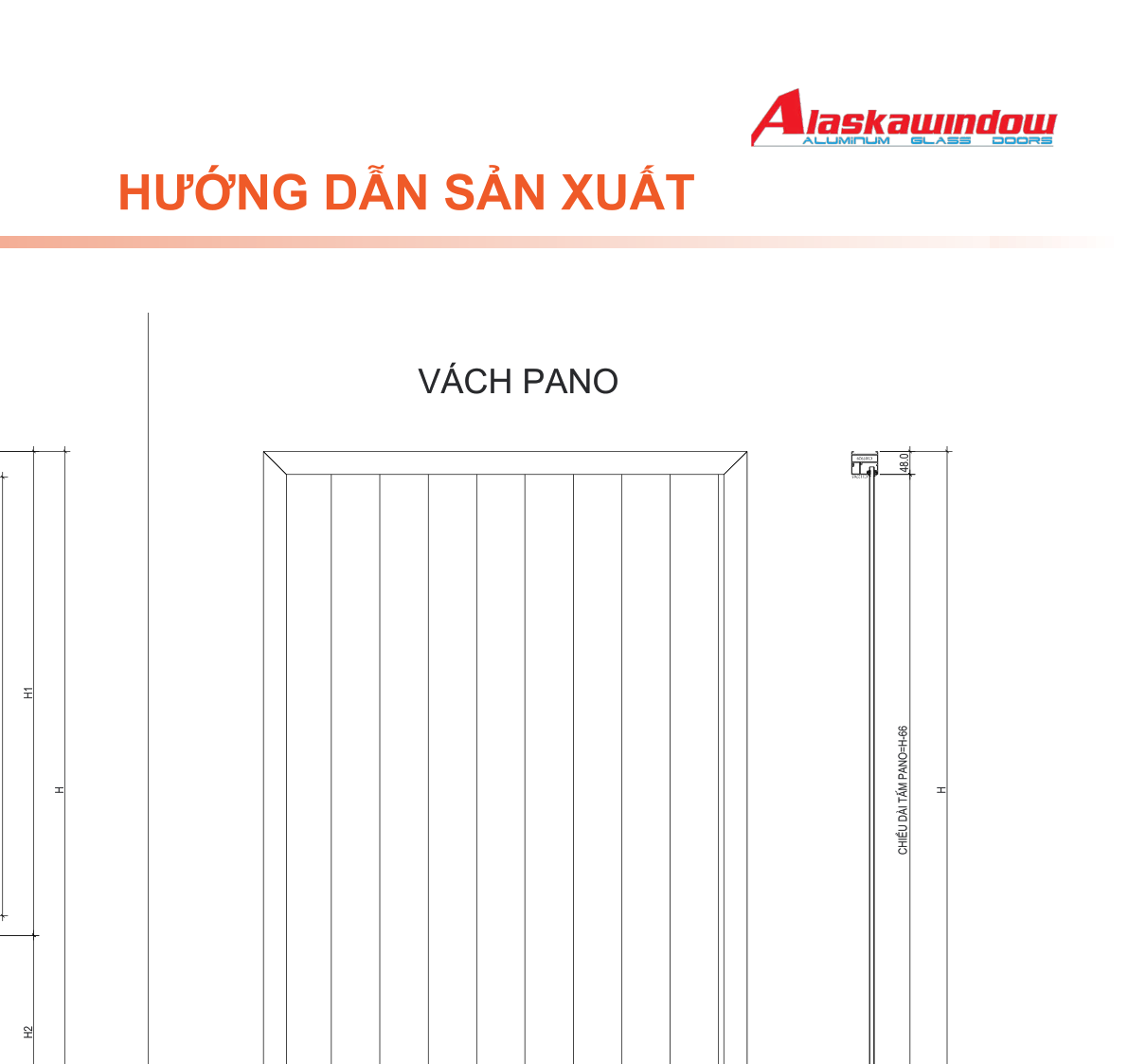

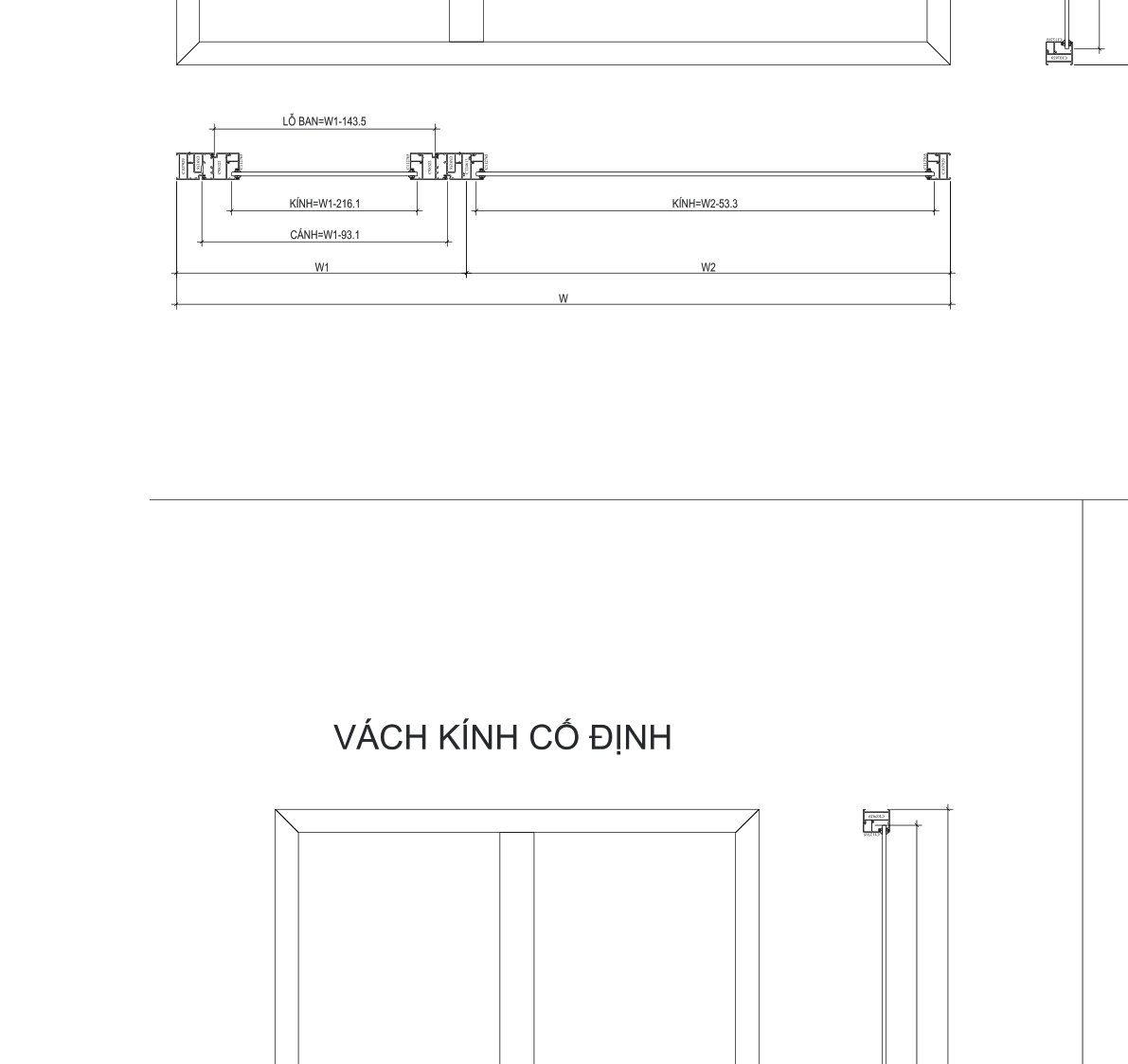

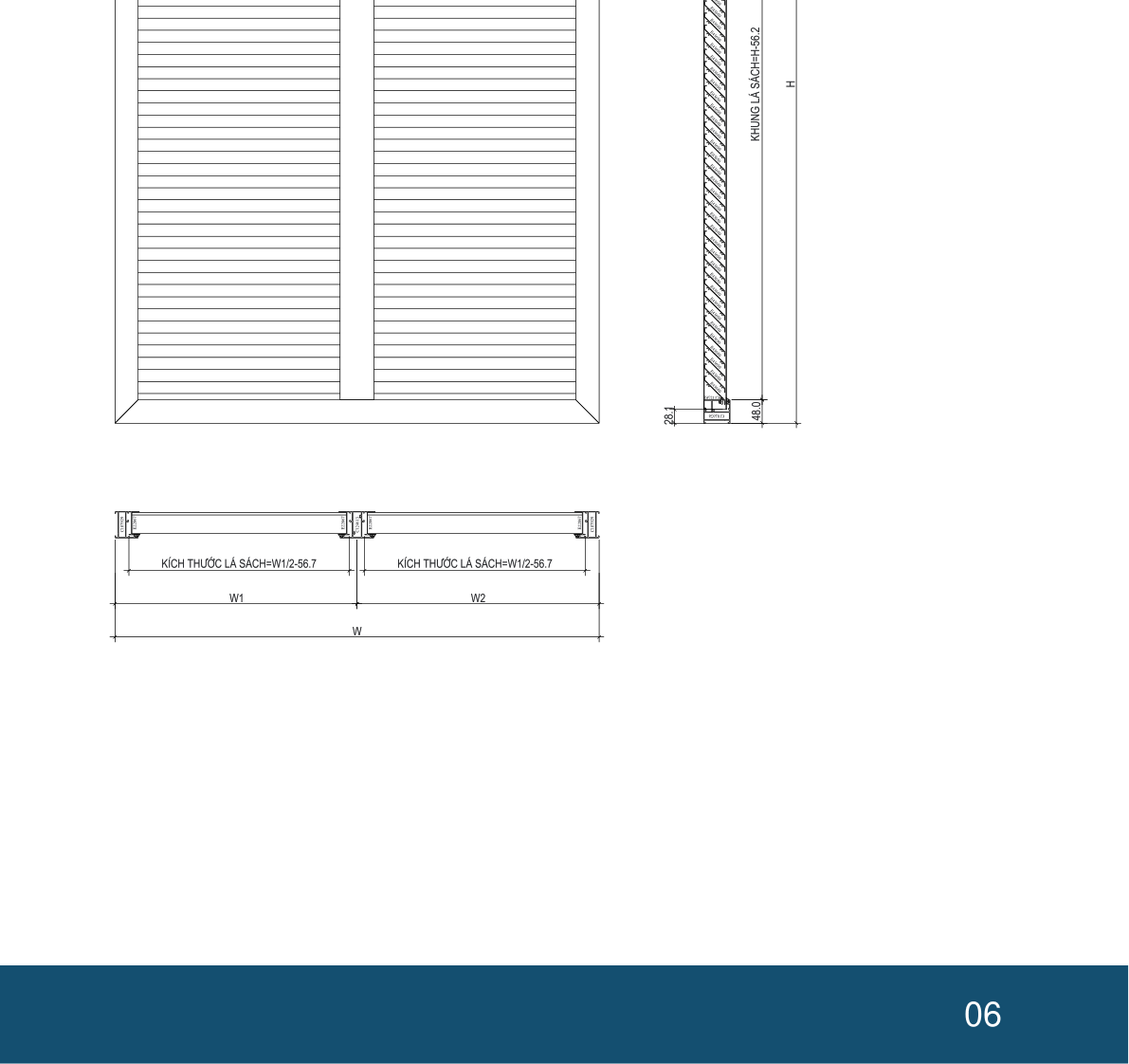

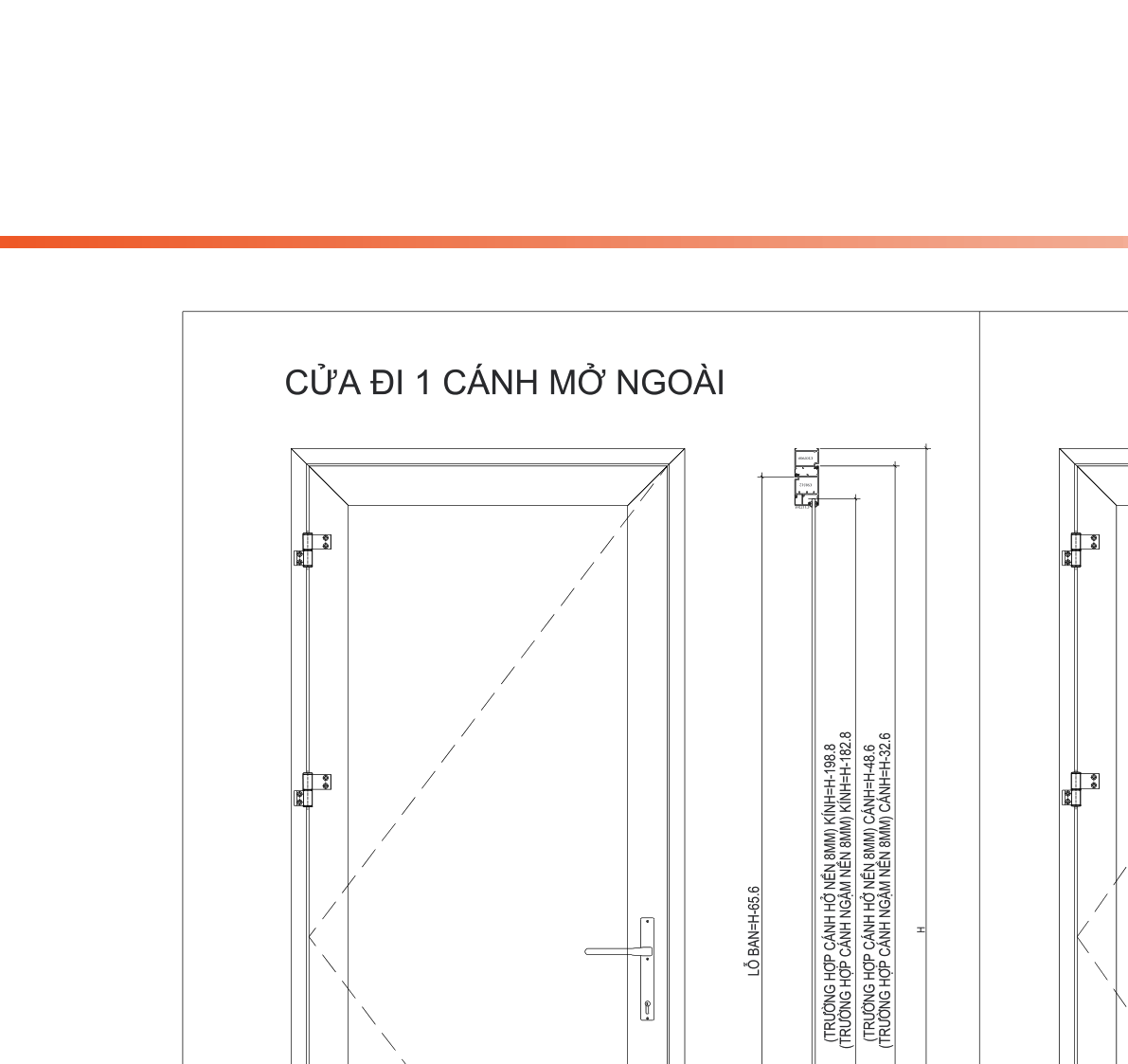

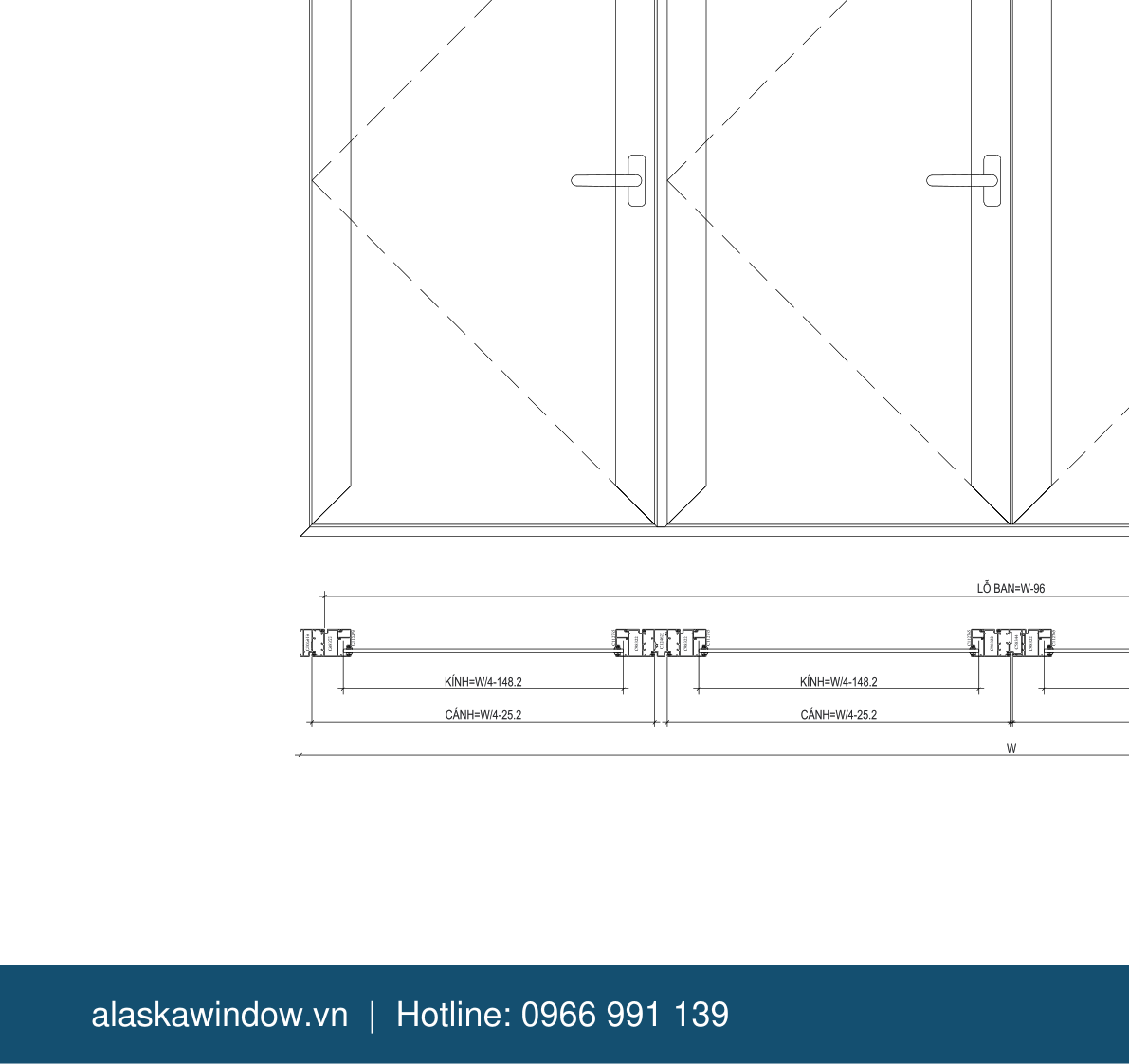

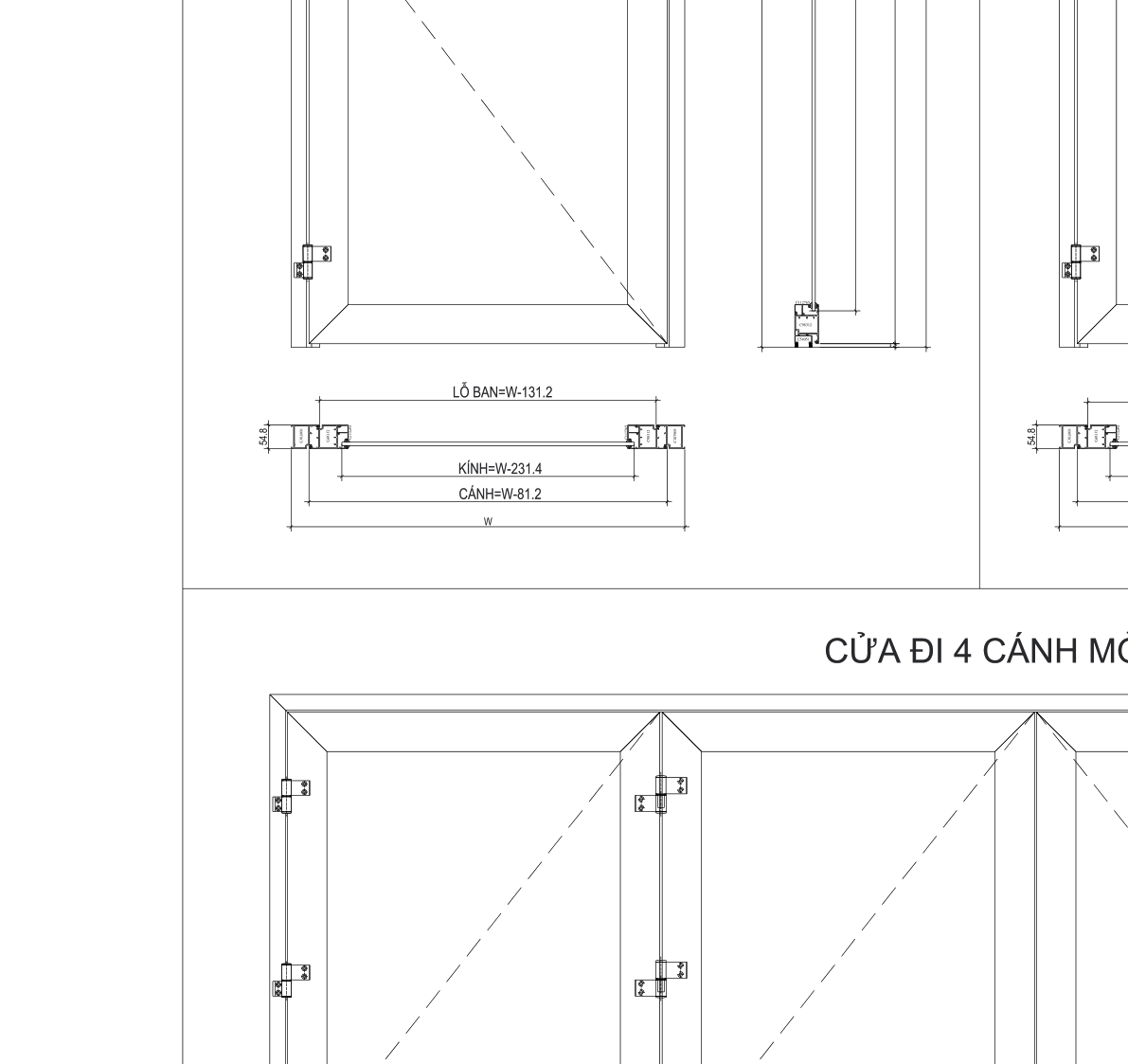

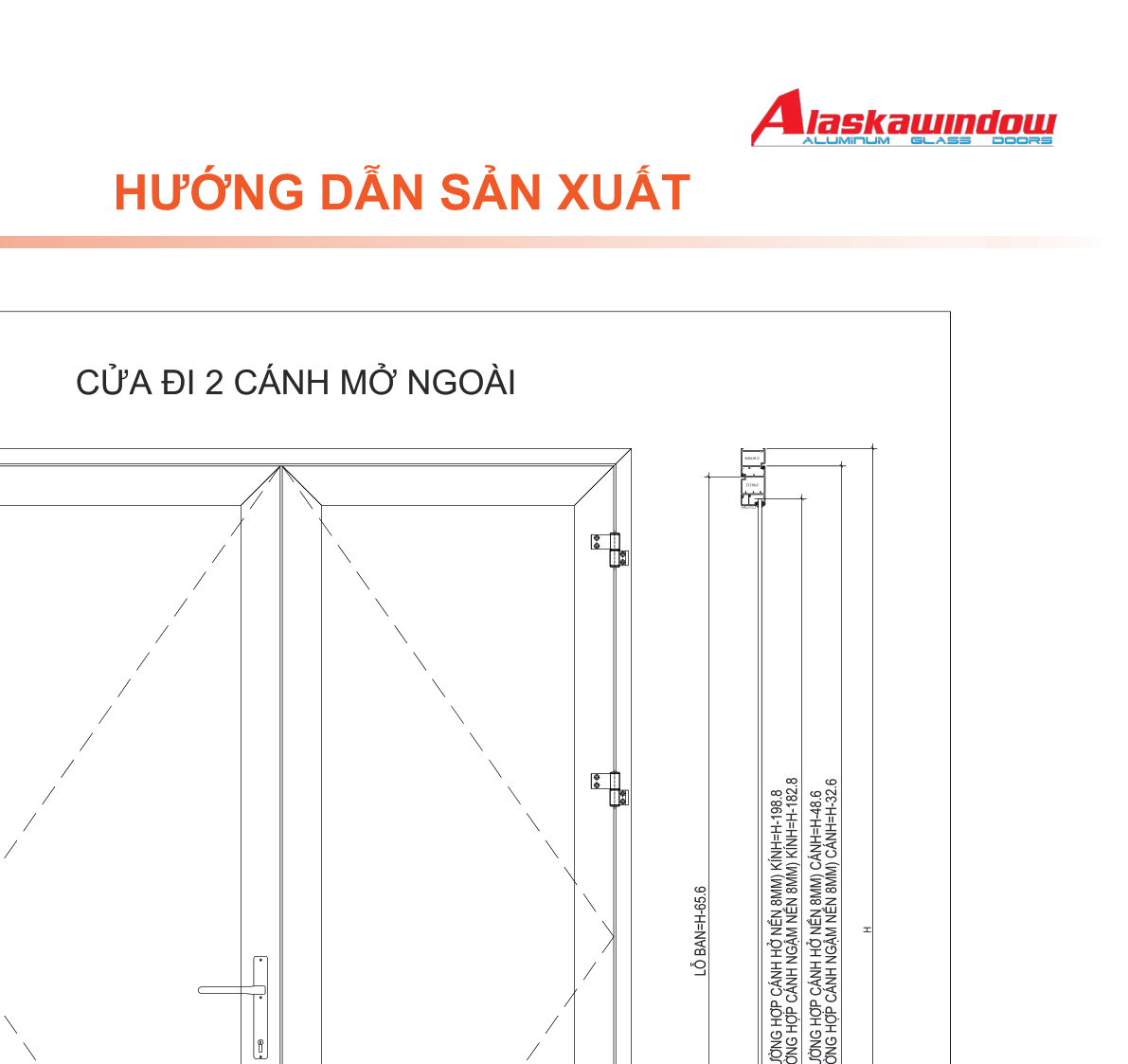

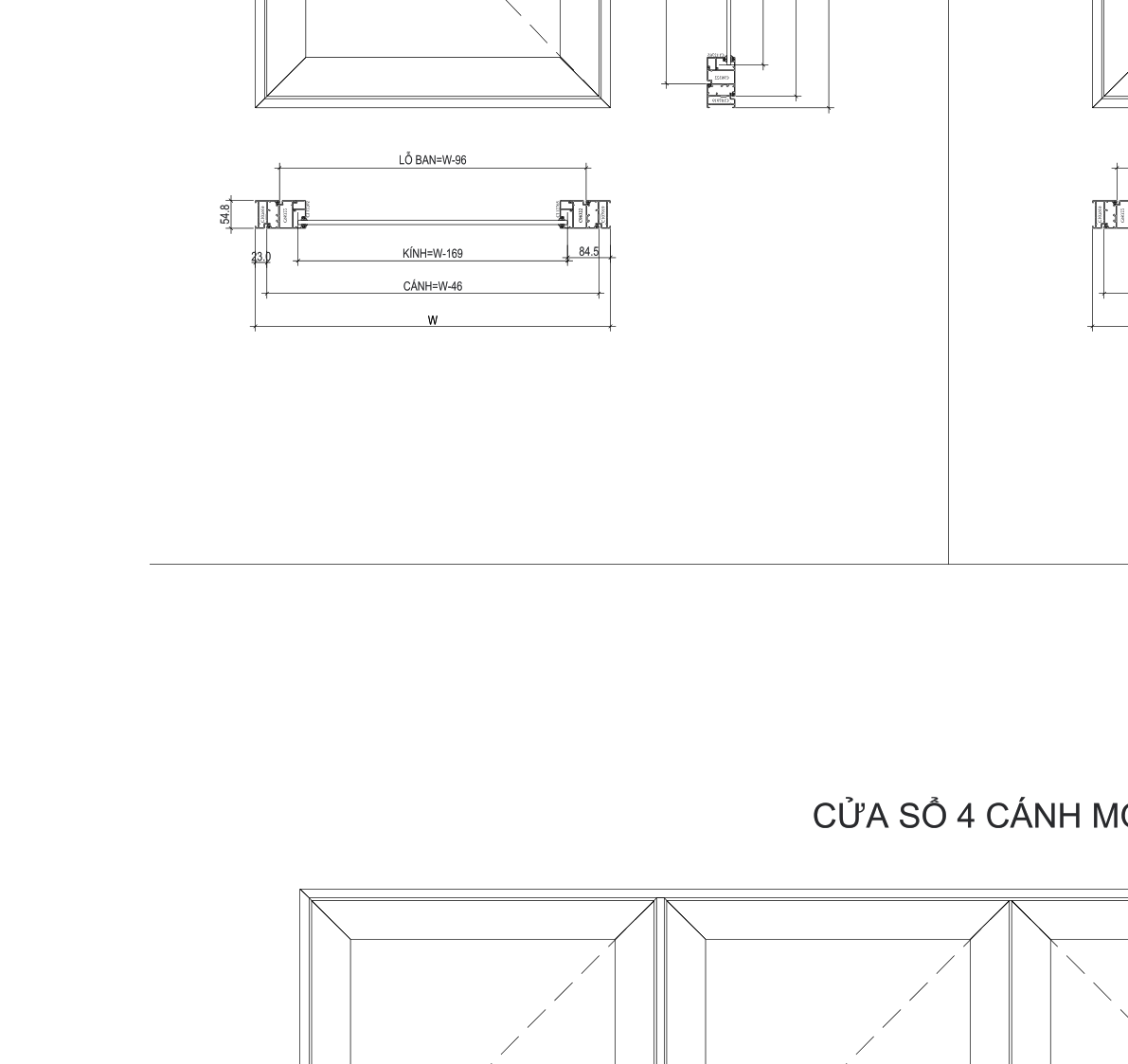

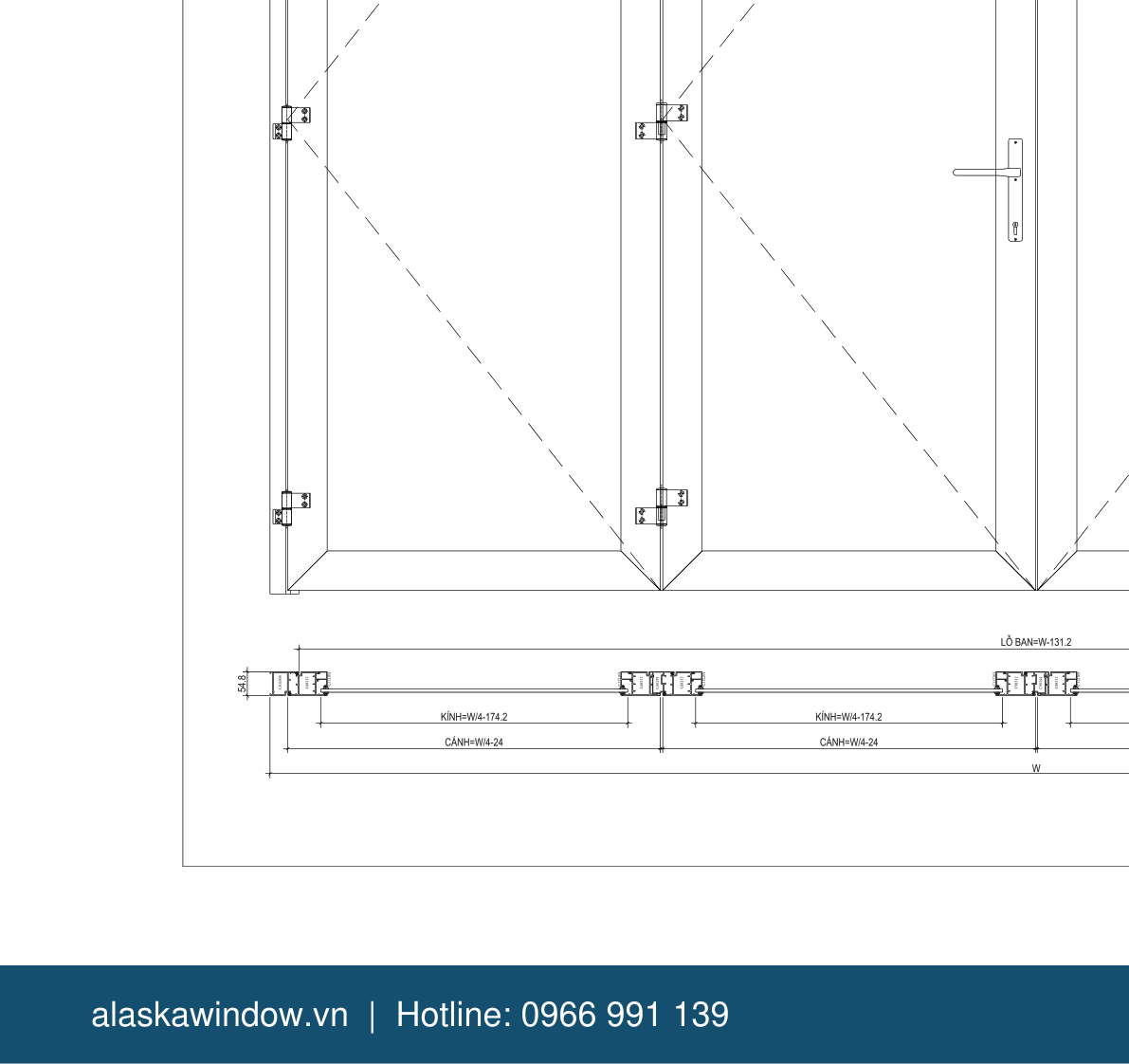

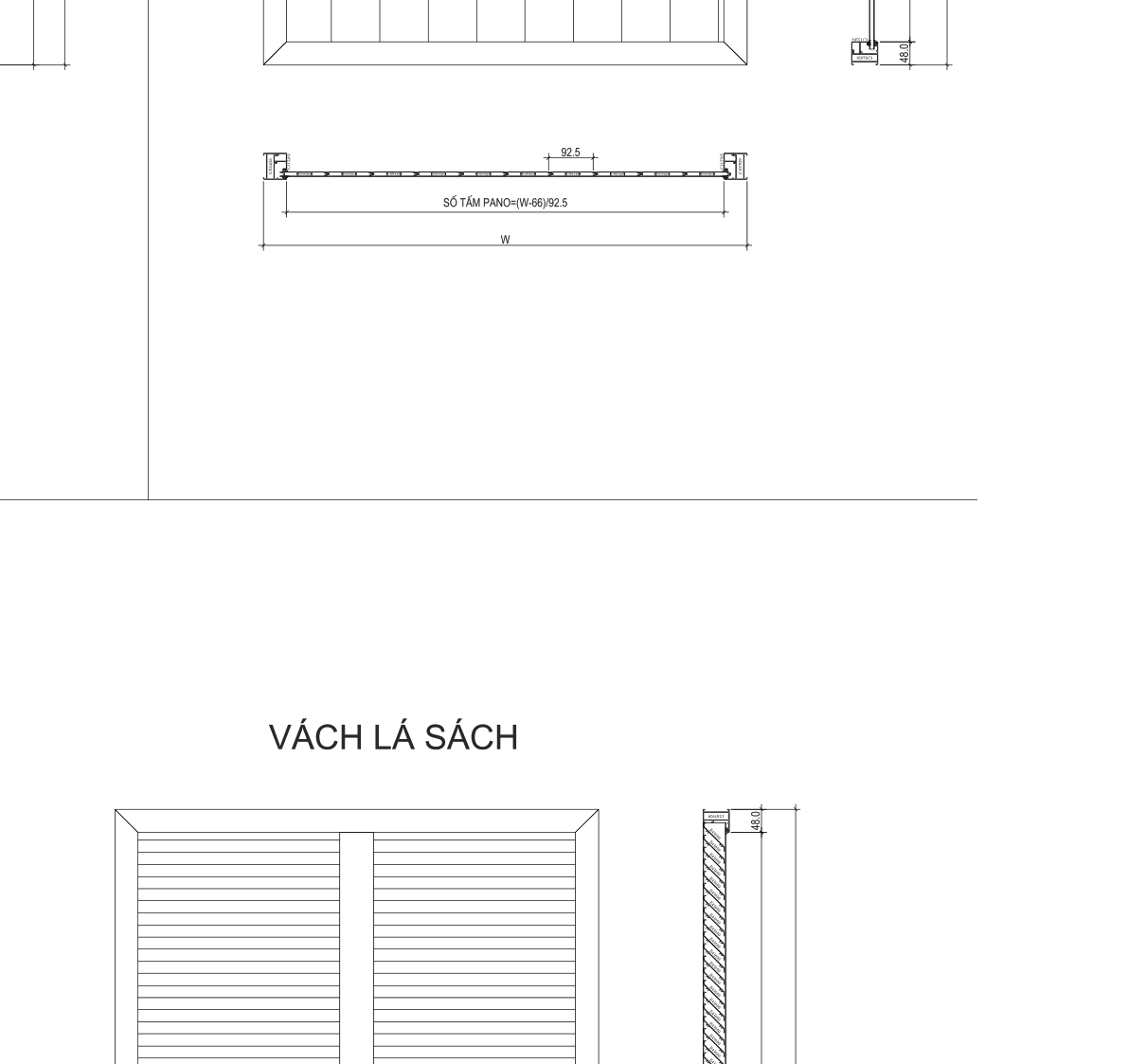

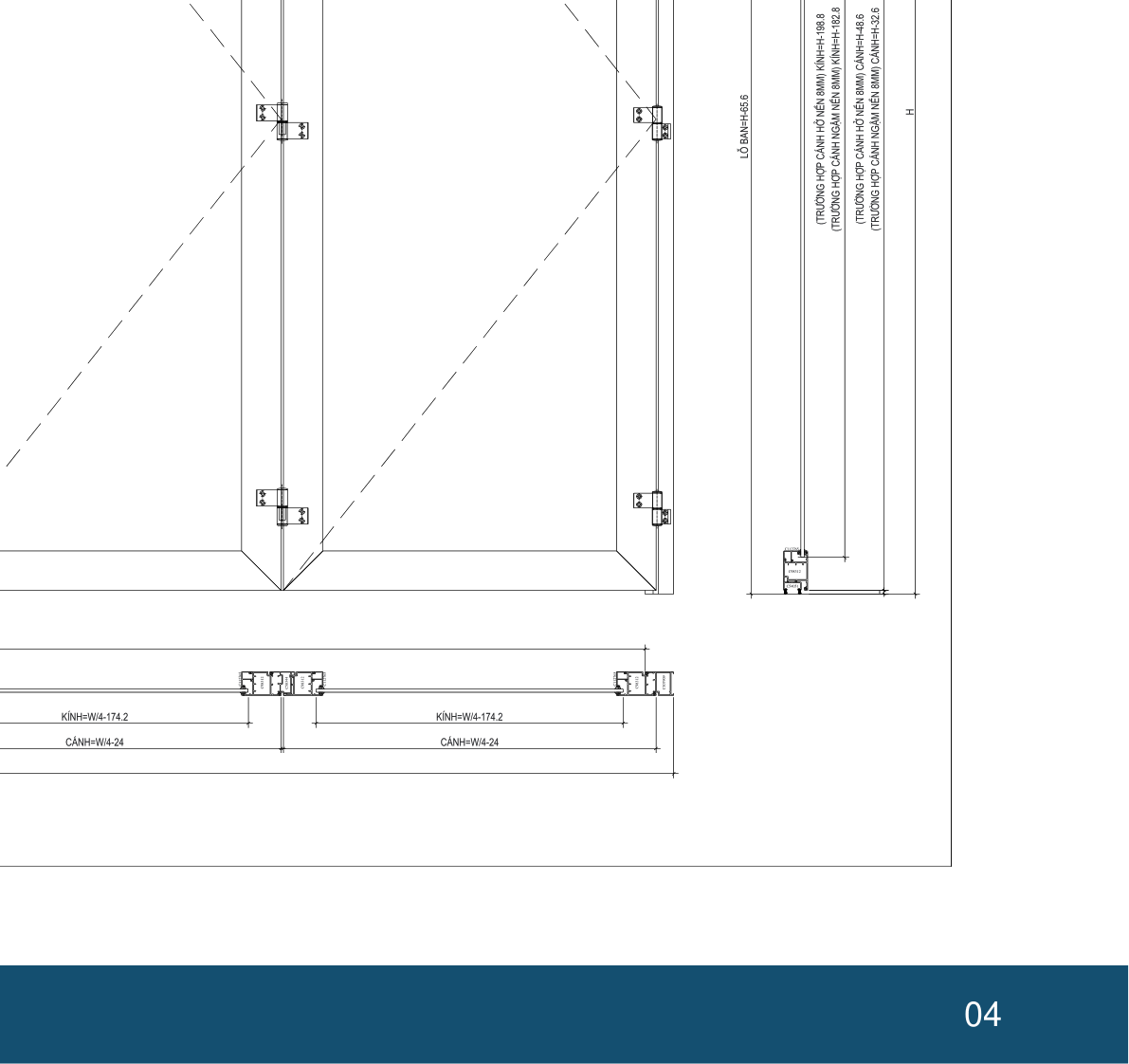

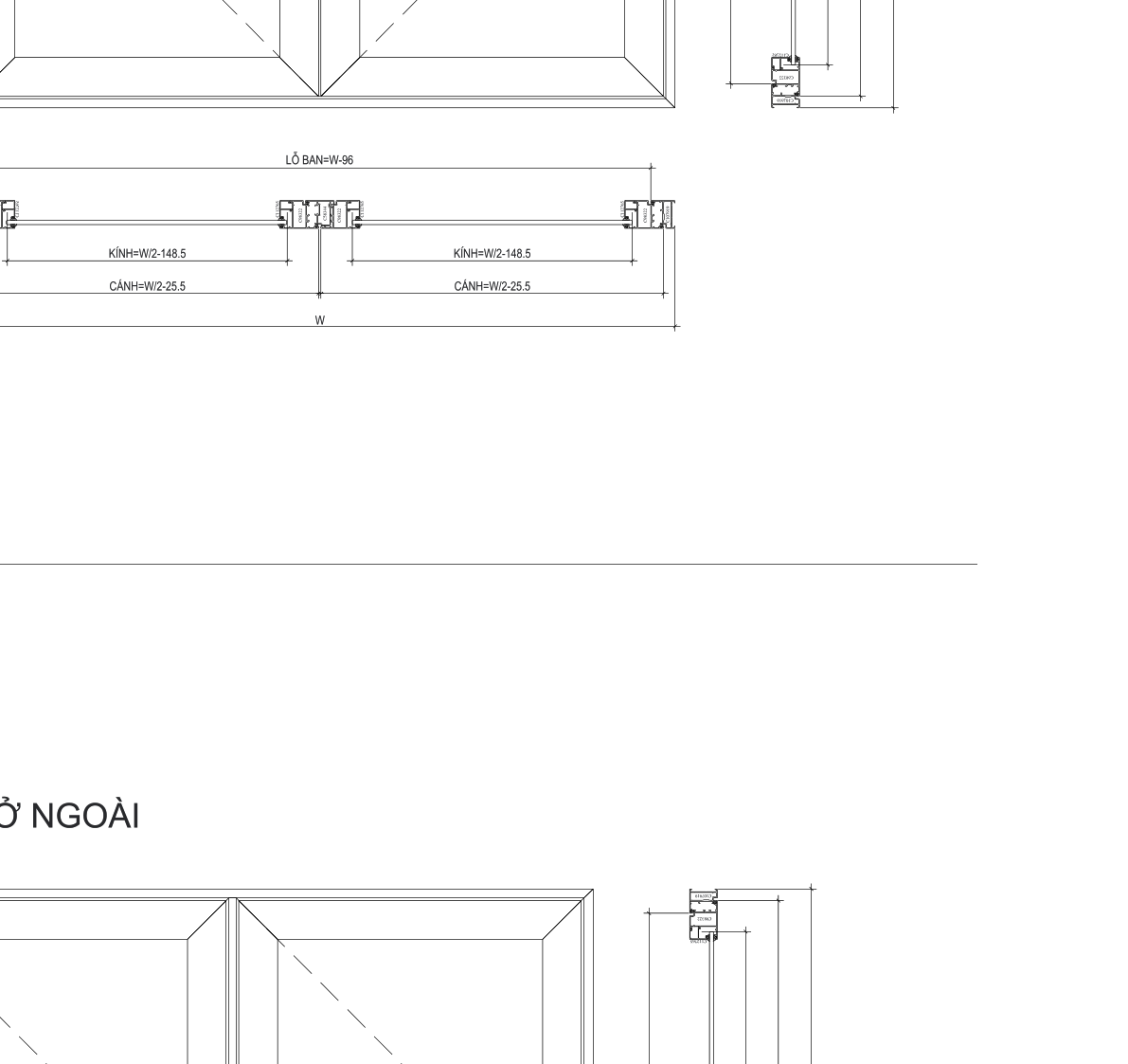

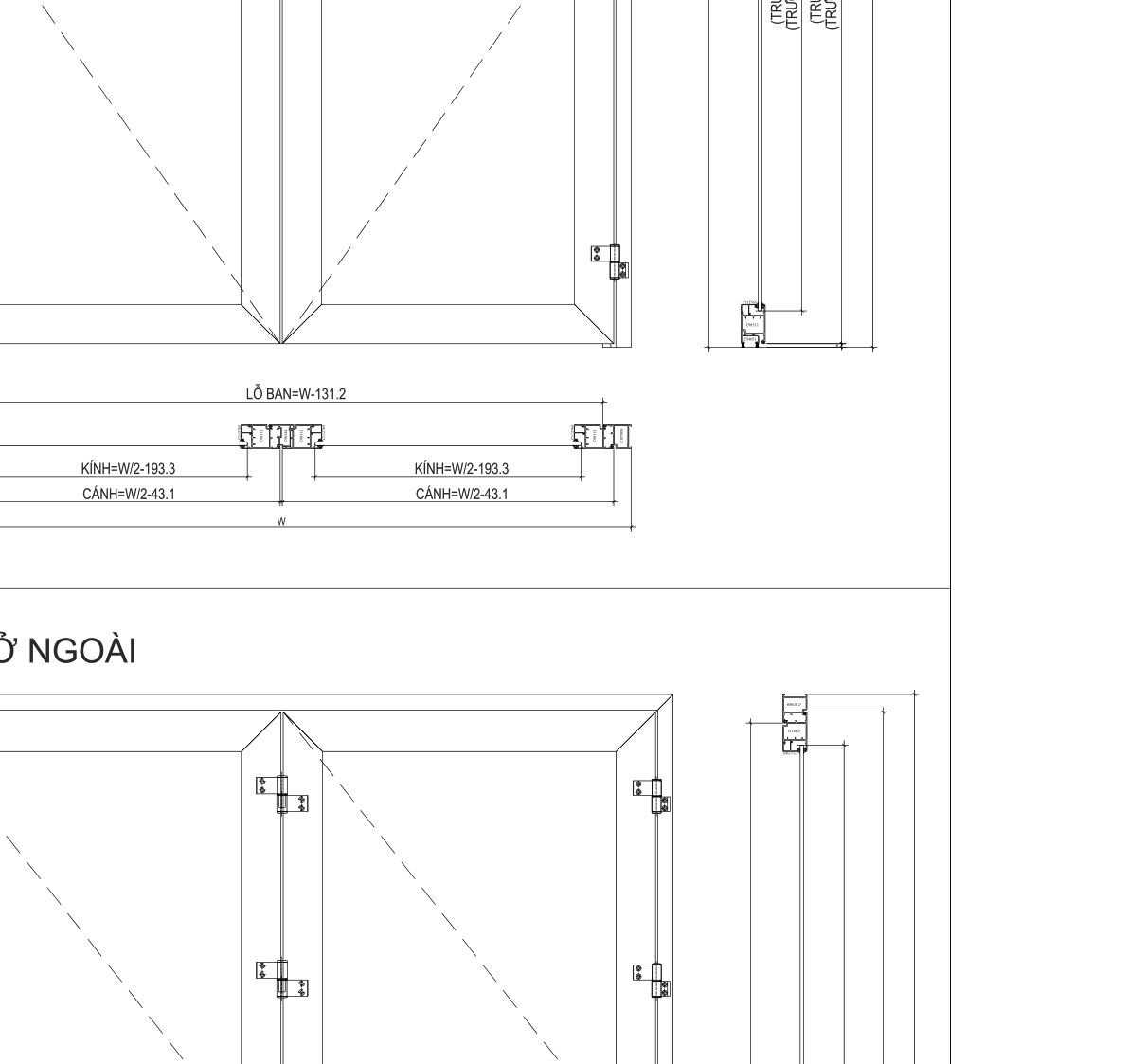

Các phương án được minh họa tại trang PDF 5–7: cửa đi một, hai, bốn cánh mở ngoài; cửa sổ một, hai, bốn cánh mở ngoài; cửa sổ kết hợp vách kính, vách pano, vách chia ô kính và vách lá sách. Bản vẽ thể hiện phương án cấu tạo, không có nghĩa mọi kích thước ô chờ đều dùng được nguyên cấu hình minh họa.
Cửa đi, cửa sổ mở lùa
Cửa mở lùa phù hợp khi cần tổ chức cánh trượt theo phương ngang. Khi tư vấn, cần xác định số cánh, hướng trượt, phần mở thông thủy và vị trí ray. Cửa lùa có nhiều cánh nhưng diện tích mở thực tế còn phụ thuộc cách bố trí cánh và ray.

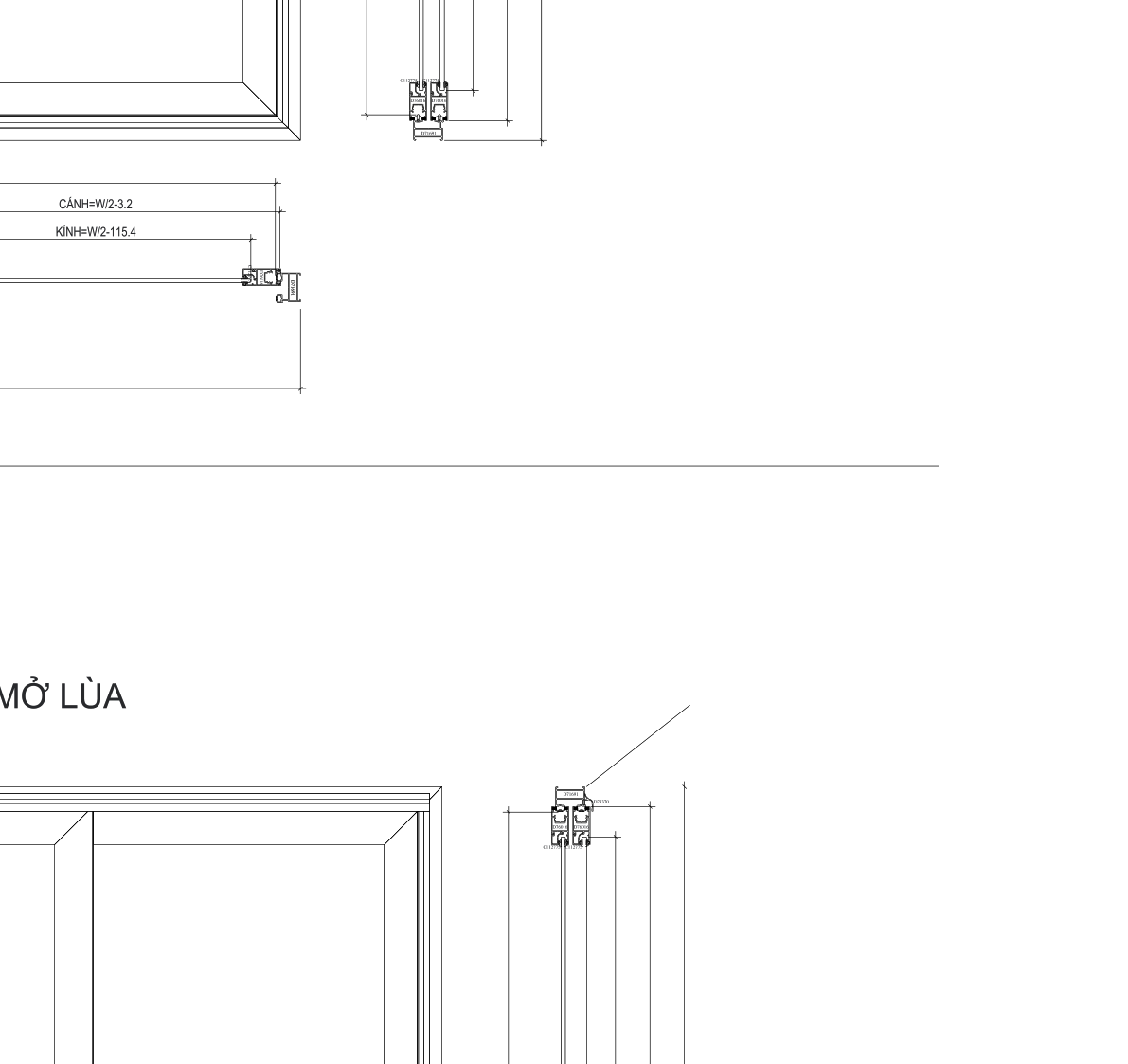

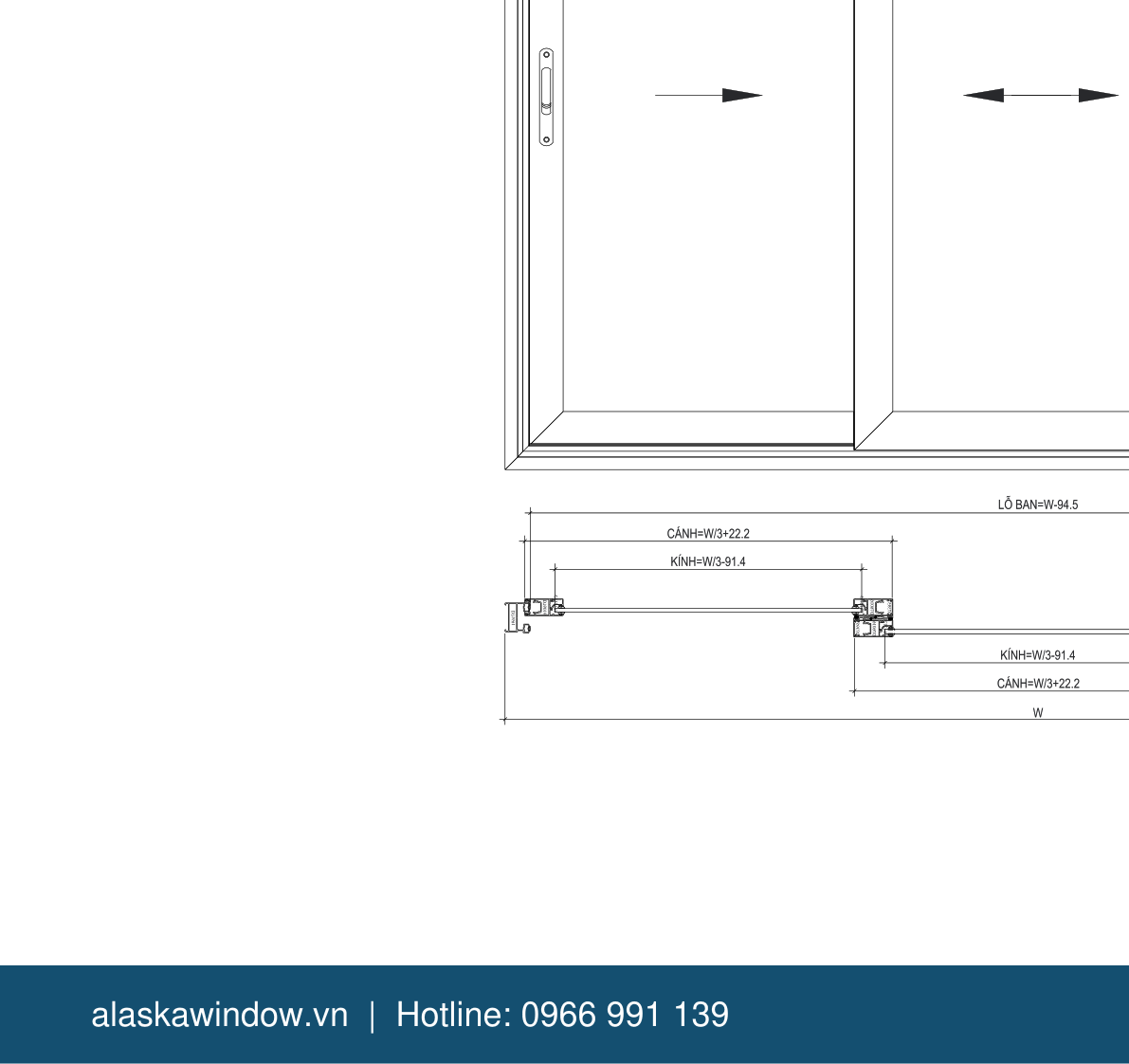

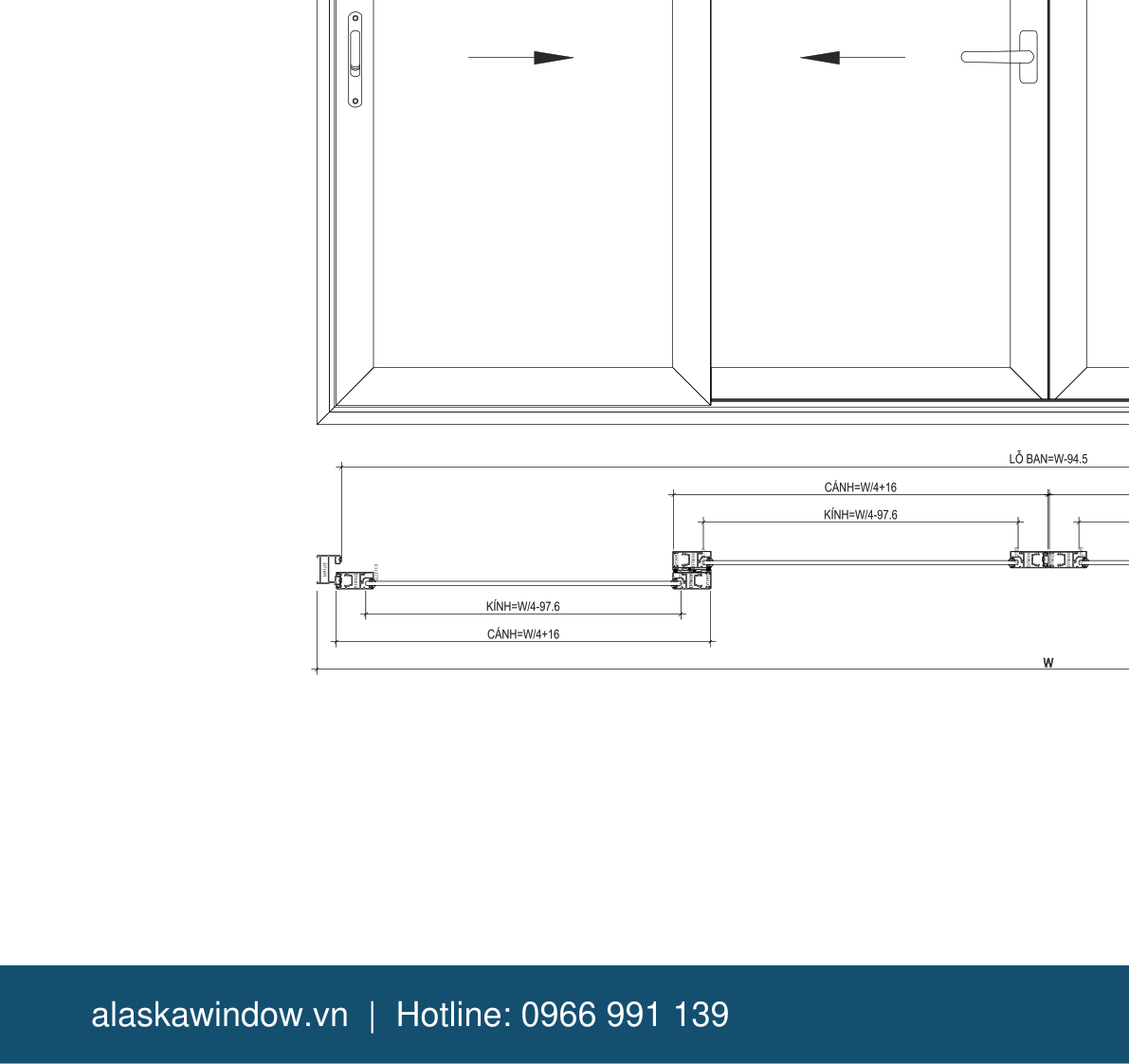

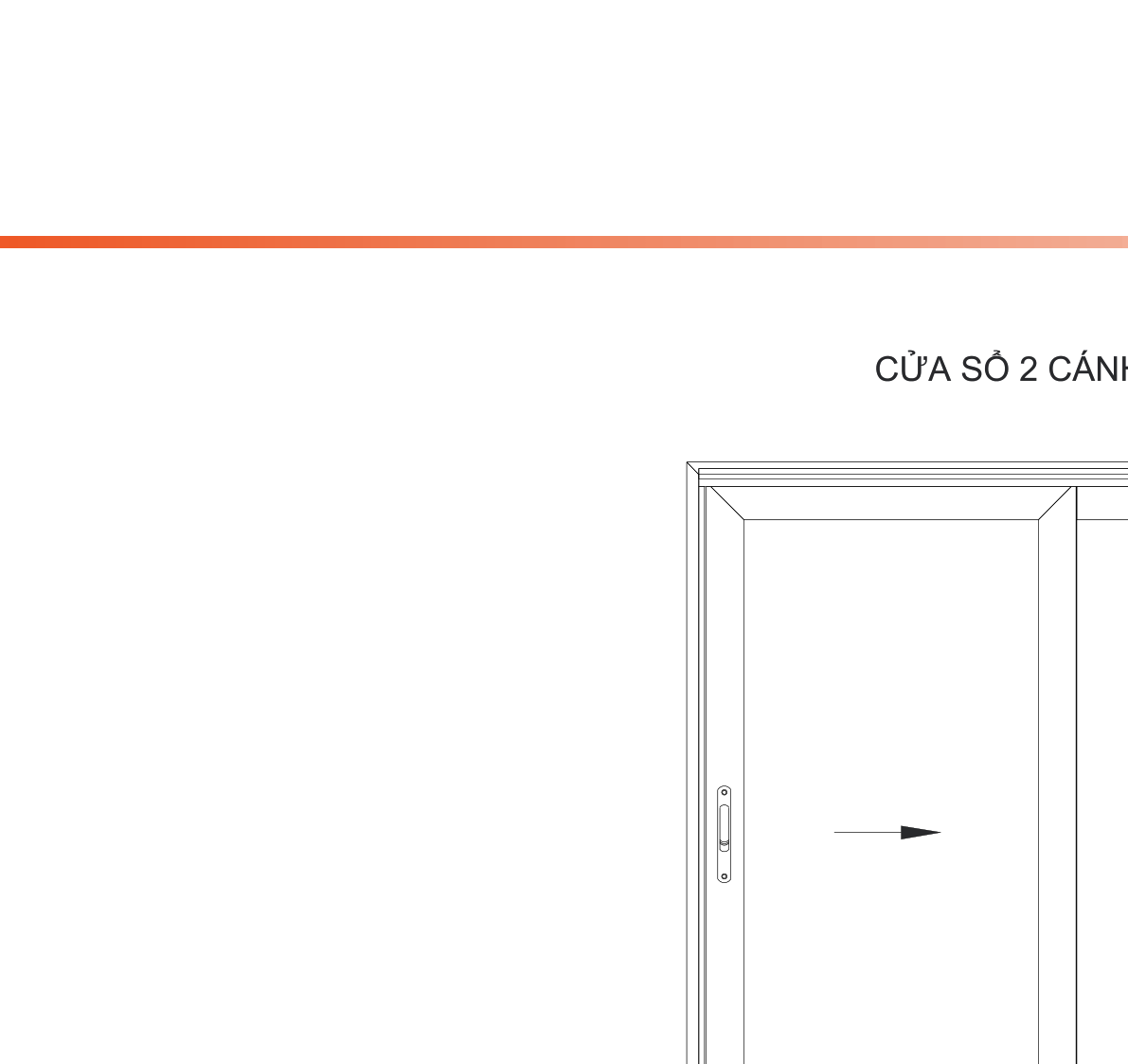

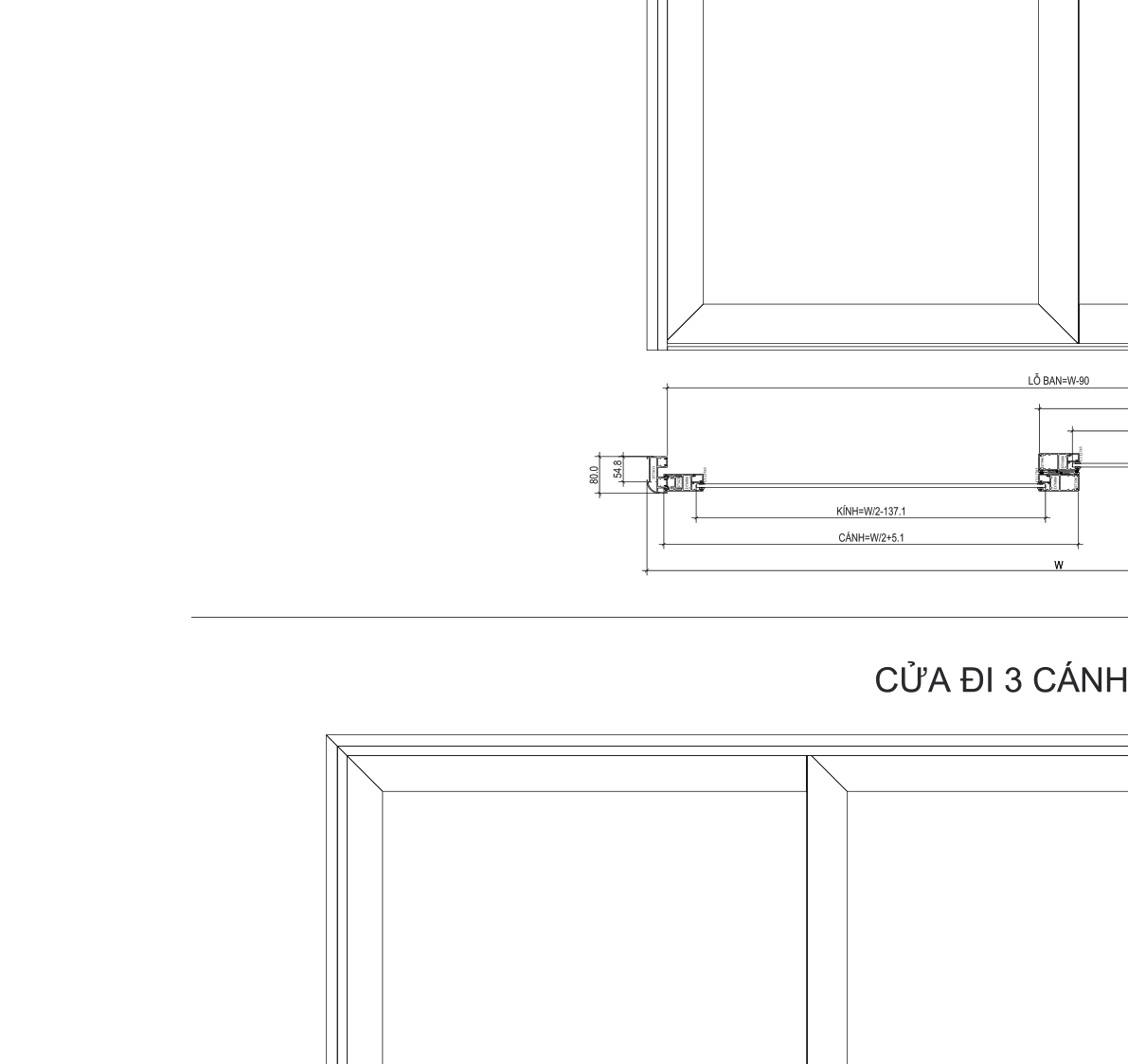

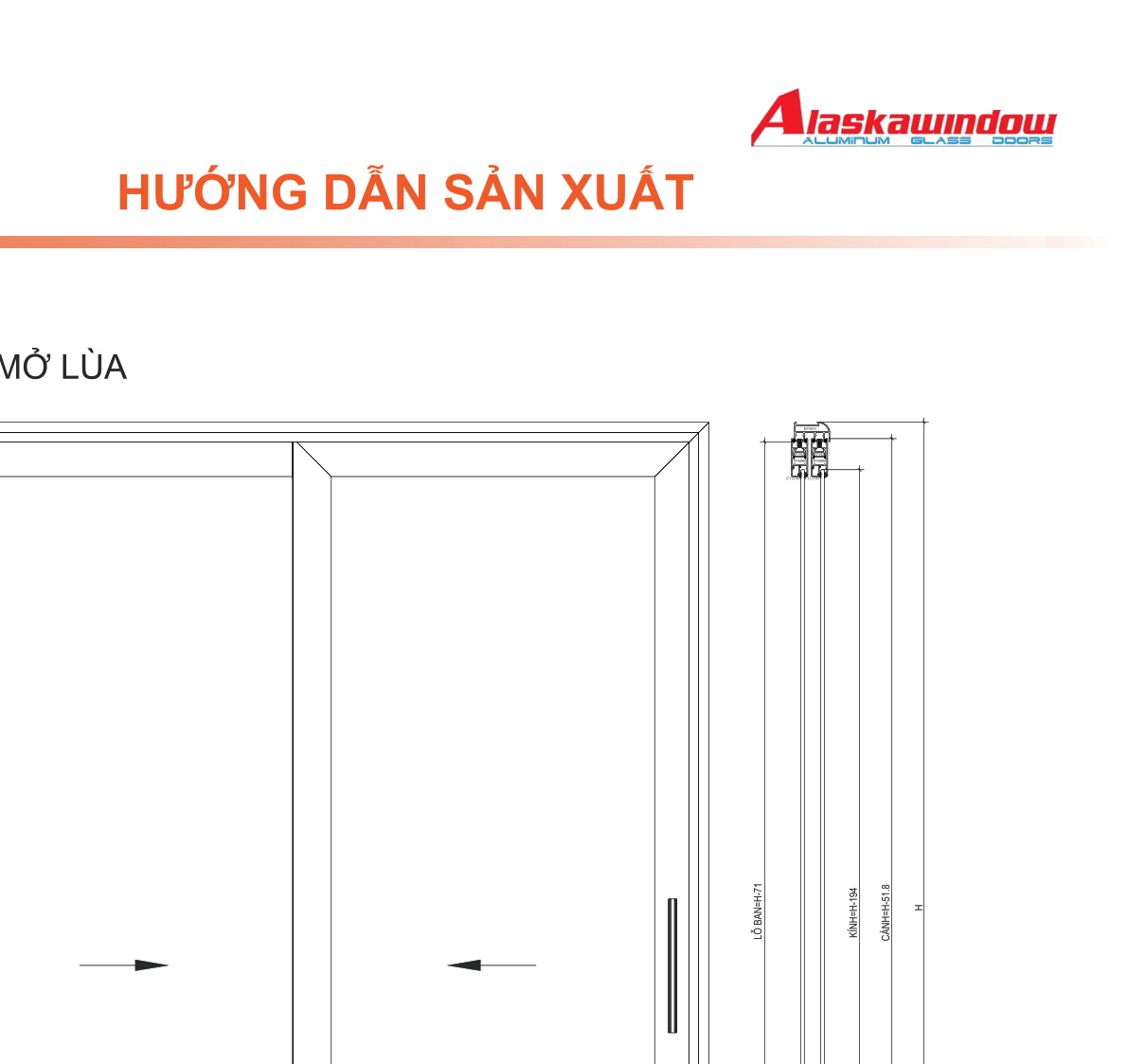

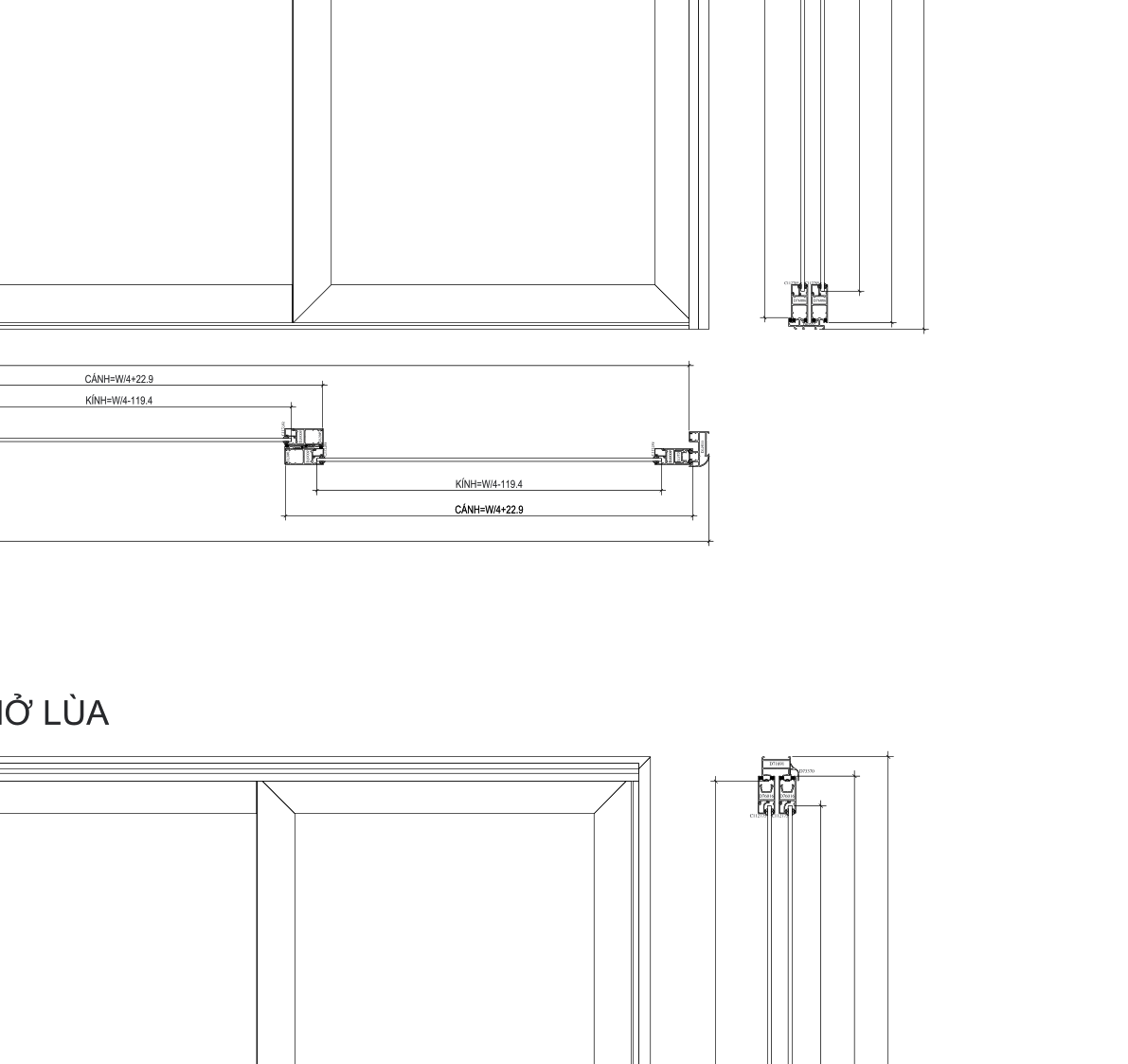

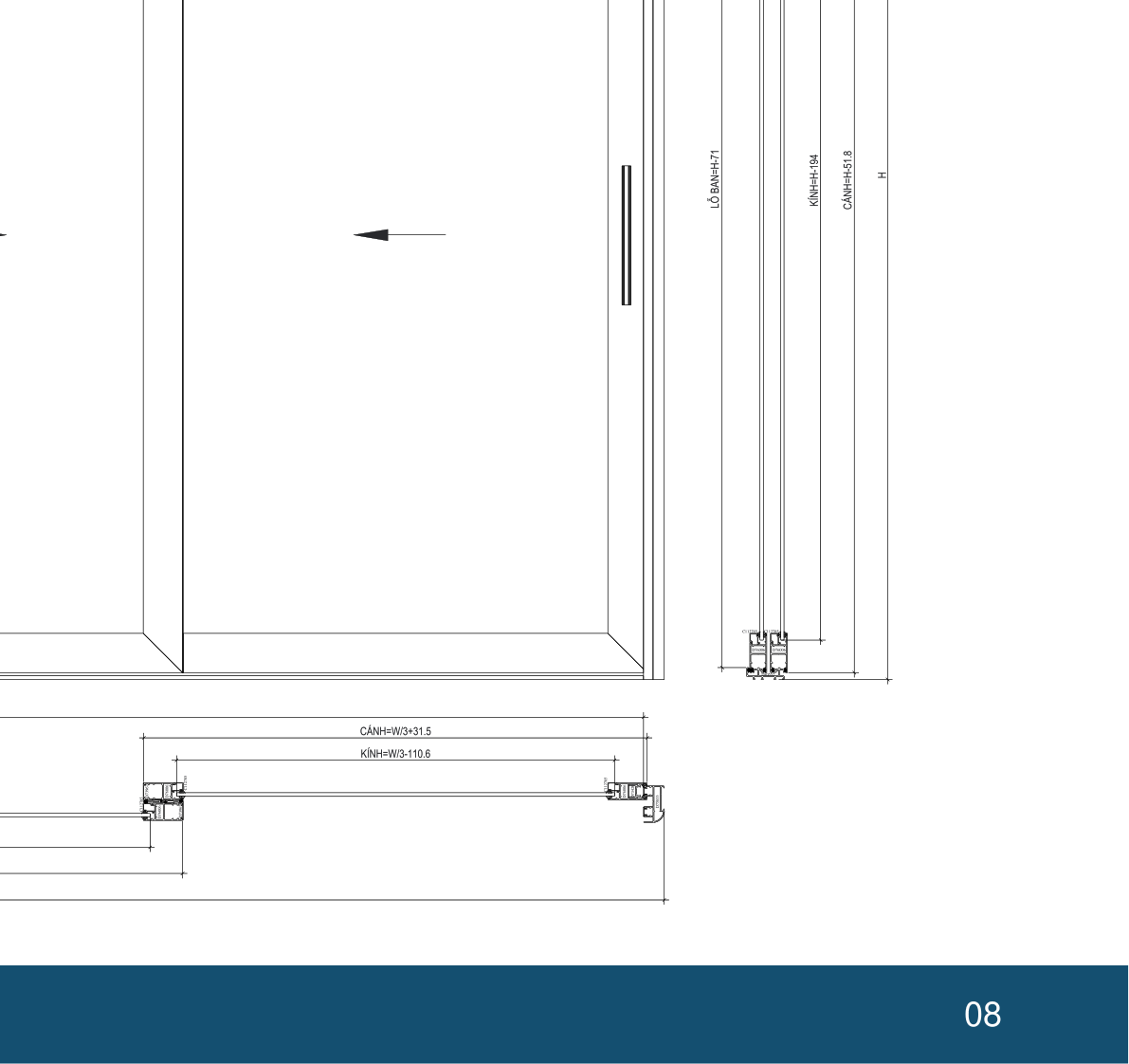

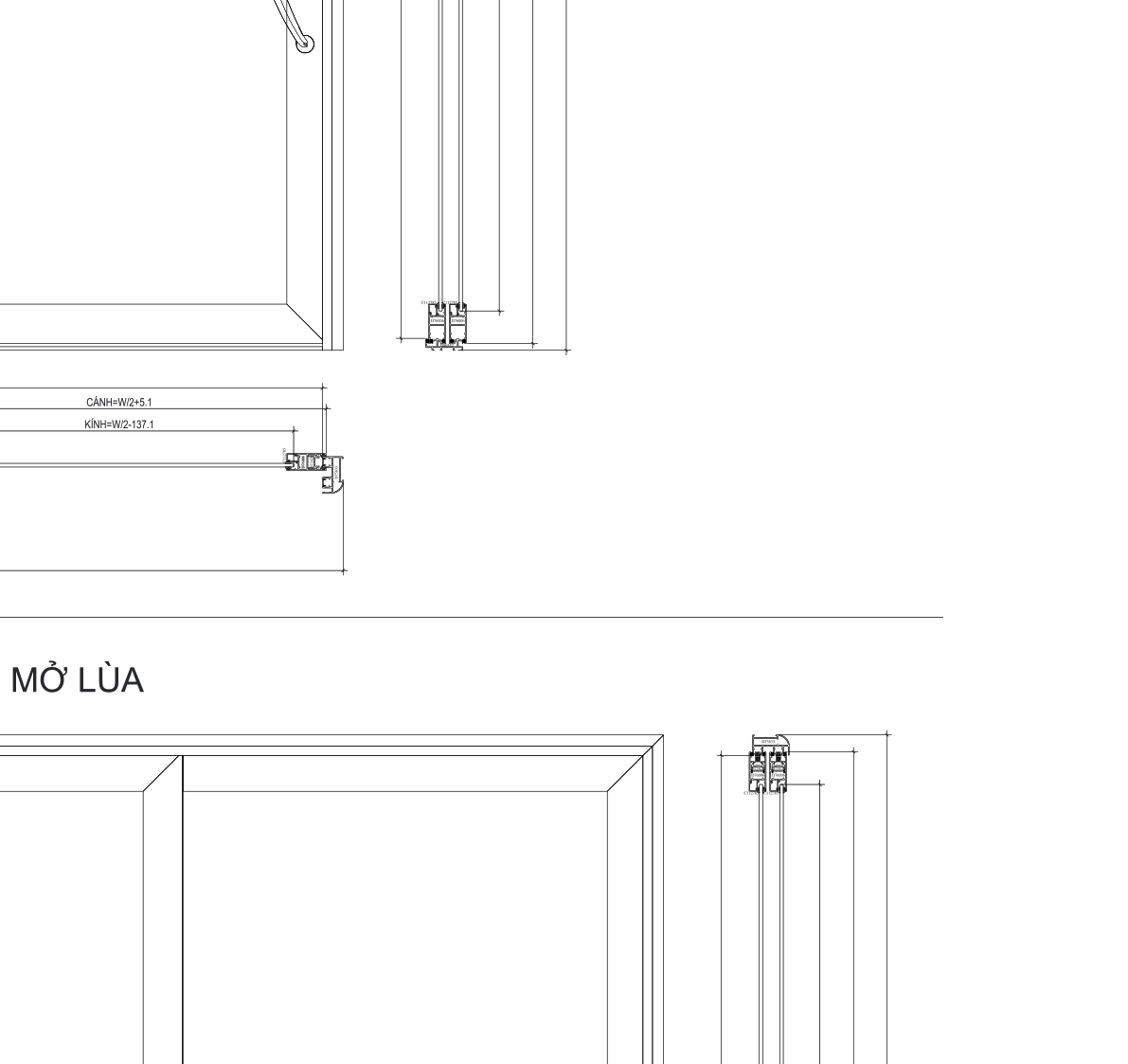

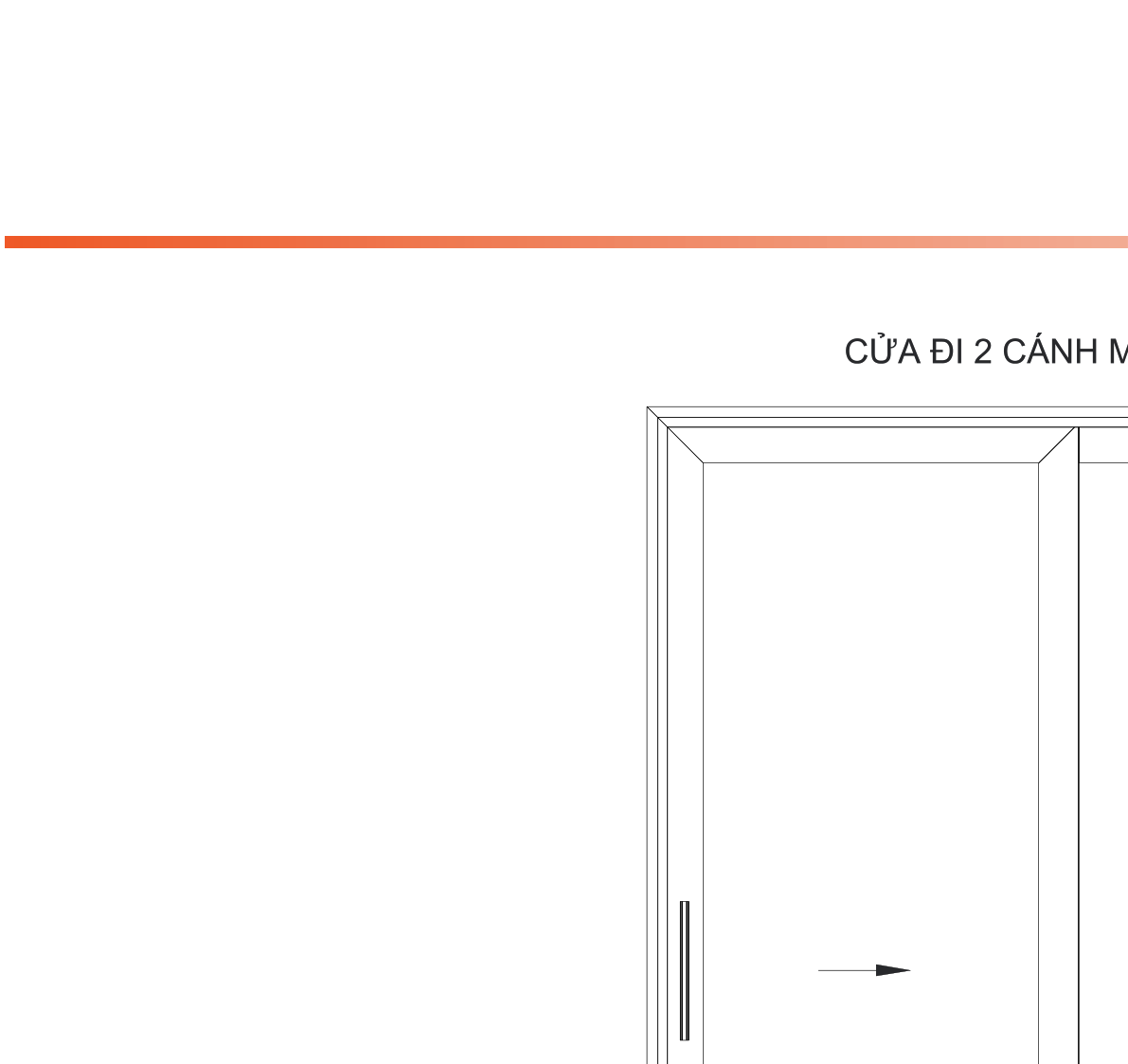

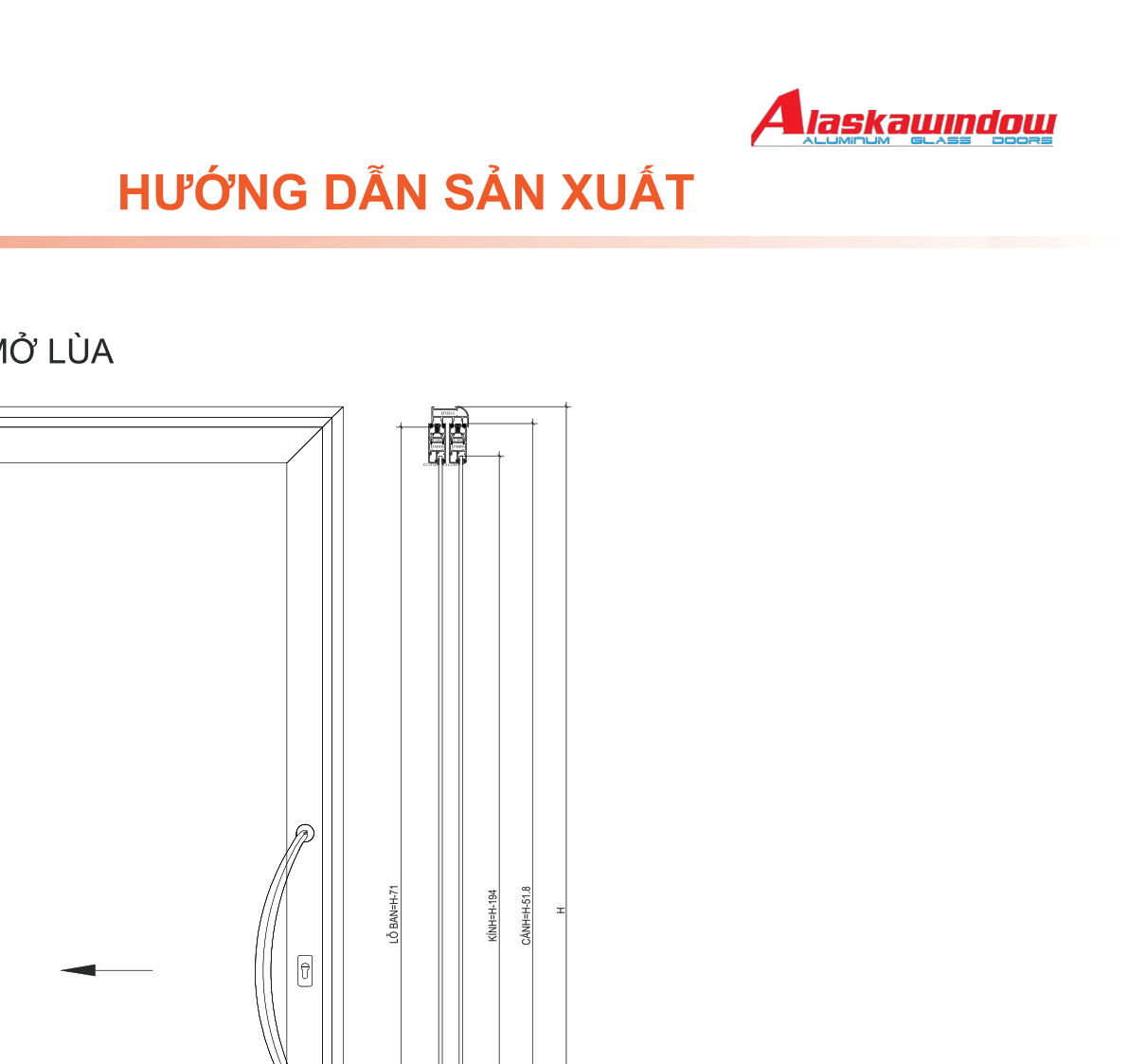

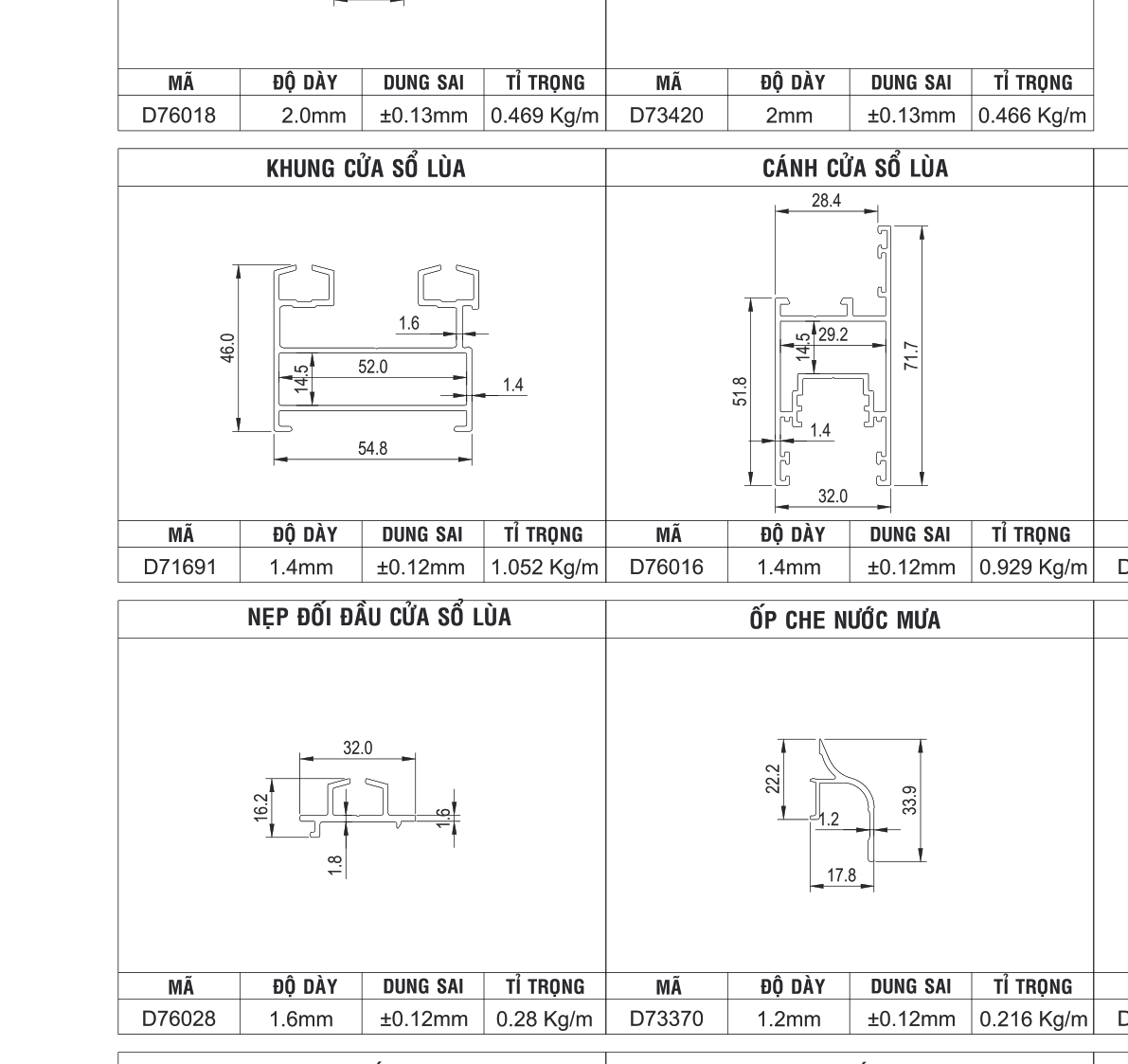

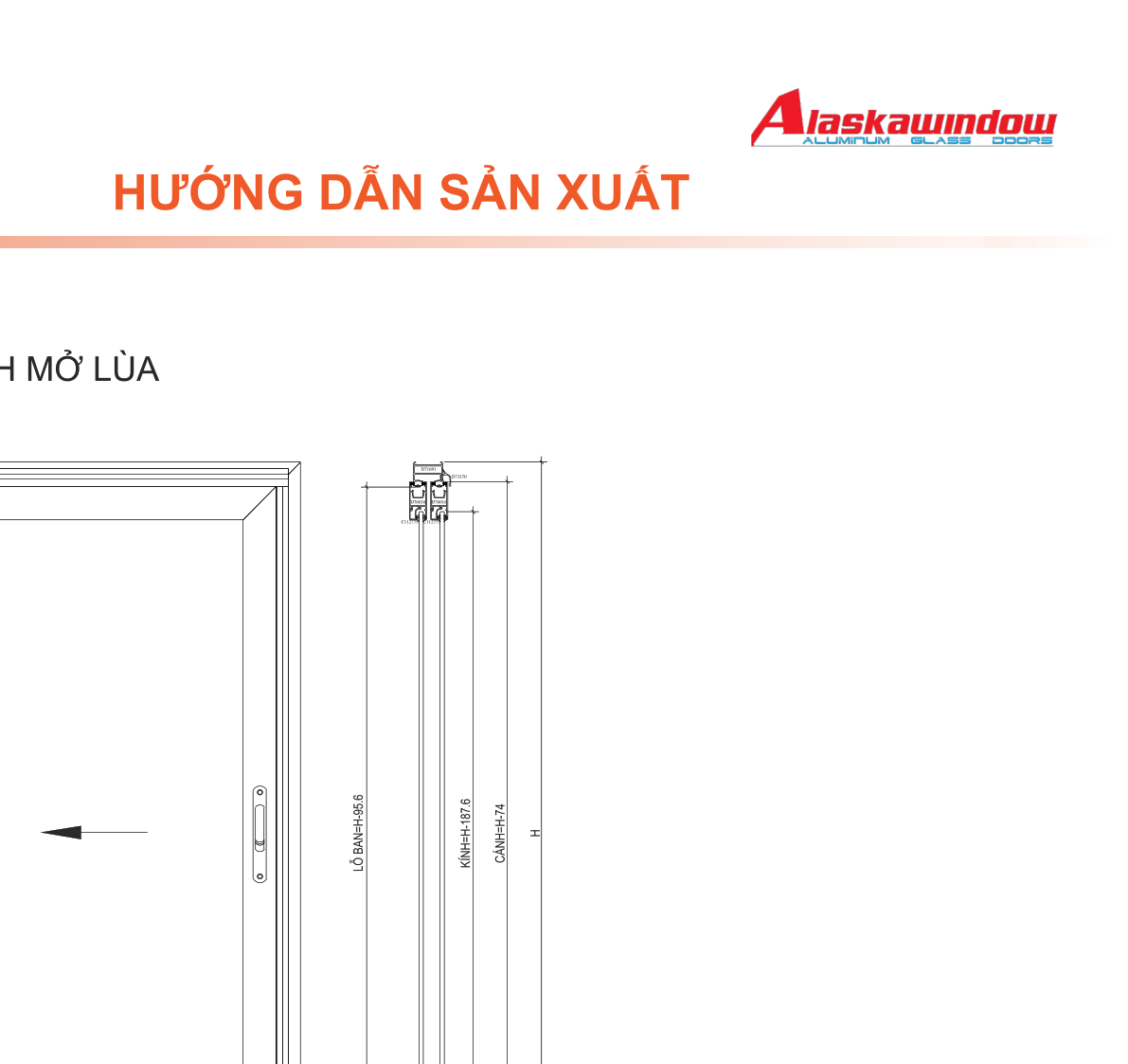

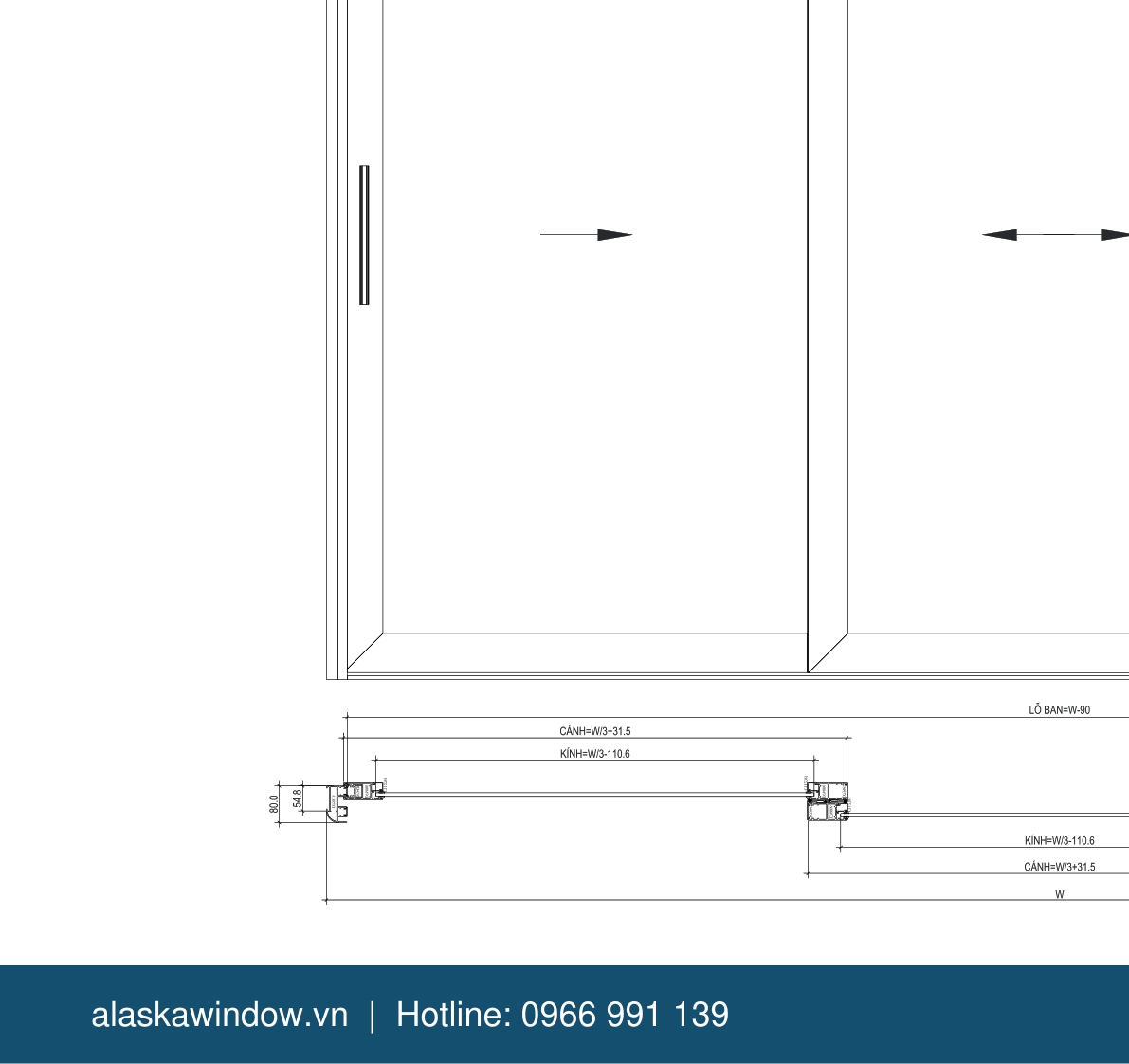

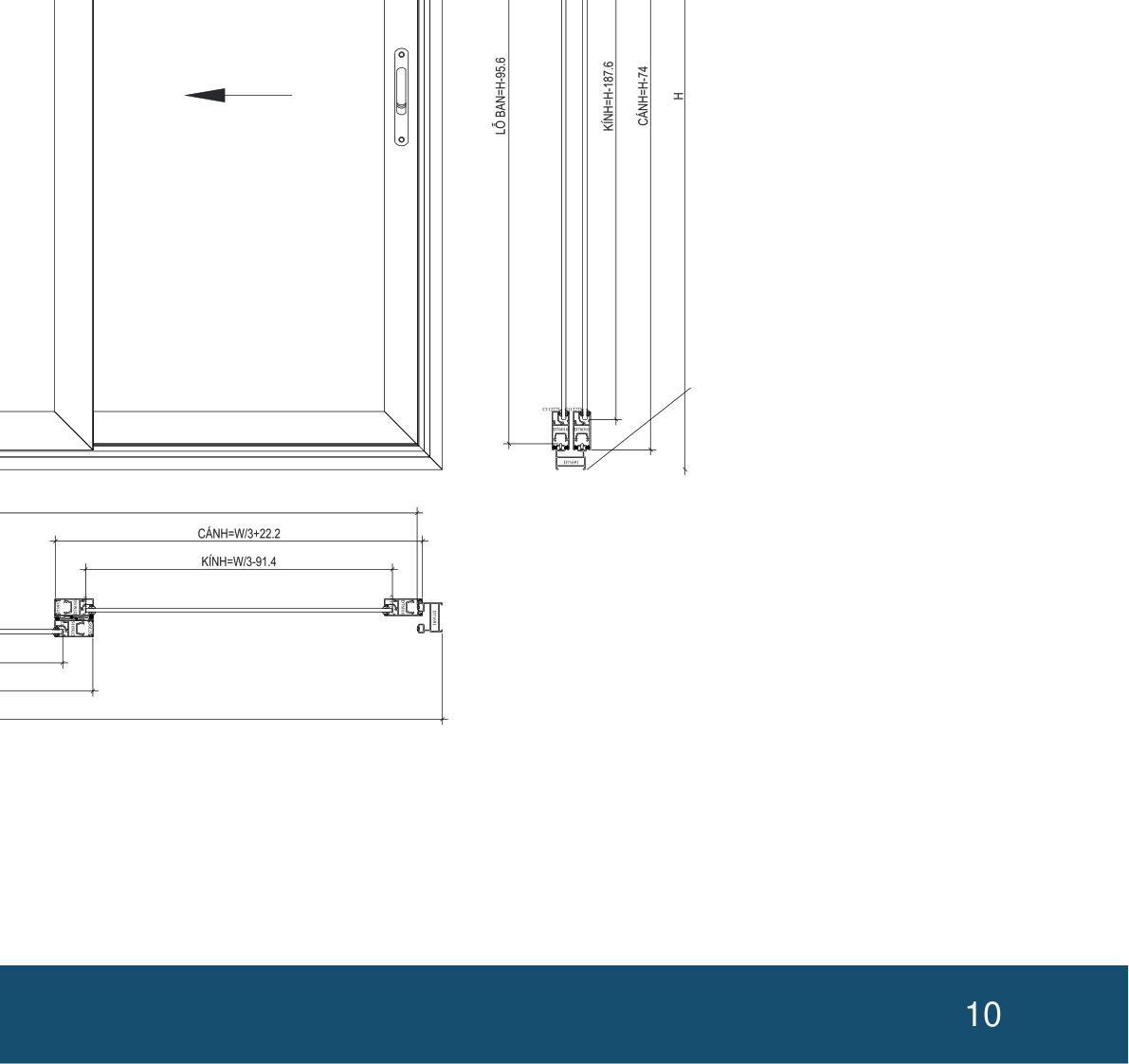

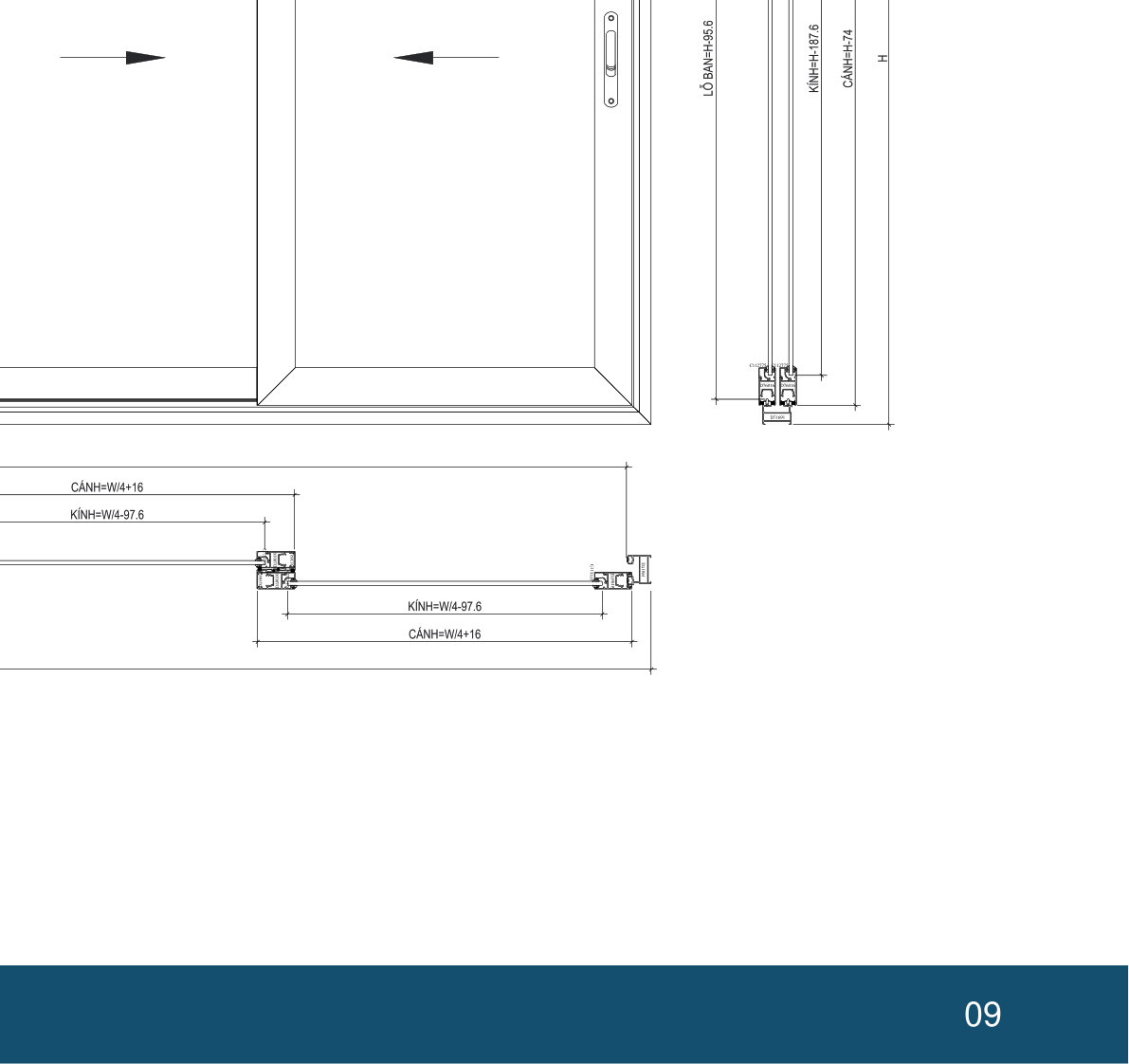

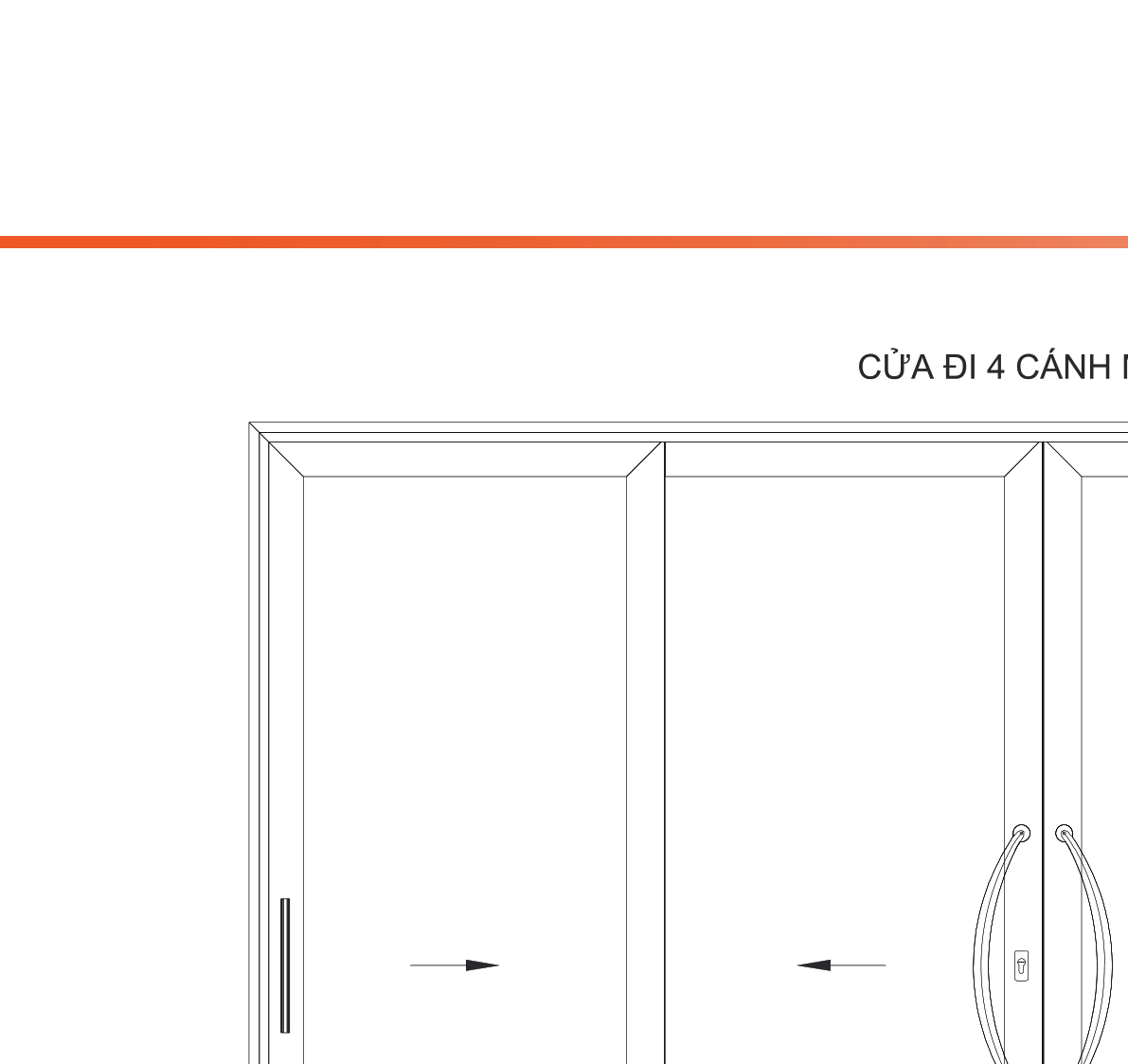

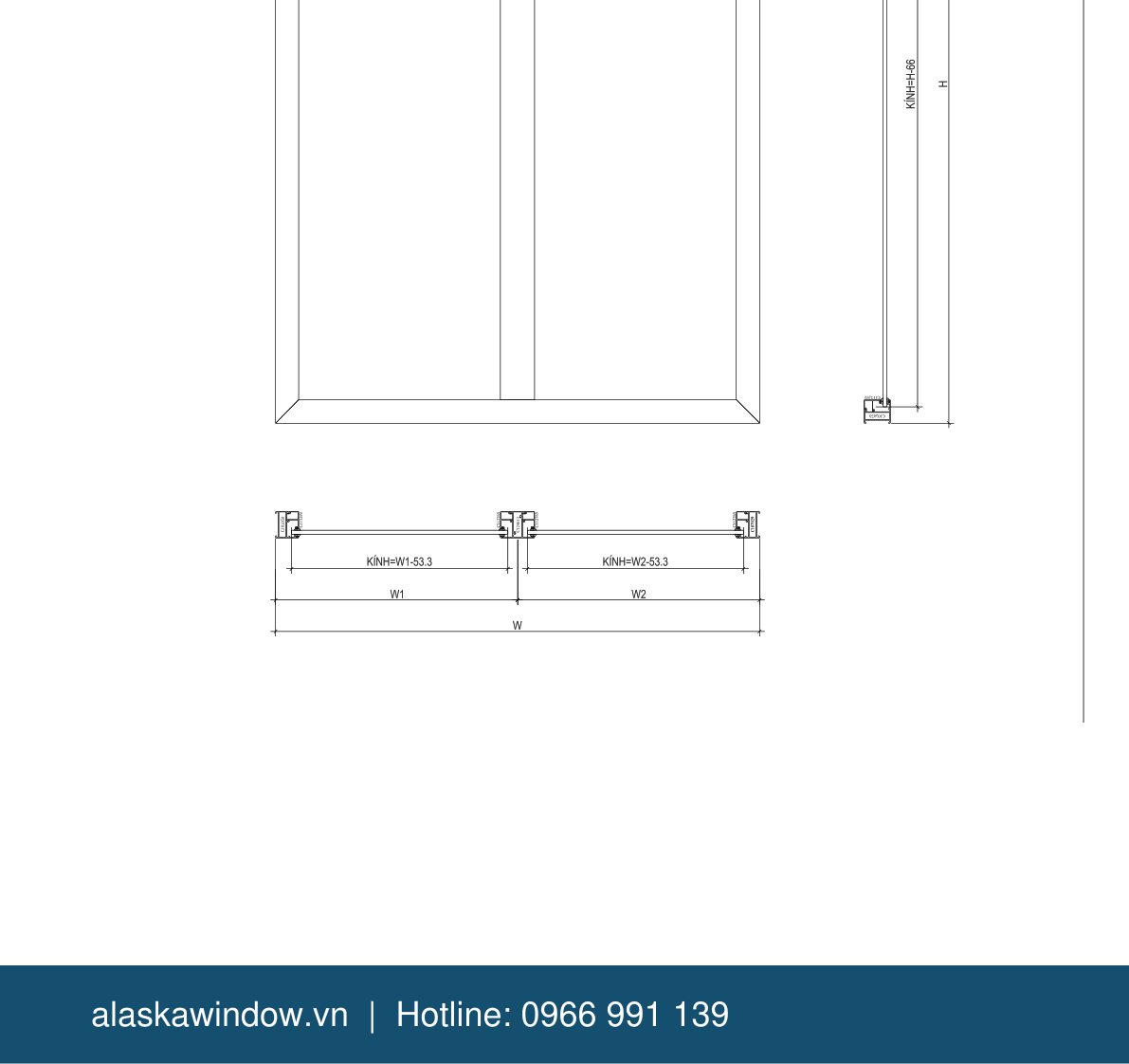

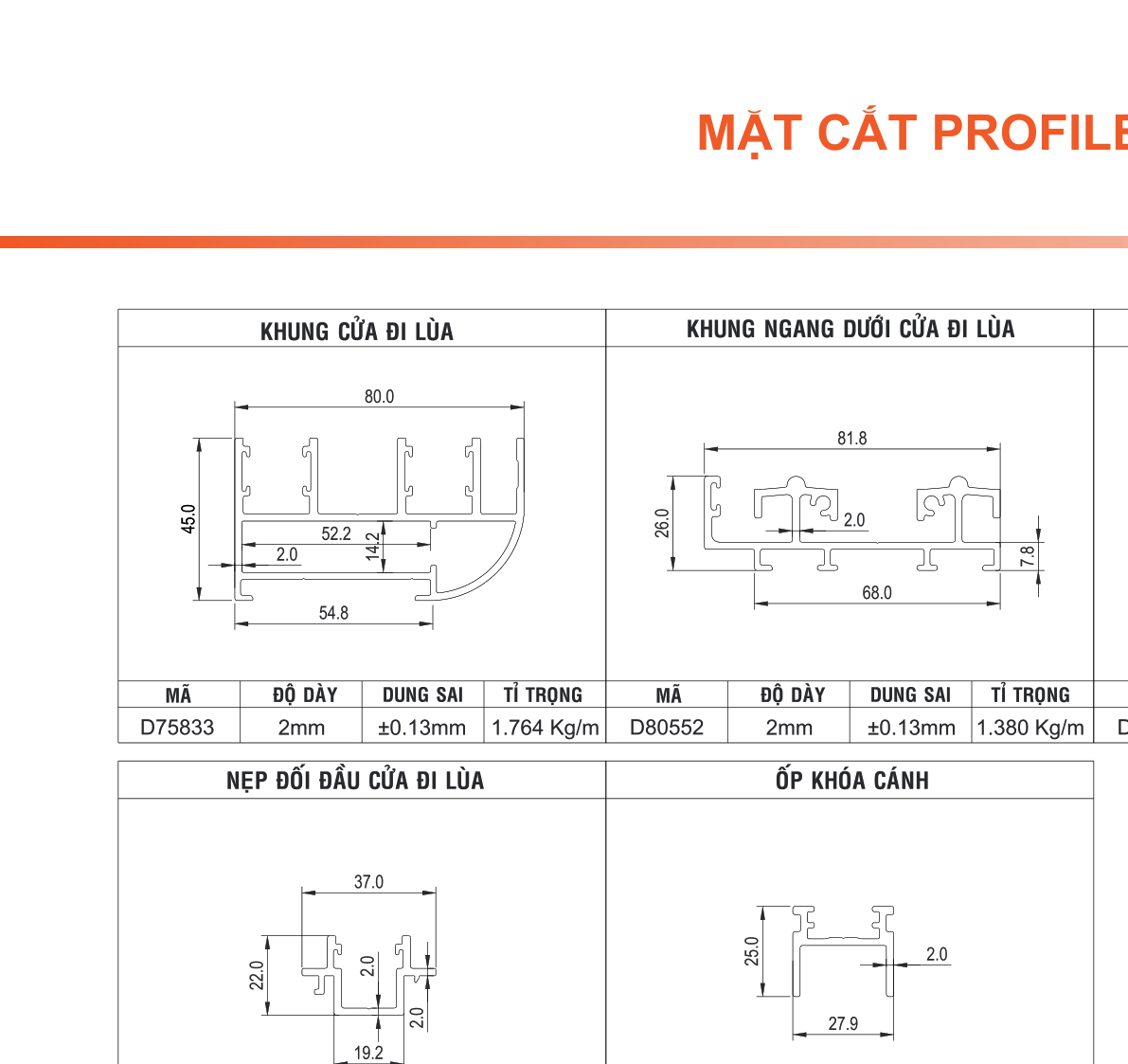

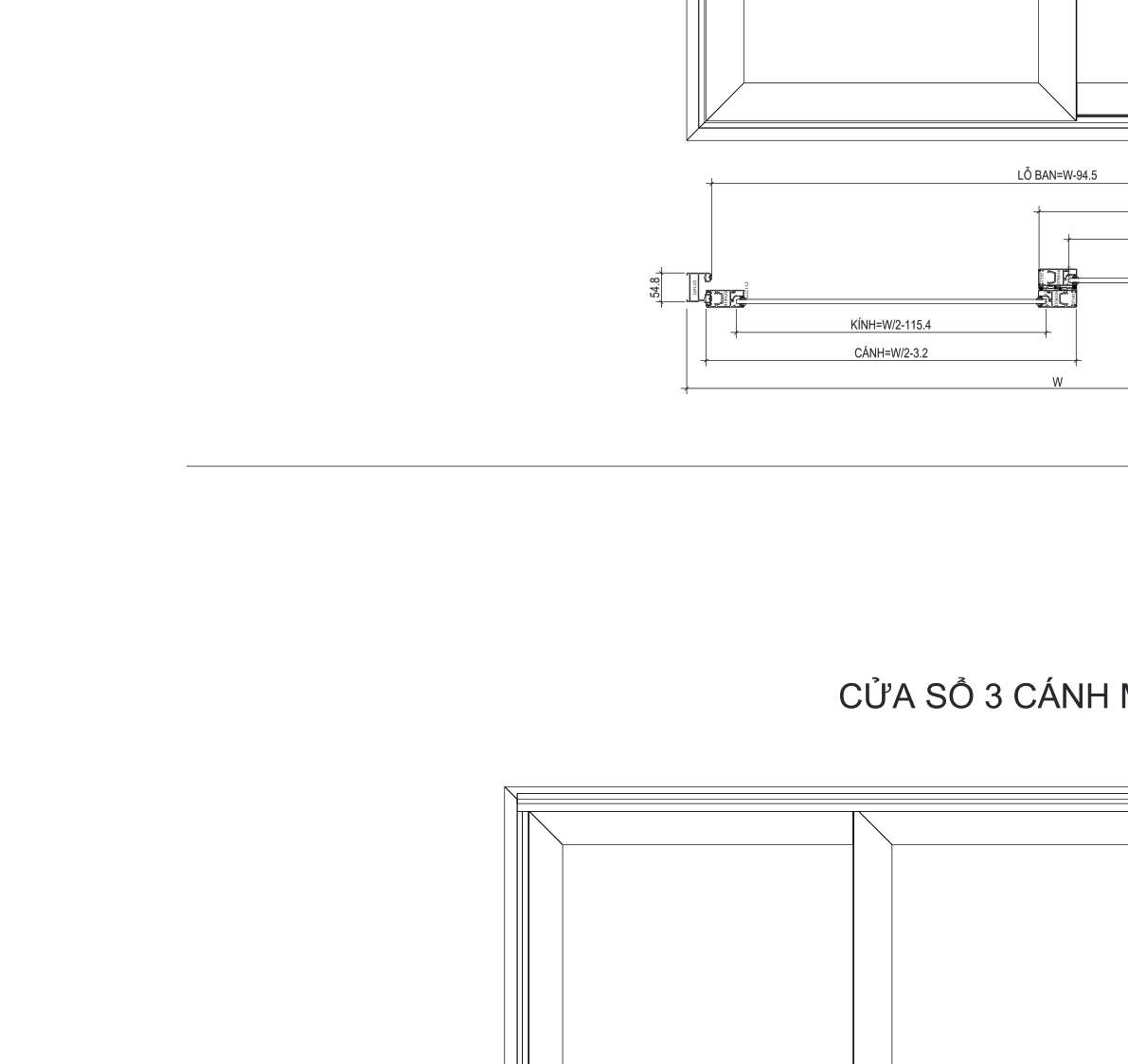

Trang PDF 8 trình bày mặt cắt mở lùa; trang 9–10 là cửa đi hai, ba, bốn và sáu cánh; trang 11 là cửa sổ hai, ba cánh. Các đặc điểm như ray âm nền hoặc bánh xe chống lắc trong bảng so sánh cần được kiểm tra với mã thanh và bộ phụ kiện được chọn, không mặc định có trên mọi báo giá.
Cách đọc mặt cắt và bản vẽ
Nên đọc catalogue theo trình tự: chọn kiểu cửa, tìm mặt cắt tương ứng, đối chiếu các chi tiết lắp ghép rồi mới kiểm tra công thức và kích thước trên bản vẽ. Bản PDF giữ các trang kỹ thuật để bạn phóng to khi cần đọc mã thanh hoặc chi tiết nhỏ.
- Xác định ô cửa: cửa đi hay cửa sổ, mở quay hay mở lùa, số cánh và hướng mở.
- Tra mặt cắt: dùng trang PDF 4 cho mở quay, trang 8 cho mở lùa; đối chiếu khung, cánh, đố và nẹp.
- Đối chiếu vật tư: kiểm tra mã thanh, rãnh phụ kiện, kính và gioăng theo cấu hình thực tế.
- Kiểm tra bản vẽ sản xuất: xác nhận kích thước ô chờ, kích thước thành phẩm và các chi tiết liên kết trước khi cắt nhôm, đặt kính.
Không lấy tỷ lệ hình trên màn hình để đo kích thước gia công. Khi không đọc rõ ký hiệu, hãy phóng to bản vẽ PDF, sau đó yêu cầu kỹ thuật kiểm tra lại bản vẽ gốc trước khi sản xuất.
Cấu hình cần chốt khi báo giá
Catalogue không phải bảng giá thi công. Chi phí cửa Xingfa Anodized-ED phụ thuộc diện tích, kiểu mở, số cánh, mã profile, kính, phụ kiện và điều kiện lắp đặt. Hai bộ cửa cùng diện tích có thể khác giá khi số cánh, loại khóa hoặc cấu hình kính khác nhau.
| Nội dung cần chốt | Thông tin nên có trong yêu cầu báo giá |
|---|---|
| Kích thước và kiểu mở | Rộng × cao, số lượng, cửa đi/cửa sổ, số cánh, hướng mở |
| Nhôm và màu | Xingfa hệ 55 Anodized-ED, mã thanh, độ dày và mẫu màu đã chọn |
| Kính | Loại kính, độ dày, màu và yêu cầu sử dụng |
| Phụ kiện | Thương hiệu, mã hàng, số lượng, màu hoàn thiện, khả năng tương thích |
| Phạm vi thi công | Địa điểm, vận chuyển, tháo dỡ nếu có, lắp đặt, hoàn thiện và thuế |
| Bảo hành | Tách rõ bề mặt nhôm, phụ kiện, kính và phần lắp đặt theo thỏa thuận |
Catalogue này nêu 3H Oxidation/CMECH ở bảng so sánh. Nếu muốn dùng Kinlong, cần đối chiếu đúng rãnh và mã phụ kiện trước khi chốt. Bạn có thể tham khảo bài phụ kiện Kinlong chính hãng để hiểu cách đọc một bộ cấu hình; không suy ra mọi bộ Kinlong hệ 55 đều lắp vừa dòng nhôm này.
Xem và tải catalogue 12 trang
Cuộn khung bên dưới để xem đủ 12 trang. Chạm vào hình hoặc chọn “Phóng to bản vẽ (PDF)” để đọc mã thanh và kích thước ở độ phóng đại lớn. Bản PDF giữ nét bản vẽ kỹ thuật, dung lượng 3,45 MB, thuận tiện tải về và lưu trên điện thoại.
Mở PDF | Tải catalogue PDF nét (3,45 MB)
Đến trang: 01 · 02 · 03 · 04 · 05 · 06 · 07 · 08 · 09 · 10 · 11 · 12
Câu hỏi thường gặp
Catalogue này có bao nhiêu trang?

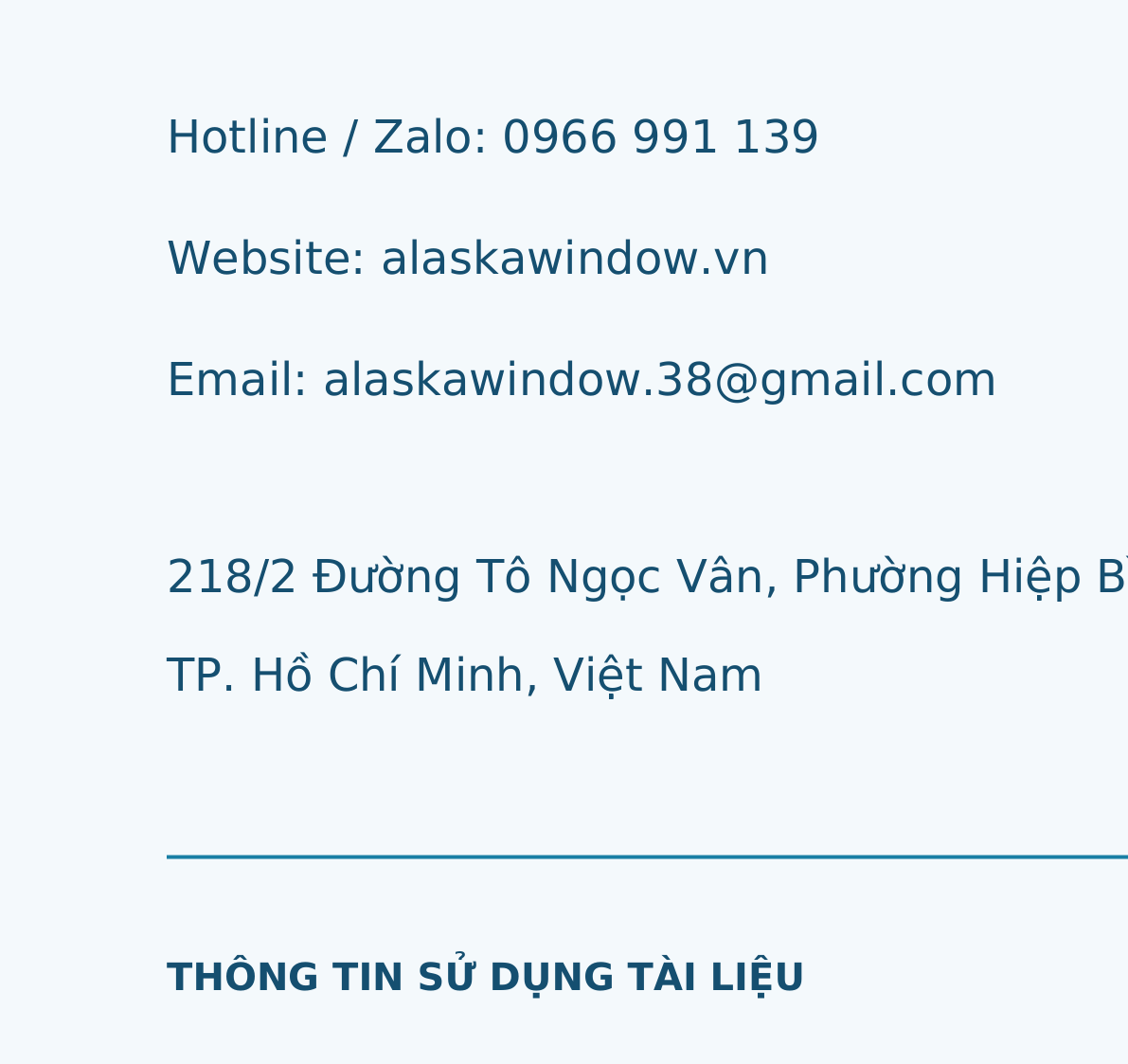

Bản PDF có 12 trang, gồm bìa, nội dung công nghệ, bảng so sánh, mặt cắt, cấu hình cửa và trang liên hệ AlaskaWindow.
Xingfa Anodized-ED trong tài liệu có màu gì?
Bảng so sánh ghi Champagne Z003. Các màu khác cần được xác nhận bằng mẫu và thông tin của đúng dòng hàng, không lấy bảng màu của hệ Class A áp dụng chung.
Độ dày nhôm có phải tất cả đều 2,0 mm?
Không. Bảng so sánh nêu khoảng 1,4–2,0 mm. Cần kiểm tra từng mã thanh và cấu hình được đưa vào báo giá.
Đây có phải hệ nhôm cầu cách nhiệt không?
Anodized-ED là tên công nghệ xử lý bề mặt trong tài liệu. Tên này không tự chứng minh profile có cầu cách nhiệt; cần kiểm tra cấu tạo mặt cắt của sản phẩm được chọn.
Mốc 20 năm áp dụng cho toàn bộ cửa không?
Không mặc định như vậy. Phần công nghệ đề cập bảo hành bề mặt 20 năm; bảo hành phụ kiện, kính và thi công cần được xác định riêng theo hồ sơ, điều kiện và thỏa thuận đặt hàng.
Gửi gì để AlaskaWindow tư vấn nhanh?
Gửi kích thước rộng × cao, số lượng, kiểu mở dự kiến, ảnh hiện trạng hoặc bản vẽ và địa điểm công trình. Nếu đã chọn kính, màu nhôm hoặc phụ kiện, hãy gửi kèm để đối chiếu cấu hình.
