Cửa Nhôm Có Ô Fix, Ô Thoáng Đo Lỗ Ban Như Thế Nào?

Cửa nhôm có ô fix thường gây nhầm ở đúng một điểm: gia chủ nhìn toàn bộ mảng cửa và kính như một khối, trong khi người thợ cần xác định phần nào thực sự là lối đi. Với cửa nhôm có vách kính cố định hai bên hoặc ô thoáng phía trên, kích thước dùng để tra thước không mặc nhiên là kích thước phủ bì của cả bộ cửa. Cách an toàn là chốt công năng trước, xác định mép giới hạn của khoảng đi lại, rồi mới đối chiếu cung đẹp.

Nếu cần kiểm tra nhanh một số đo trước khi duyệt bản vẽ, anh/chị có thể dùng tra cứu thước Lỗ Ban online cho cửa nhôm. Công cụ giúp đọc cung theo số đo; phần cấu tạo khung, đố và khe lắp vẫn phải lấy theo bản vẽ kỹ thuật của đúng hệ nhôm.

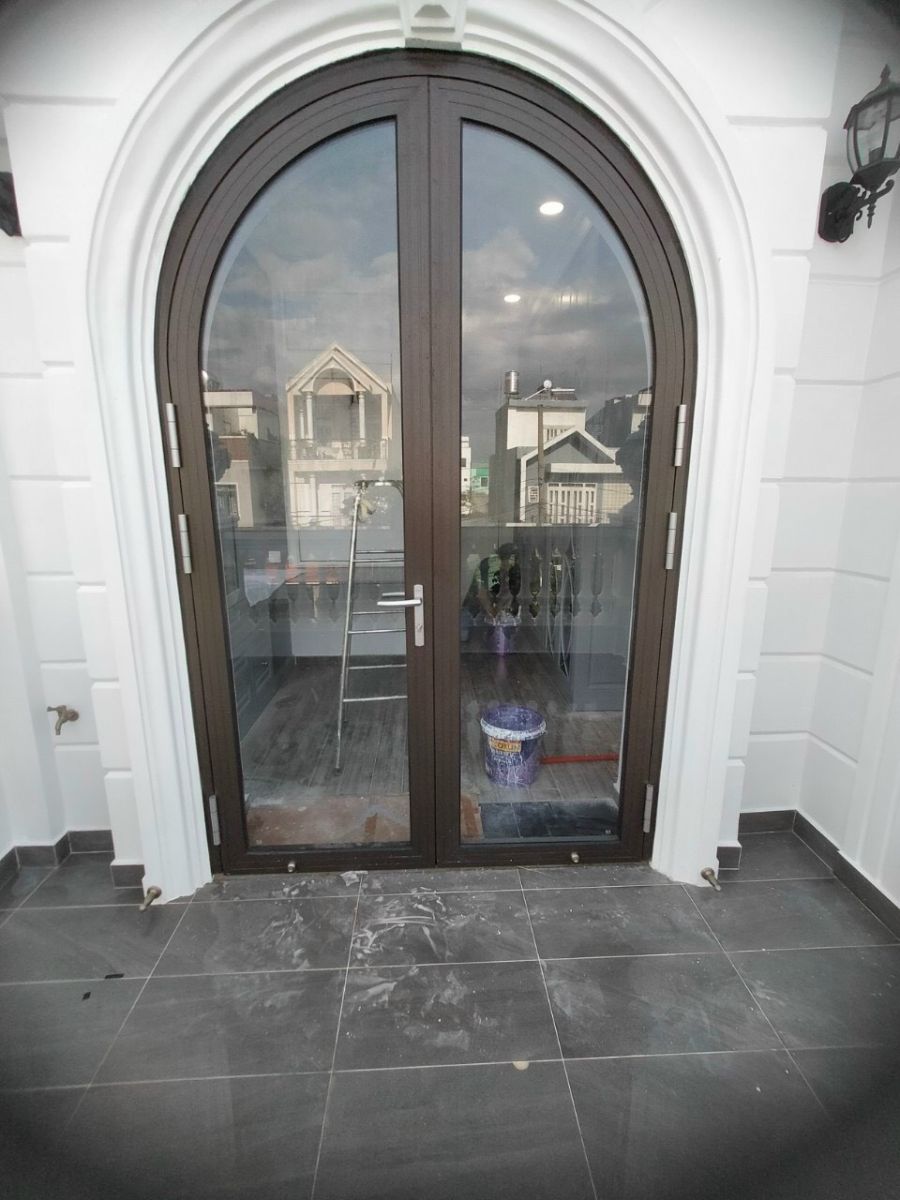

Ảnh minh họa mảng cửa nhôm kết hợp phần cố định; khi đo phải tách đúng lối đi.

Ô fix và ô thoáng khác nhau ở đâu?

Ô fix là phần kính hoặc pano cố định, thường đặt bên trái, bên phải hay ghép quanh cửa. Phần này không mở để đi qua. Ô thoáng thường nằm phía trên cánh cửa, có thể cố định hoặc mở hất để lấy sáng, thông gió. Cả hai đều làm kích thước tổng thể của bộ cửa lớn hơn, nhưng không phải lúc nào cũng làm thay đổi khoảng thông thủy chính.

Trong khảo sát thực tế, AlaskaWindow thường tách bản vẽ thành ba lớp số liệu: ô chờ xây dựng, phủ bì toàn bộ khung và thông thủy sử dụng. Cách ghi này giúp thợ xây, thợ nhôm và chủ nhà nói cùng một ngôn ngữ, tránh việc một bên báo “rộng 2,4 m” nhưng bên còn lại không biết đó là số đo nào.

Cửa nhôm có ô fix: phần nào được đo theo thước Lỗ Ban?

Với cửa đi, mốc nên kiểm tra là khoảng lọt sáng, lọt gió và đi lại sau khi bộ cửa hoàn thiện. Chiều rộng đo giữa hai mép giới hạn thông thủy; chiều cao đo từ cốt sàn hoàn thiện đến mép dưới giới hạn phía trên của lối đi. Nếu ô fix nằm ngoài khung cửa đi và bị ngăn bằng đố đứng, không cộng bề rộng ô fix vào lối đi.

• Fix hai bên: đo khoảng giữa hai đố đứng giáp cánh mở.
• Fix một bên: đo từ mép thông thủy phía bản lề hoặc khung đến đố đứng phía fix.
• Ô thoáng trên: nếu có đố ngang cố định, chiều cao thông thủy dừng ở mép dưới của đố.
• Cửa không đố, kính liền khung: phải xem chi tiết mặt cắt để xác định chính xác mép giới hạn lối đi.

Ba trường hợp dễ đo sai

Ba lỗi thường gặp khi đo cửa nhôm có ô fix

1. Cộng cả vách kính cố định vào chiều rộng cửa

Một bộ cửa chính rộng 3.000 mm có thể gồm hai fix 450 mm và phần cửa đi ở giữa. Nếu lấy 3.000 mm để tra Lỗ Ban, kết quả không phản ánh lối đi thực tế. Hãy đo riêng khoảng giữa hai đố giới hạn phần cánh hoạt động.

2. Đo chiều cao đến trần thay vì đến đố ô thoáng

Ô thoáng trên cao giúp cân tỷ lệ mặt tiền, nhưng đố ngang của ô thoáng mới là giới hạn trên của lối đi. Đo từ sàn đến trần sẽ biến kích thước trang trí thành kích thước thông thủy.

3. Chốt số khi sàn chưa hoàn thiện

Lớp cán nền, đá ngưỡng hoặc gạch hoàn thiện làm thay đổi cao độ. Chỉ cần sai 10–20 mm, số đo có thể sang vùng khác trên thước. Bản vẽ cần ghi rõ cốt ±0.000 và vật liệu hoàn thiện dưới chân cửa.

Khoảng thông thủy cần được chỉ rõ trên bản vẽ thay vì suy ra từ kích thước toàn bộ mảng kính.

Quy trình chốt kích thước cửa có fix

1. Đo ô chờ tại ít nhất ba vị trí theo chiều rộng và ba vị trí theo chiều cao.
2. Xác nhận cốt sàn hoàn thiện, độ dày đá hoặc gạch tại ngưỡng.
3. Chọn kiểu mở và số cánh theo luồng giao thông, đồ nội thất, vị trí rèm.
4. Vẽ rõ khung bao, đố đứng, đố ngang, phần fix và hướng mở.
5. Ghi kích thước thông thủy dự kiến lên bản vẽ và kiểm tra bằng thước 52,2 cm.
6. Tính ngược phủ bì khung và ô chờ bằng thông số thực tế của hệ nhôm.
7. Đối chiếu lại khả năng chịu lực, độ rộng cánh, phụ kiện và khe lắp.

Phần tính ngược nên tham khảo bài cách tính ô chờ cửa nhôm Xingfa từ kích thước thông thủy. Không dùng một con số cộng cố định cho mọi hệ vì khung hệ 55, hệ cửa lùa và cấu hình có đố có mặt cắt khác nhau.

Ví dụ dễ hình dung

Mặt tiền có ô chờ rộng 3.200 mm, cao 2.700 mm. Phương án kiến trúc là cửa hai cánh mở ở giữa, hai fix hai bên và ô thoáng trên. Lúc này 3.200 × 2.700 mm là ô chờ tổng, không phải số đo Lỗ Ban của lối đi. Người thiết kế cần chia đố sao cho phần cửa mở đạt kích thước sử dụng thuận tiện, sau đó kiểm tra chiều rộng và chiều cao thông thủy của chính phần đó.

Nếu cần đổi bề rộng vài chục milimét để vào khoảng mong muốn, nên điều chỉnh tỷ lệ fix hai bên hoặc vị trí đố trên bản vẽ. Không nên thu hẹp cánh đến mức mang đồ khó, cũng không nên tăng cánh vượt giới hạn phụ kiện chỉ để chạy theo một cung đẹp.

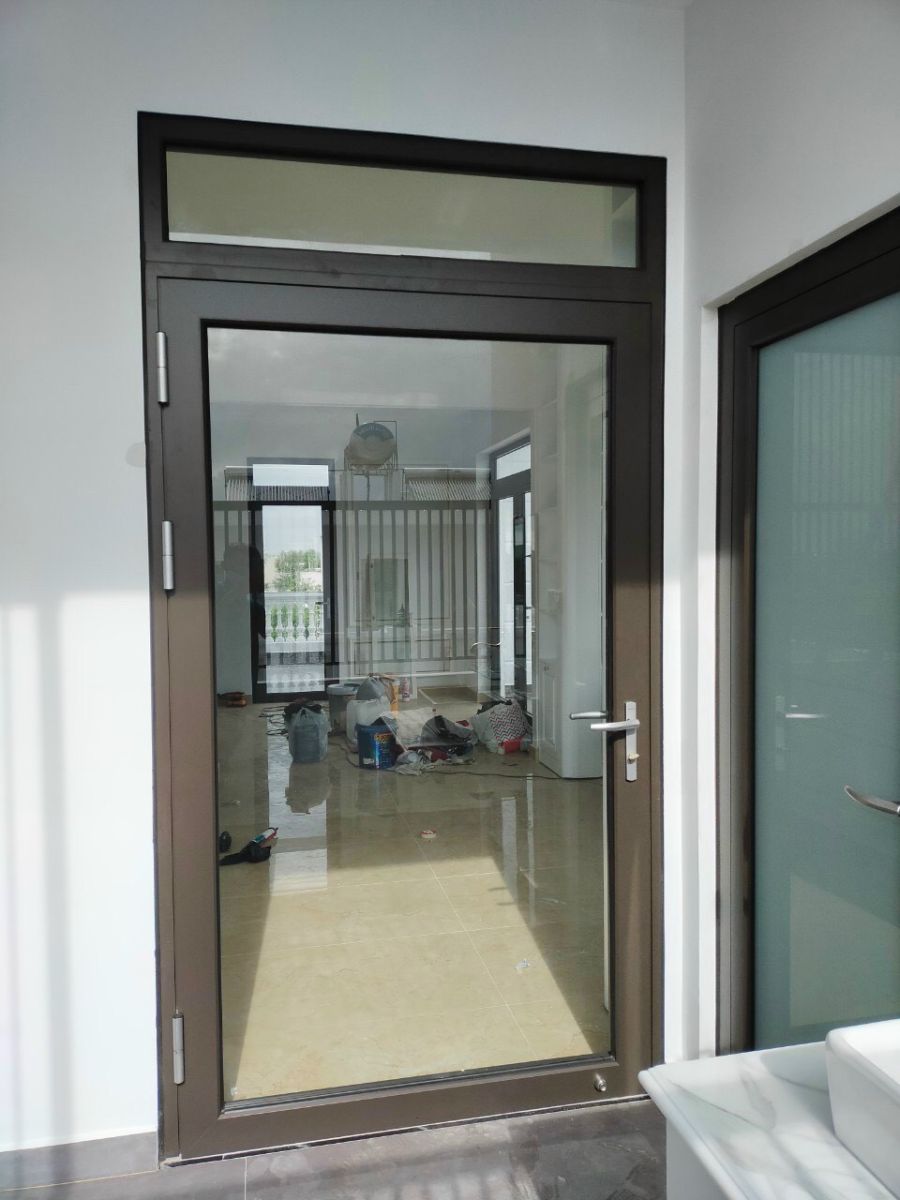

Ô thoáng phía trên cần được tách khỏi chiều cao lối đi khi có đố ngang cố định.

Câu hỏi thường gặp

Ô fix có cần rơi vào cung đẹp không?

Thông thường phần ưu tiên tra thước là lối đi. Kích thước ô fix nên phục vụ tỷ lệ mặt đứng, khả năng lấy sáng và kết cấu. Gia chủ có yêu cầu riêng có thể kiểm tra thêm, nhưng không nên đánh đổi an toàn và tỷ lệ kiến trúc.

Đo khi cửa đang mở hay đóng?

Đo giữa các mép cố định giới hạn khoảng đi lại của bộ cửa hoàn thiện. Trạng thái cánh không làm thay đổi các mốc này, nhưng phải nhận diện đúng nẹp, khung và đố.

Có thể lấy kích thước ô chờ để tra trực tiếp không?

Không nên. Ô chờ còn chứa khung bao, khe lắp và vật liệu hoàn thiện. Hãy quy đổi về thông thủy trước.

Nhờ AlaskaWindow kiểm tra bản vẽ trước khi sản xuất

AlaskaWindow có thể hỗ trợ đối chiếu ô chờ, hệ nhôm, kiểu mở và kích thước thông thủy cho công trình tại Thủ Đức, TP.HCM. Khi gửi bản vẽ cửa nhôm có ô fix, anh/chị nên kèm ảnh hiện trạng, kích thước sơ bộ và cốt sàn qua trang liên hệ AlaskaWindow. Nếu đang chọn cửa hai hoặc bốn cánh, xem thêm bảng cửa Xingfa 2 cánh và cửa Xingfa 4 cánh theo Lỗ Ban.
