Cấu Tạo Nhôm Cầu Cách Nhiệt: PA66, Uf, Ug Và Uw

Cấu tạo nhôm cầu cách nhiệt là nền tảng để đánh giá đúng chất lượng trước khi so sánh thương hiệu hoặc giá. Với kinh nghiệm khảo sát và xử lý cửa tại công trình, AlaskaWindow thường gặp ba nhầm lẫn: đồng nhất dải polyamide với toàn bộ bộ cửa; dùng Ug của kính để quảng cáo thành Uw; và bỏ qua góc ghép, gioăng, thoát nước, khe cửa–tường. Bài này phân tích từng lớp để chủ nhà có thể kiểm tra bằng mắt, bằng hồ sơ và bằng vận hành.

1. Vì sao profile nhôm phải được tách cầu nhiệt?

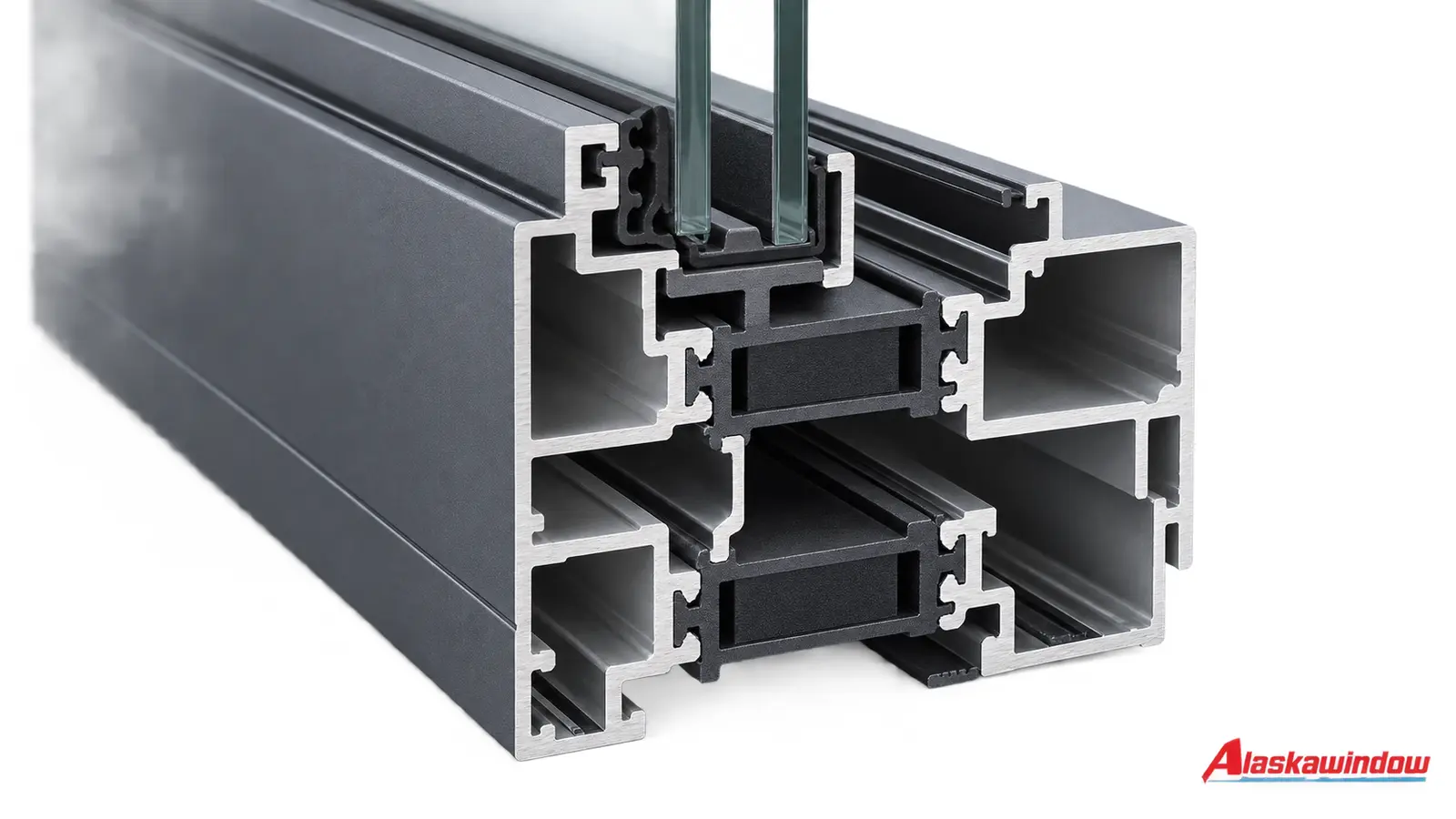

Nhôm có khả năng dẫn nhiệt cao. Nếu tiết diện khung là một khối liền, nhiệt từ mặt ngoài có thể truyền nhanh sang mặt trong. Profile thermal break chia thanh thành hai bán vỏ rồi cán ghép chúng qua dải vật liệu dẫn nhiệt thấp. Theo tài liệu của Ensinger về thermal separation, mục tiêu của dải cách nhiệt là tách vỏ ngoài và vỏ trong để cải thiện hệ số truyền nhiệt của khung.

Từ “cầu cách nhiệt” trong tiếng Việt dễ gây hiểu nhầm. Chi tiết này thực tế làm gián đoạn cầu nhiệt kim loại, không phải tạo ra một lớp “chặn nhiệt tuyệt đối”. Nhiệt vẫn có thể đi qua kính, vùng mép kính, gioăng và khe lắp; hiệu năng phải được nhìn ở cấp độ toàn bộ cửa.

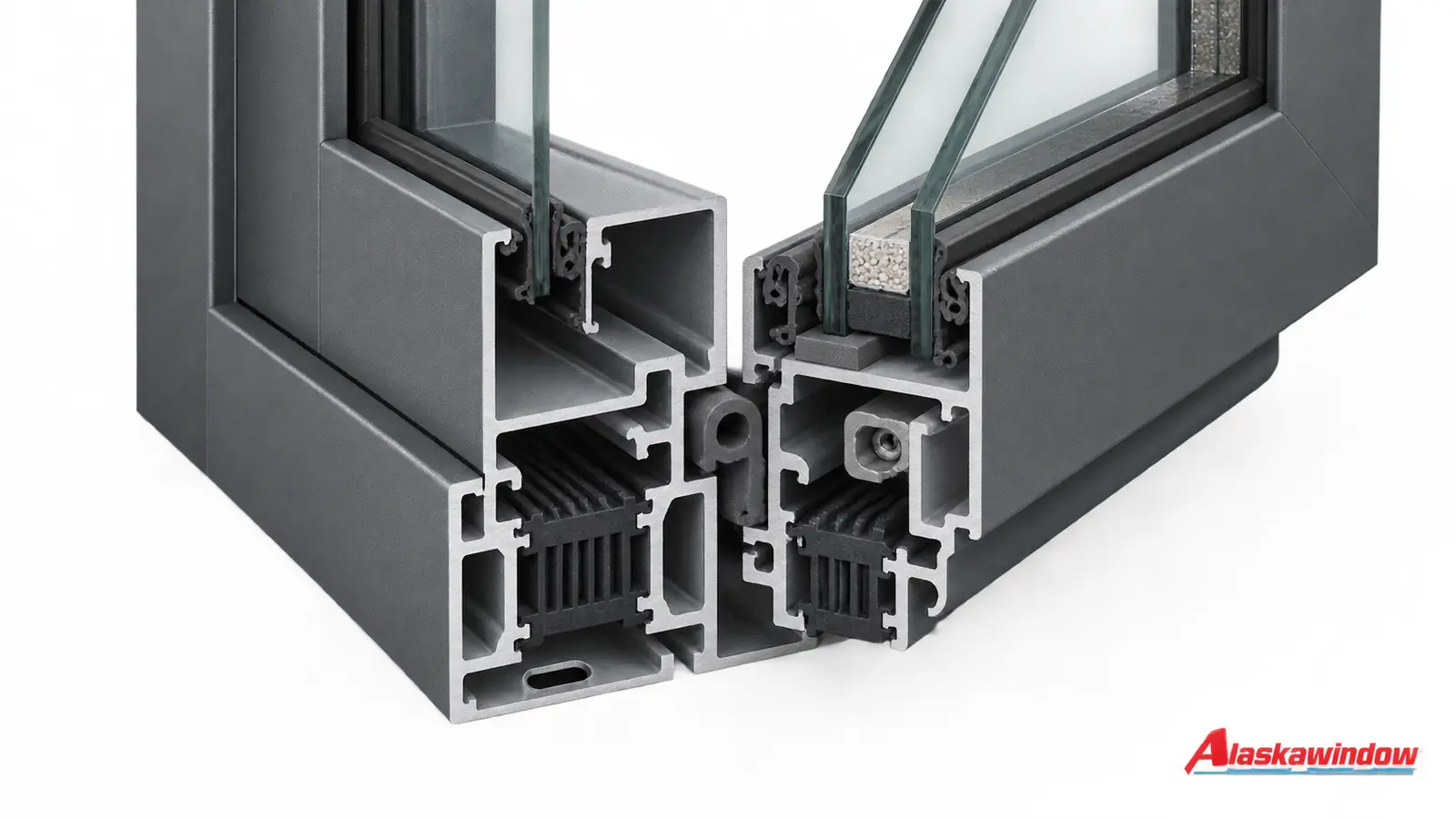

2. Bảy lớp cấu tạo của một bộ cửa hoàn chỉnh

1. Profile khung và cánh: quyết định khả năng chịu lực, giới hạn kích thước, vị trí gioăng và đường thoát nước.
2. Dải cách nhiệt: liên kết hai vỏ nhôm, đồng thời giảm truyền nhiệt qua vùng kim loại.
3. Hệ kính: có thể là kính an toàn, kính hộp, Low‑E hoặc tổ hợp nhiều lớp theo mục tiêu nhiệt, âm và an toàn.
4. Spacer và keo kính hộp: giữ khoảng cách, chất hút ẩm và độ kín mép của IGU.
5. Gioăng: tạo lực ép kín khí, kín nước; góc gioăng phải liên tục, không hụt hoặc xoắn.
6. Phụ kiện: bản lề, khóa, bánh xe và tay nắm phải đúng rãnh, đúng tải và đúng kiểu mở.
7. Liên kết công trình: vít neo, nêm kê, vật liệu chèn và keo ngoài trời truyền tải bộ cửa vào kết cấu.

3. PA66 GF25 là gì và kiểm tra thế nào?

PA66 là polyamide 66; GF25 thường thể hiện tỷ lệ sợi thủy tinh gia cường danh nghĩa 25%. Thành phần gia cường giúp dải ổn định cơ học và kích thước tốt hơn so với nhựa thông dụng. Tuy nhiên, màu sắc hoặc ký hiệu in bề mặt không phải chứng cứ duy nhất. Với công trình cần kiểm soát chất lượng, hồ sơ nên có nhà sản xuất dải, mã profile, tài liệu hệ và chứng từ lô vật tư.

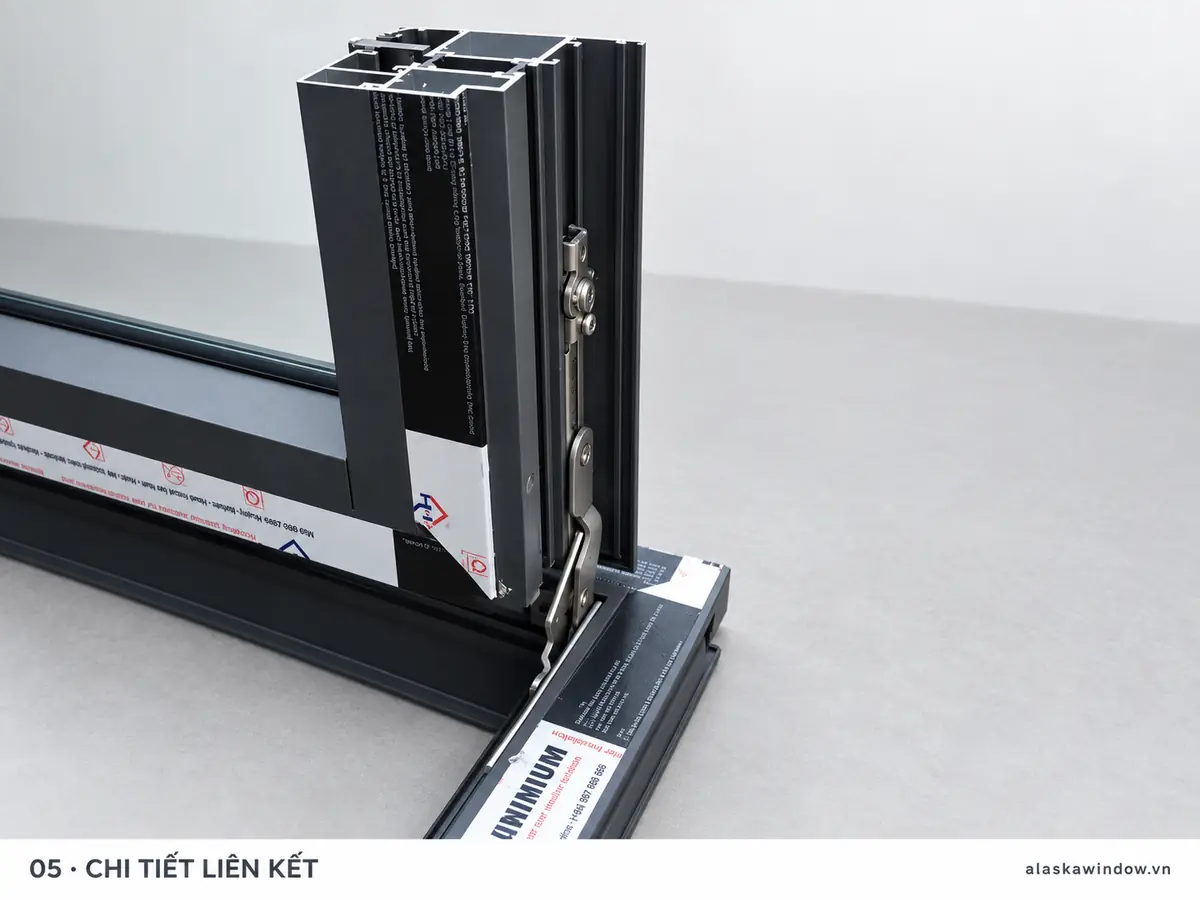

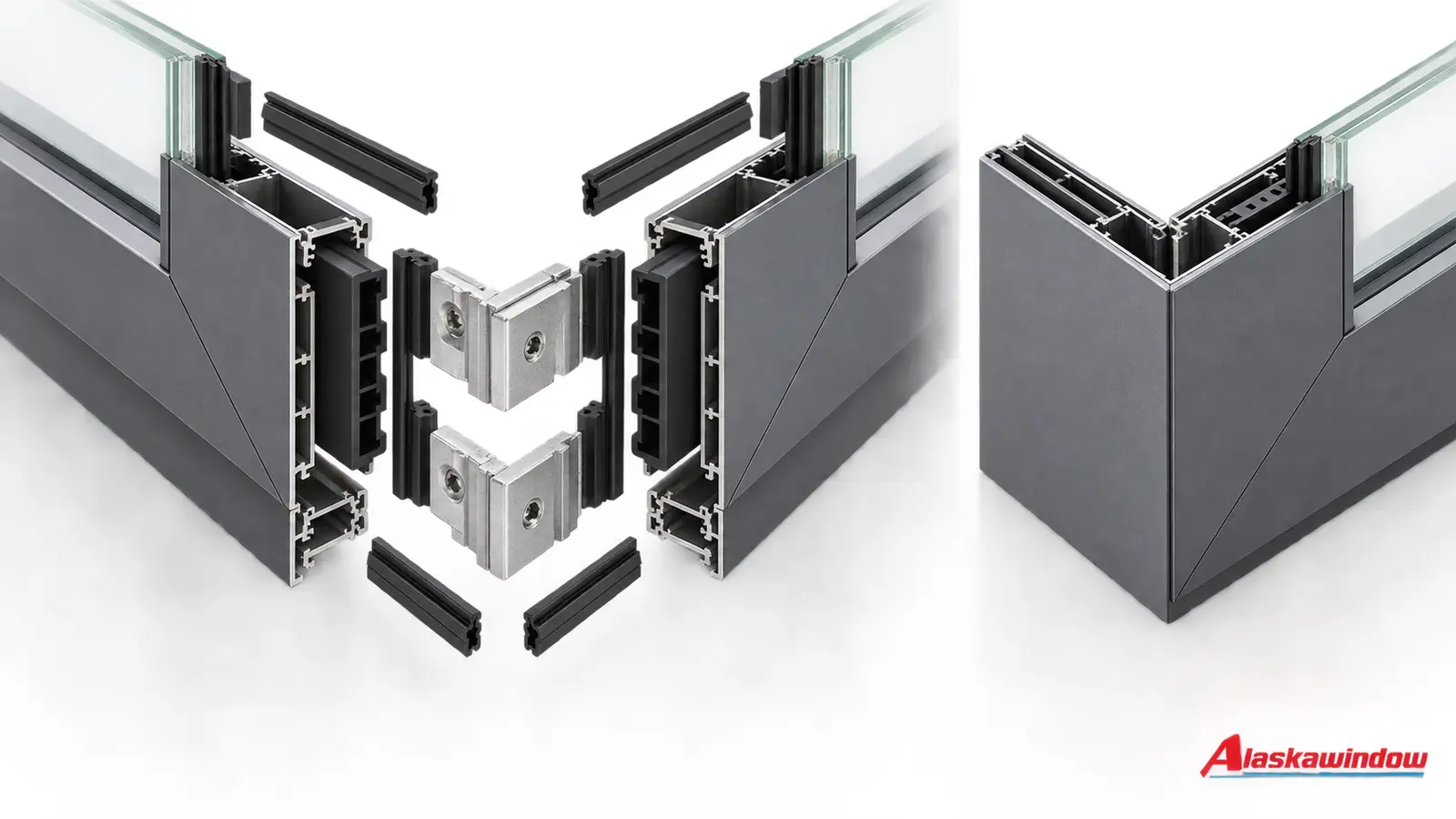

Ở góc ghép, hai bán vỏ nhôm phải cùng vuông, không xoắn và không tạo khe hở bất thường. Ke góc, keo ép góc và thao tác bấm/ép cần theo thiết kế hệ. Đường cách nhiệt nên liên tục qua vùng khung và cánh; phụ kiện không được cắt phá sai vị trí làm suy yếu profile.

4. Cách đọc Uf, Ug và Uw mà không bị nhầm

Không dùng Ug của tâm kính để gọi là Uw. Uw còn thay đổi theo kích thước, tỷ lệ khung–kính và kiểu mở. Một báo giá tốt phải ghi phạm vi chỉ số, đơn vị, kích thước tham chiếu và cấu hình áp dụng. Đọc thêm bài kính hộp Low‑E cho cửa nhôm cầu cách nhiệt để hiểu phần kính ảnh hưởng tới Uw và SHGC.

5. Cấu tạo kín khí, kín nước và thoát nước

Cầu cách nhiệt xử lý đường truyền qua khung; độ kín lại phụ thuộc gioăng, lực ép khóa, góc ghép và khe lắp. Với cửa mở quay, khóa đa điểm kéo cánh ép vào gioăng. Với cửa trượt, hệ ray, gioăng/chổi và cơ cấu khóa quyết định mức rò khí. Không thể dùng một kết quả thử của cửa mở quay để cam kết cho cửa trượt có cấu tạo khác.

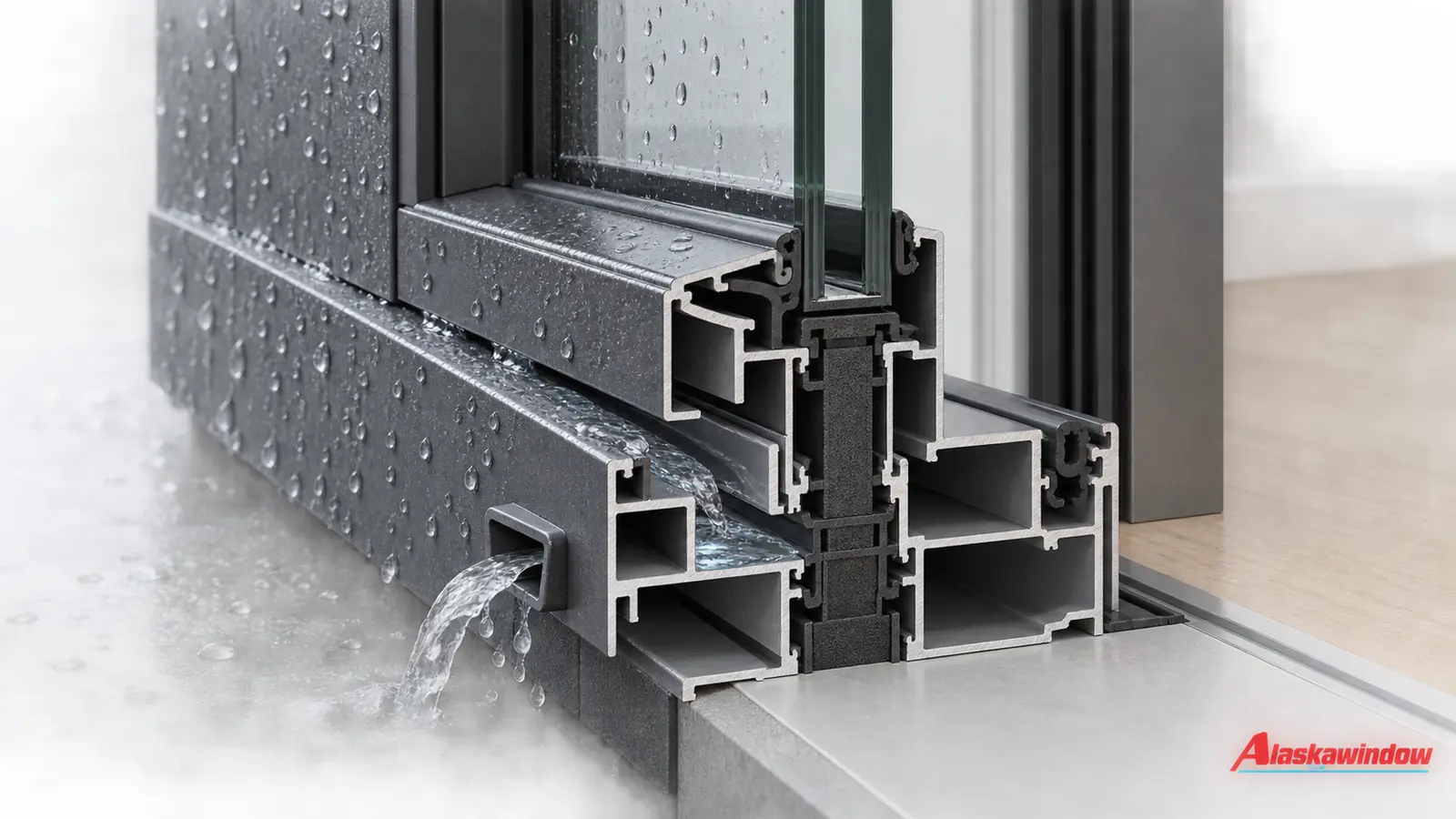

Thoát nước cần đường đi rõ: nước lọt vào khoang ngoài được gom, cân bằng áp và dẫn ra ngoài. Lỗ thoát không nên bị keo, bụi xây dựng hoặc nắp sai chiều che kín. Bậu và cao độ sàn phải được xử lý cùng cửa, đặc biệt ở ban công mưa tạt.

6. Checklist kiểm tra cấu tạo trước khi ký hợp đồng

• Yêu cầu thanh mẫu hoặc bản vẽ mặt cắt đúng mã hệ sẽ sử dụng.
• Đối chiếu dải cách nhiệt, gioăng, nẹp kính và rãnh phụ kiện trên mẫu.
• Ghi rõ cấu tạo kính theo thứ tự lớp, spacer, khoang khí và Low‑E nếu có.
• Yêu cầu giới hạn kích thước/tải trọng cho từng kiểu cánh.
• Ghi mã phụ kiện, số điểm khóa, loại bản lề hoặc bánh xe.
• Làm rõ phương án góc ghép, lỗ thoát, vít neo và khe tiếp giáp tường.
• Phân biệt dữ liệu Uf, Ug và Uw; không chấp nhận con số thiếu phạm vi.
• Chốt bảo hành riêng cho khung, kính hộp, phụ kiện và lắp đặt.

Để xem cấu hình theo từng kiểu cửa, tham khảo danh mục cửa nhôm cầu cách nhiệt, cửa đi mở quay, cửa trượt và cửa sổ nhôm cầu cách nhiệt.

Câu hỏi thường gặp

PA66 GF25 có phải tiêu chuẩn bắt buộc cho mọi hệ nhôm cầu?

Đây là vật liệu rất phổ biến, nhưng người mua vẫn phải đối chiếu tài liệu của đúng hệ. Không nên chỉ dựa vào dòng chữ in trên thanh để kết luận chất lượng.

Uf và Uw khác nhau như thế nào?

Uf mô tả phần khung; Uw mô tả toàn bộ cửa sổ hoặc cụm cửa theo cấu hình và kích thước xác định. Khi so sánh hai báo giá, Uw thường hữu ích hơn nếu dữ liệu được lập cùng phương pháp.

Dải polyamide càng rộng thì cửa càng tốt?

Không thể kết luận bằng một kích thước. Bề rộng dải, hình học profile, số khoang, kính, spacer, gioăng và tỷ lệ khung–kính cùng ảnh hưởng hiệu năng.

Nhìn mặt cắt có nhận biết được nhôm cầu cách nhiệt không?

Có thể nhận biết cấu trúc hai vỏ nhôm được ngăn bởi dải cách nhiệt, nhưng để xác định chất lượng cần thêm mã profile, catalogue, chứng từ vật tư và dữ liệu thử của đúng hệ.
